Front Console Wiring Harness, Premium ( - 011576)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7272	2	Nut	M6
2	14M7354	2	Lock Nut	M3
3	19M7865	2	Screw	M8 X 16
4	21M6070	5	Screw	M5 X 16
5	21M7256	2	Screw	M3 X 20
6	21M7265	2	Screw	M5 X 12
7	R232182	1	Clip	-
8	RE233247	1	Horn	-
9	RE234727	1	Starter Relay	-
10	RE264574	1	Horn	-
11	RE271147	1	Bracket	-
12	RE271149	1	Switch	Brake Light
13	RE73338	1	Flasher	-
14	SJ11990	1	Switch	Splash Proof Switch
14	RE33828	1	Switch	Snap Action Switch
15	SJ13154	1	Bracket	-
16	SJ15809	1	Relay	-
17	SJ24451	1	Wiring Harness	-
18	SU23347	1	Bracket	-
19	SU36146	3	Clamp	-
20	R139946	4	Tie Band	-
21	14M7298	3	Flange Nut	M8
22	19M7775	5	Screw	M6 X 16
23	RE239622	1	Junction Block	-
24	RE272590	1	Clamp	-
25	19M7268	1	Cap Screw	M12 X 25
26	RE71264	1	Battery Cable	Positive
27	24M7047	1	Washer	13 X 24 X 2.500 mm
28	R198884	2	Rivet	-
29	R286137	1	Bracket	-
30	SJ28669	1	Junction Block	-
31	57M7959	1	Fuse	100 A
32	57M12152	1	Elec. Connector Accessory	-

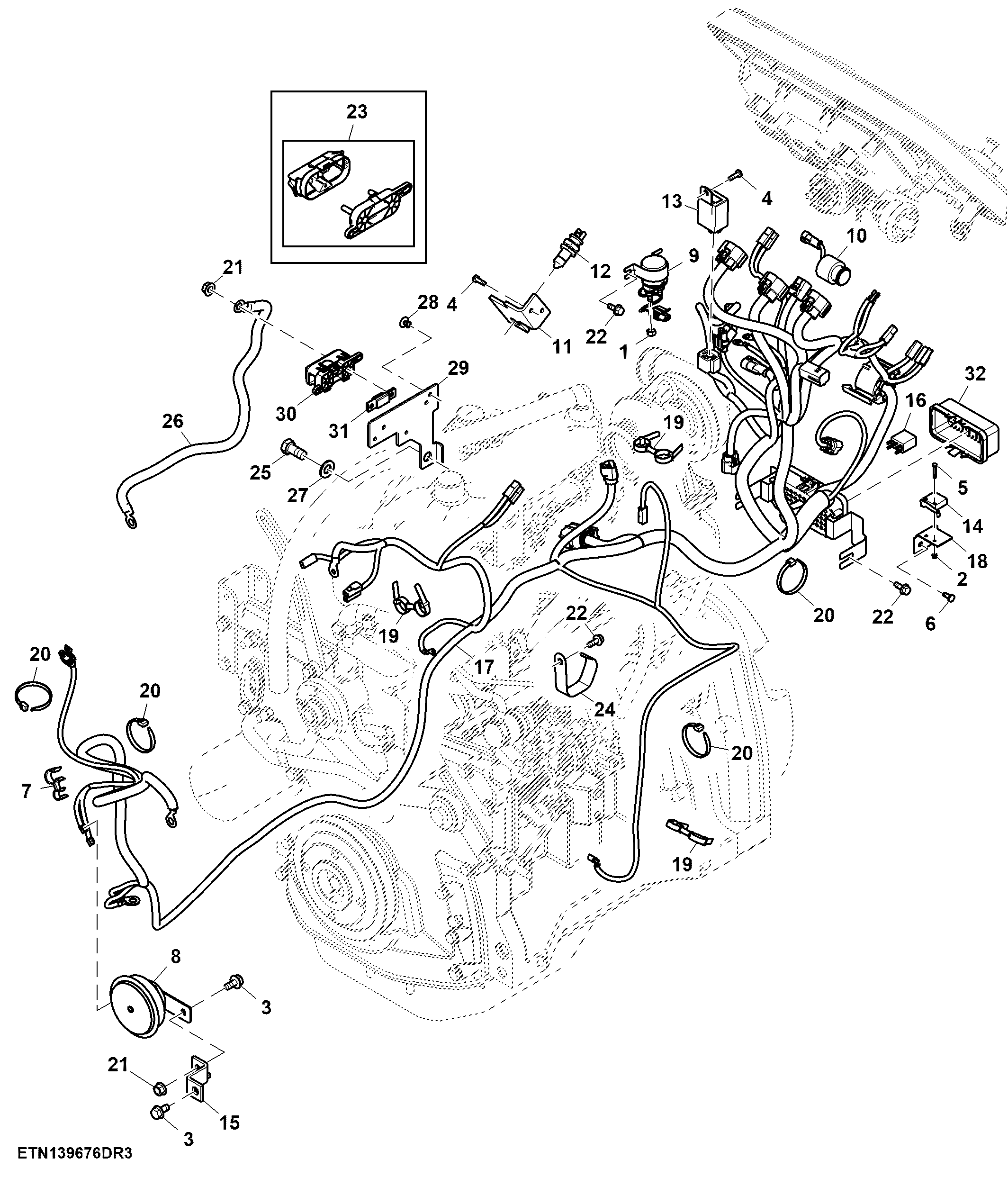

Front Console Wiring Harness, Premium ( - 011576)

Нет текстового описания
