Dual Selective Control Valve Kit, PowrReverser™, W/O ROPS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7152	1	Nut	M10
2	19M8343	3	Cap Screw	M10 X 120
3	W42416	2	Plug	-
4	19M7866	2	Screw	M8 X 20
5	T77857	2	O-Ring	-
6	51M7043	2	O-Ring	15.300 X 2.200 mm
7	38H5071	2	Elbow Fitting	-
8	R274684	2	Pin	-
9	R120797	4	Snap Ring	-
10	R128357	2	Pin Fastener	-
11	SU53507	1	Label	SCV 2
12	14M7298	2	Flange Nut	M8
13	R263521	1	Clevis	-
14	SU41871	1	Bracket	-
15	SJ14542	1	Oil Line	Inlet
16	SJ14543	1	Oil Line	Outlet
17	SJ30426	2	Hyd. Quick-Connect Coupler	-
18	SU289561	1	Knob	-
19	R224467	1	Bushing	-
20	SJ33026	1	Control Valve	SUB FOR SJ12449
21	24H1781	3	Washer	13/32" X 7/8" X 1/4"
22	SU53514	1	Label	SCV 2
23	SJ32193	1	Bracket	-
24	SJ32191	1	Lever	-
25	SU50070	2	O-Ring	-
26	SU50071	2	O-Ring	-
27	SU50069	2	O-Ring	-

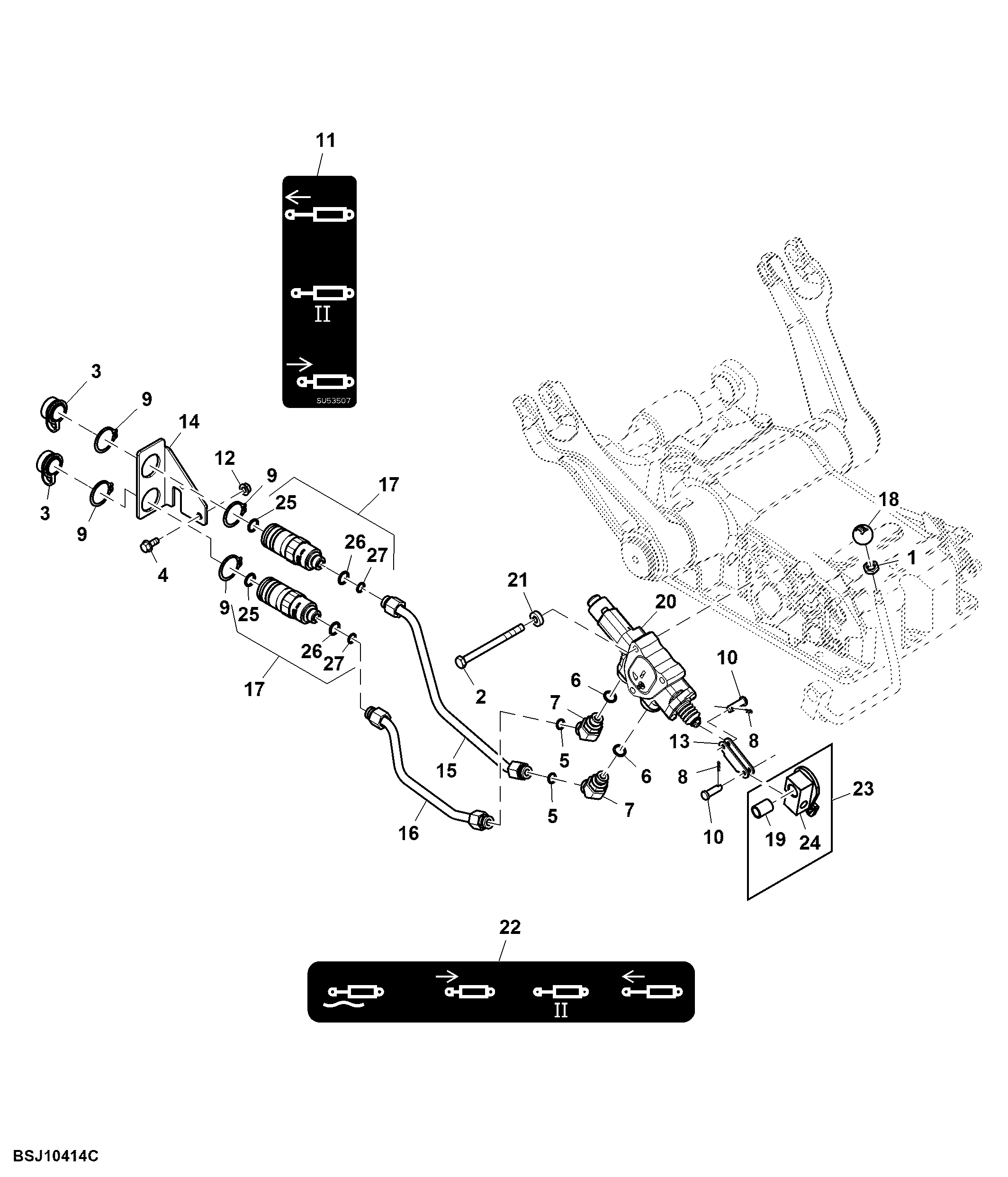

Dual Selective Control Valve Kit, PowrReverser™, W/O ROPS
