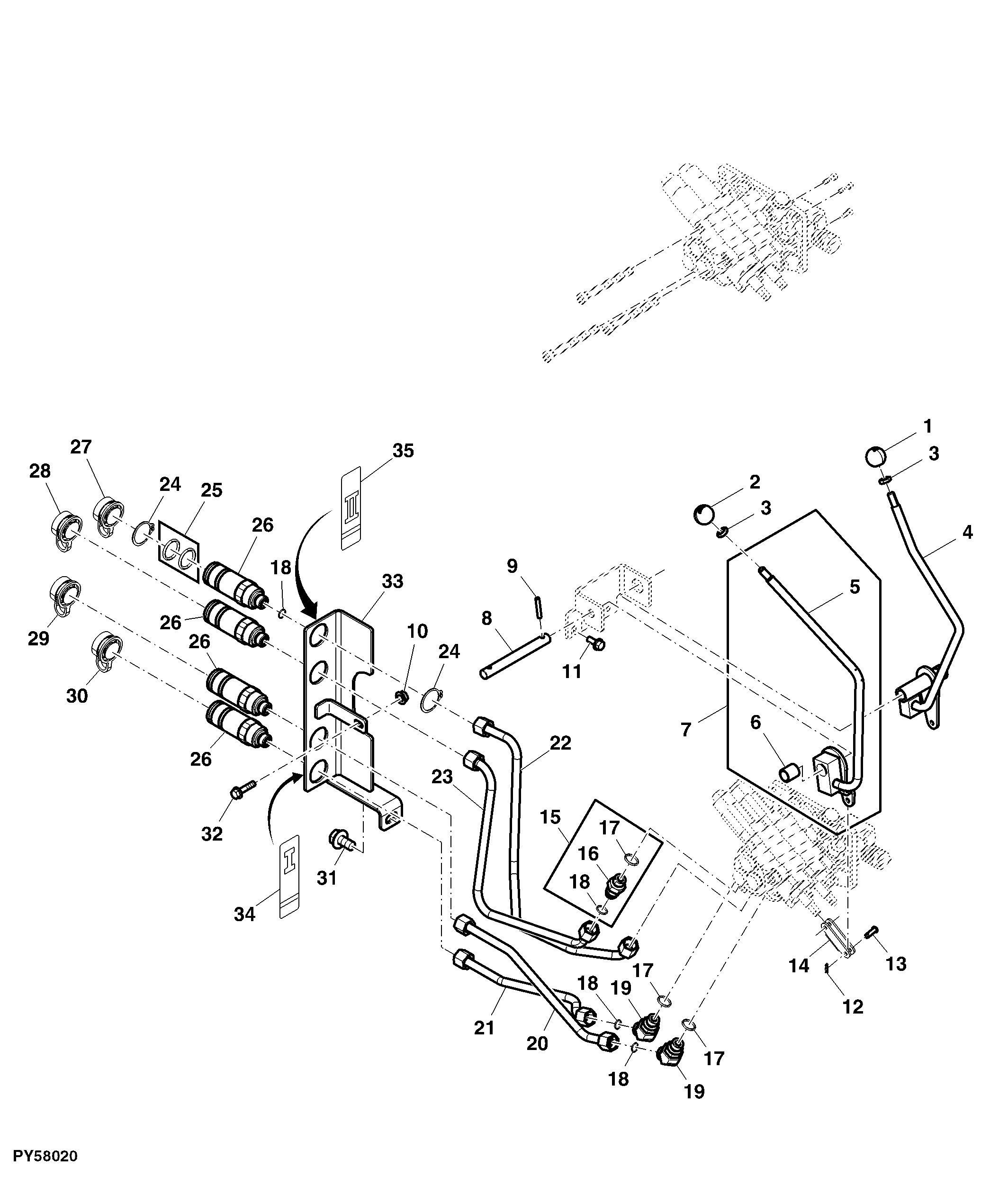

First and Second SCV Kit (John Deere™) (5310)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU289560	1	Knob	SCV 1
2	SU289561	1	Knob	SCV 2
3	14M7152	2	Nut	M10
4	SJ11681	1	Bellcrank	-
5	RE275206	1	Lever	-
6	R224467	1	Bushing	-
7	R139666	1	Label	SCV 2
8	R224377	1	Pin Fastener	-
9	34M7216	2	Spring Pin	6 X 35 mm
10	14M7298	1	Flange Nut	M8
11	19M7866	2	Screw	M8 X 20
12	R274684	2	Pin	-
13	R128357	2	Pin Fastener	-
14	R263521	2	Clevis	-
15	61M5003	2	Adapter Fitting	-
16	38H5003	2	Adapter Fitting	-
17	51M7043	2	O-Ring	15.300 X 2.200 mm
18	T77857	2	O-Ring	-
19	-	2	Part 19	ORDER 61M5071
20	RE243617	1	Oil Line	SCV 1 IN
21	RE243618	1	Oil Line	SCV 1 OUT
22	SJ297264	1	Oil Line	SCV 2 IN
23	RE243620	1	Oil Line	SCV 2 OUT
24	R120797	8	Snap Ring	-
25	RE186599	4	Seal	(USE WITH RE219420)
26	SJ11129	2	Hyd. Quick-Connect Coupler	SUB FOR RE219420
27	W42417	1	Plug	BLACK
28	W42419	1	Plug	YELLOW
29	W42416	1	Plug	BLUE
30	W42418	1	Plug	RED
31	19M8672	1	Screw	M14 X 25
32	19M7897	1	Screw	M8 X 35
33	RE243576	1	Bracket	-
34	SU53506	1	Label	SCV 1 SUB FOR R139665

First and Second SCV Kit (John Deere™) (5310)

Нет текстового описания
