Открытый узел

Hood and Mountings

Hood and Mountings

Hood and Mountings

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

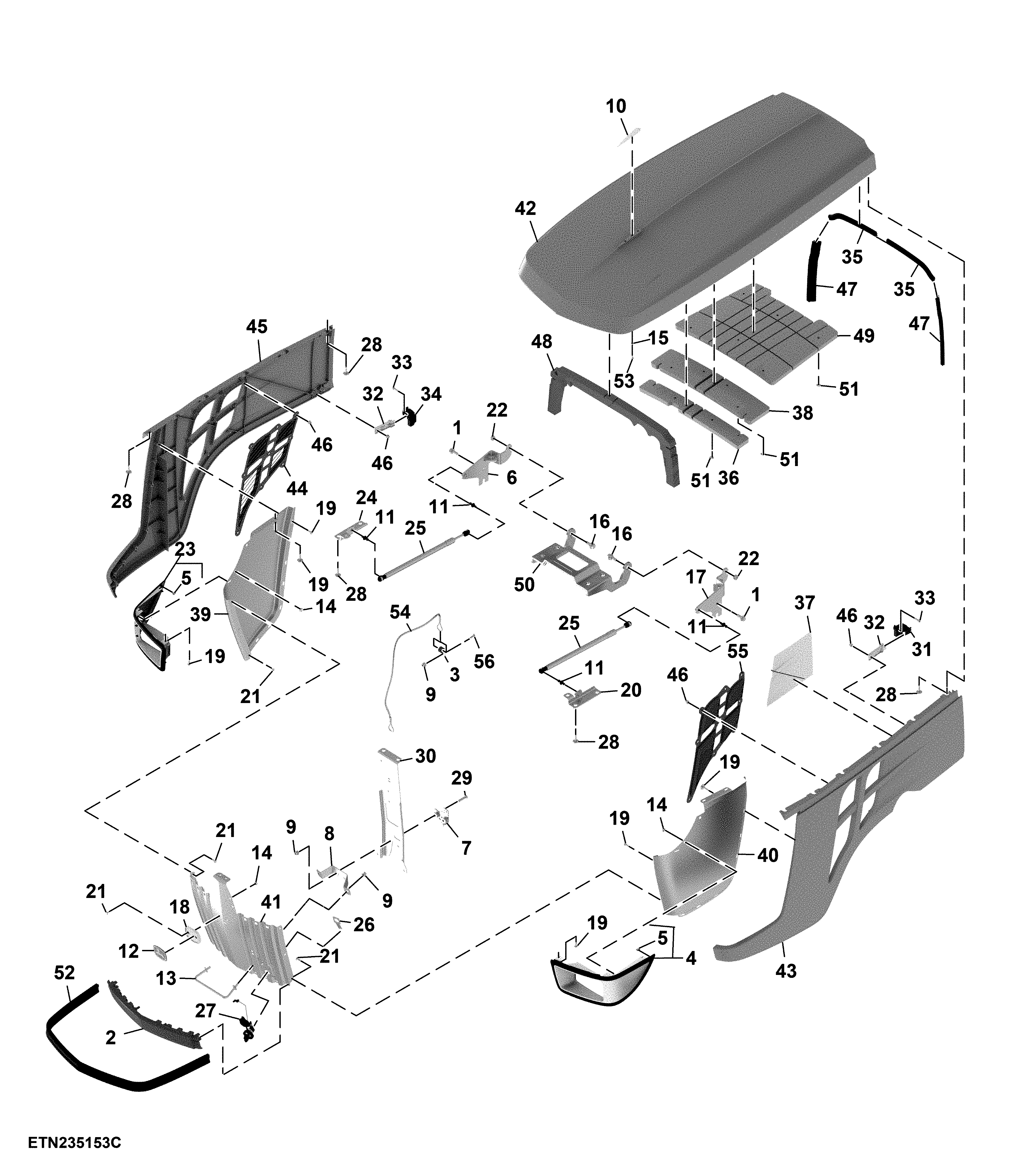

Hood and Mountings

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	4	Screw	M10 X 25
2	SU57123	1	Panel	-
3	AH77724	2	Clip	-
4	SJ28825	1	Bezel	LH
5	SU31776	2	Clip	-
6	SJ39396	1	Bracket	RH
7	RE206779	1	Latch	-
8	SU57779	1	Plate	-
9	14M7396	7	Lock Nut	M8
10	SU40266	1	Marker	-
11	R237474	4	Ball Stud	-
12	JD5725	1	Label	Leaping Deer
13	SJ36569	1	Rod	-
14	R211071	16	Nut	-
15	24M7027	2	Washer	5.300 X 10 X 1 mm
16	SU37517	2	Bolt	-
17	SJ39395	1	Bracket	LH
18	SU42317	1	Medallion	-
19	R263172	39	Screw	-
20	SJ41188	1	Bracket	LH Hood Retaining
21	16M7110	8	Rivet	5 mm
22	14M7167	2	Lock Nut	M10
23	SJ28824	1	Bezel	RH
24	SJ41187	1	Bracket	RH Hood Retaining
25	SJ36481	2	Gas Operated Cylinder	-
26	SU57671	1	Bracket	Lock Mounting
27	SJ36358	1	Lock	-
28	R263120	26	Screw	-
29	19M7897	2	Screw	M8 X 35
30	SU62641	1	Bracket	Hood chin Support
31	SU58621	1	Catch	-
32	SU57537	2	Guide	-
33	19M8627	4	Screw	M6 X 20
34	SU58622	1	Catch	-
35	SU61311	2	Seal	-
36	SU59723	1	Isolator	-
37	SU47397	1	Heat Shield	-
38	SU59724	1	Isolator	-
39	SU61308	1	Grille	RH
40	SU61306	1	Grille	LH
41	SU61305	1	Grille	Front
42	SU61302	1	Hood	-
43	SU61303	1	Panel	-
44	SU62729	2	Louver	-
45	SU61304	1	Panel	-
46	14M7397	23	Lock Nut	M6
47	SU62198	2	Seal	-
48	SU61310	1	Seal	-
49	SU61619	1	Heat Shield	-
50	SU61620	1	Bracket	Hinge
51	SU32802	12	Push Nut	-
52	SU61301	1	Seal	-
53	37M7181	2	Screw	-
54	SJ293993	1	Cable	-
55	SU62192	1	Louver	-
56	19M7775	1	Screw	M6 X 16
