Открытый узел

Radiator, W/ CAC

Radiator, W/ CAC

Radiator, W/ CAC

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

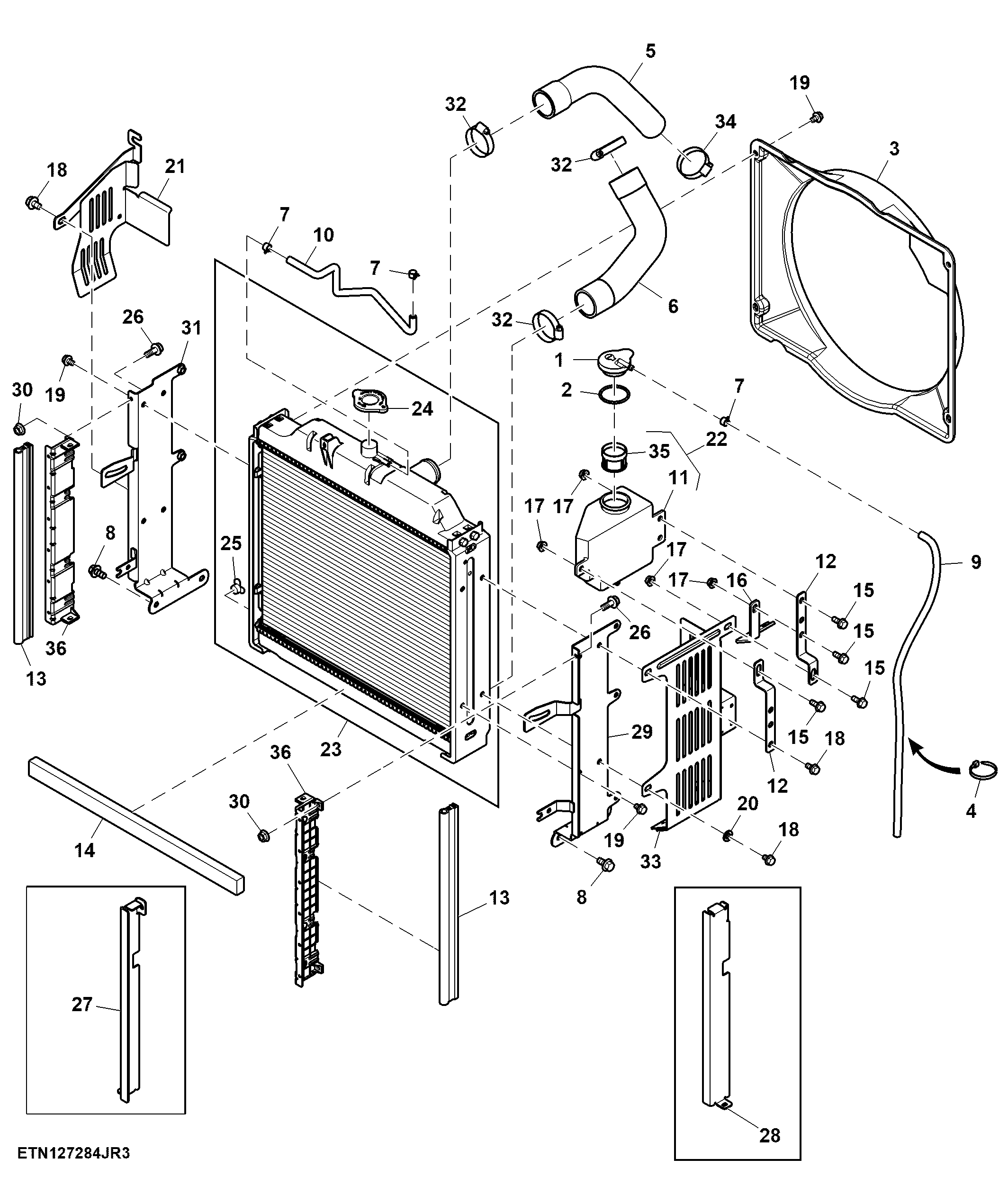

Radiator, W/ CAC

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU56013	1	Cap	-
2	B3690R	1	O-Ring	-
3	SU28302	1	Shroud	-
4	R139946	2	Tie Band	-
5	SU47996	1	Radiator Hose	Radiator Outlet
6	SU47997	1	Radiator Hose	Radiator Inlet
7	R56101	3	Clip	-
8	19M7784	4	Screw	M10 X 20
9	R109374	1	Hose	LGTH = 660 mm, Coolant Tank Inlet
10	R109375	1	Hose	LGTH = 406 mm, Coolant Tank Outlet
11	R276703	1	Tank	Coolant
12	SU23803	2	Plate	-
13	SU63119	2	Isolator	LGTH = 421 mm, SUB FOR R265092
14	R220327	1	Isolator	LGTH = 525 mm
15	19M7866	5	Screw	M8 X 20
16	SU23774	1	Plate	-
17	14M7298	5	Flange Nut	M8
18	19M7865	3	Screw	M8 X 16
19	19M7864	9	Screw	M8 X 12
20	24M7028	2	Washer	10.500 X 20 X 2 mm
21	SJ21782	1	Guard	RH
22	SJ36215	1	Tank	Coolant
23	SJ299385	1	Radiator	-
24	R225615	1	Filler Cap	-
25	R225616	1	Drain Plug	-
26	19M7775	4	Screw	M6 X 16
27	R267998	1	Plate	LH
28	R267999	1	Plate	RH
29	RE272408	1	Support	LH
30	14M7303	2	Flange Nut	M6
31	RE272409	1	Support	RH
32	AR21840	3	Hose Clamp	-
33	SJ36207	1	Guard	LH
34	RE73582	1	Hose Clamp	-
35	SJ36213	1	Strainer	-
36	SJ40718	2	Support	SUB FOR R267998 AND R267999
