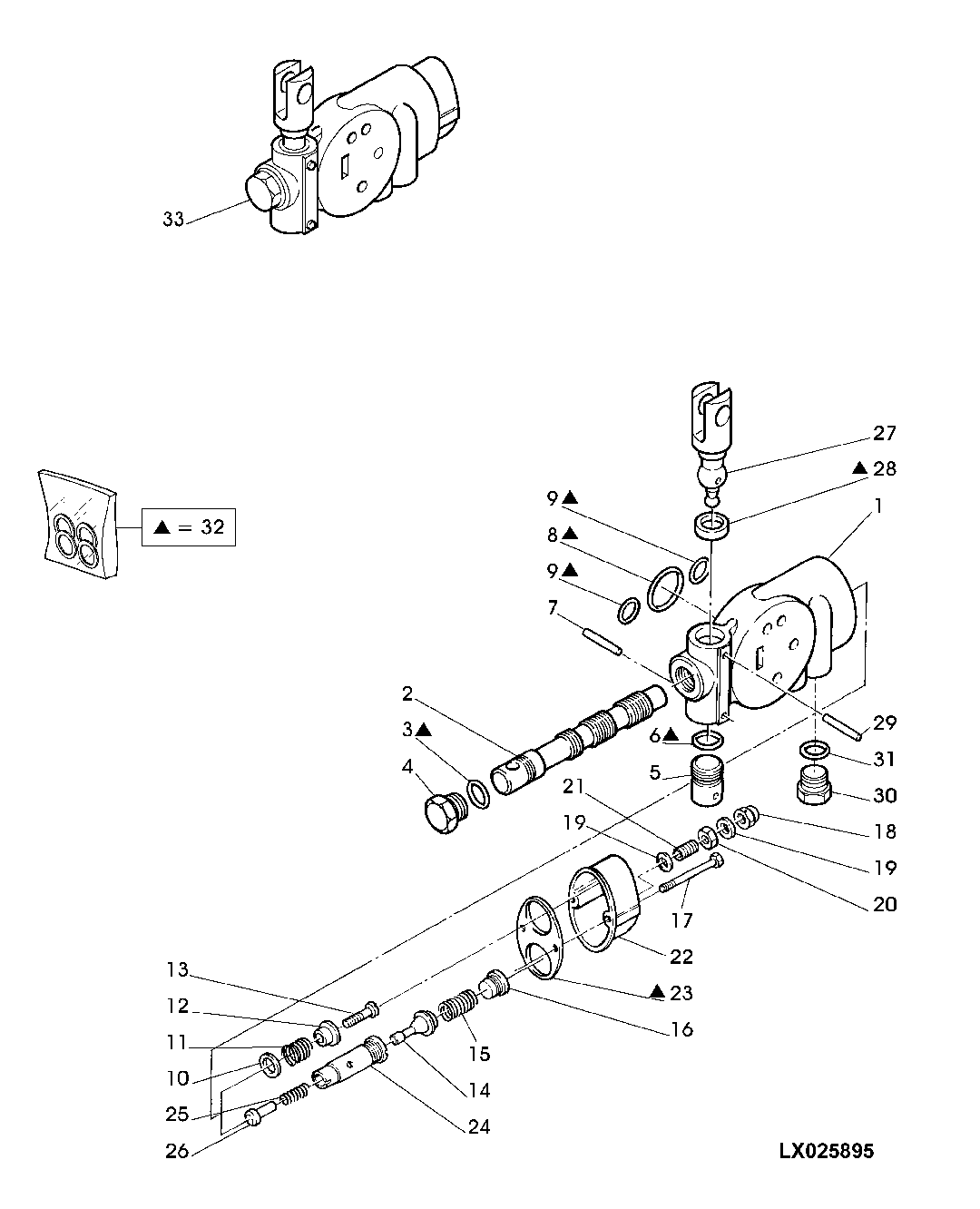

OPTIONAL SINGLE-ACTING SELECTIVE CONTROL VALVE (POS. 2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	NSEP (ORD ER195260)
2	-	1	Part 2	NSEP (ORD ER195260)
3	ER028495	1	O-Ring	(ORD ER046425) (SUB FOR ER046924 APPL)
4	ER046901	1	Fitting Plug	M10
5	ER046923	1	Pin Fastener	OD = 16, 5 MM
6	T77857	1	O-Ring	(ORD ER046425) (SUB FOR ER028158 APPL)
7	34M7207	1	Spring Pin	5 X 30 mm, (SUB FOR ER024385 APPL)
8	ER028117	1	O-Ring	(ORD ER046425)
9	P46051	2	O-Ring	(ORD ER046425) (SUB FOR ER028108 APPL)
10	24M7028	1	Washer	10.500 X 20 X 2 mm, (SUB FOR ER046905 APPL)
11	ER046594	1	Spring	-
12	ER046904	1	Bushing	-
13	ER046903	1	Screw	-
14	ER046911	1	Piston	-
15	ER046973	1	Spring	-
16	ER046912	1	Bushing	-
17	19M7374	2	Cap Screw	M6 X 40, (SUB FOR ER020761 APPL)
18	14M7287	1	Nut	M10, (SUB FOR ER022506 APPL)
19	ER023258	2	Washer	-
20	14M7151	1	Nut	M8, (SUB FOR ER022117 APPL)
21	ER046590	1	Set Screw	M8 X 30
22	ER046591	1	Cover	-
23	ER046592	1	Gasket	(ORD ER046425)
24	ER046964	1	Valve	-
25	ER046962	1	Spring	-
26	ER046963	1	Piston	-
27	ER048354	1	Shaft	-
28	ER046906	1	Gasket	(ORD ER046425)
29	ER046586	1	Pin	-
30	ER046902	1	Plug	M18
31	R64879	1	Washer	(SUB FOR ER023268 APPL)
32	ER046425	1	Seal Kit	-
33	ER195260	1	Selective Control Valve	-

OPTIONAL SINGLE-ACTING SELECTIVE CONTROL VALVE (POS. 2)
