Hi-Low System with or without Cab

Hi-Low System with or without Cab

Hi-Low System with or without Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

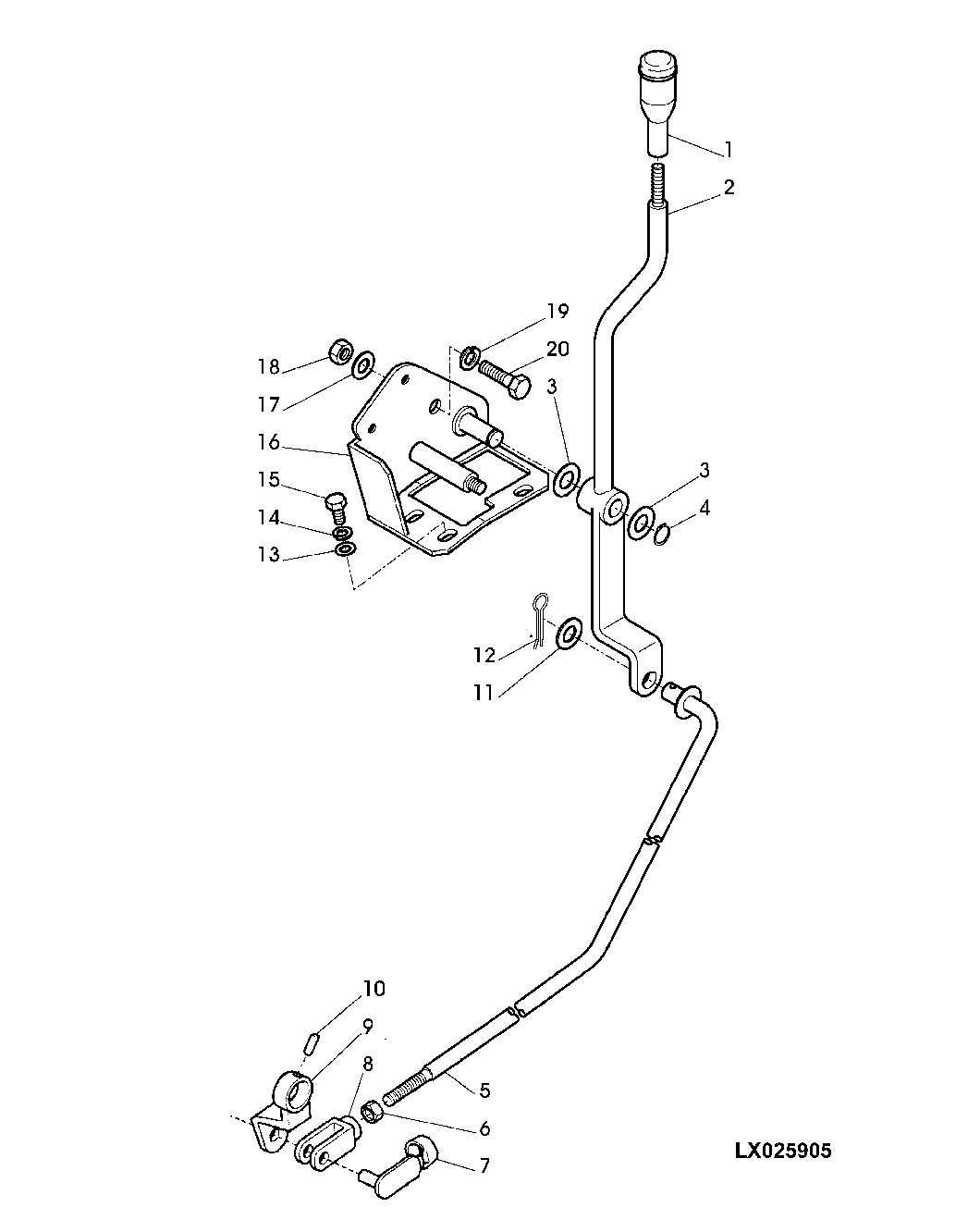

Hi-Low System with or without Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER135893	1	Handle	-
2	ER194521	1	Lever	-
3	ER023075	2	Washer	-
4	ER024770	1	Clip	-
5	ER194522	1	Rod	-
6	14M7152	1	Nut	M10, (SUB FOR ER022120 APPL)
7	45M7063	1	Pin Fastener	(SUB FOR ER025679 APPL)
8	54M4422	1	Yoke	(SUB FOR ER025678 APPL)
9	ER135890	1	Lever	-
10	ER024441	1	Spring Pin	-
11	24M7047	1	Washer	13 X 24 X 2.500 mm, (SUB FOR ER023113 APPL)
12	11M7015	1	Cotter Pin	3.200 X 25 mm, (SUB FOR ER025565 APPL)
13	24H1299	4	Washer	3/8" X 1-1/4" X 0.065", (SUB FOR ER023068 APPL)
14	12M7056	2	Lock Washer	8 mm, (SUB FOR ER022856 APPL)
15	ER021062	2	Bolt	M8 X 16
16	ER194525	1	Support	-
17	24M7028	1	Washer	10.500 X 20 X 2 mm, (SUB FOR ER023071 APPL)
18	ER022411	1	Nut	M10
19	12M7066	1	Lock Washer	10 mm, (SUB FOR ER020859 APPL)
20	19M7550	1	Cap Screw	M10 X 35, (SUB FOR ER020854 APPL)
