AIR CONDITIONING SYSTEM - FIELD INSTALLATION KIT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER020411	1	Screw	-
2	19M7139	4	Cap Screw	M8 X 20, (SUB FOR ER020778 APPL)
3	ER020783	4	Screw	M8X 30
4	14M7297	1	Nut	M5, (SUB FOR ER022108 APPL)
5	14M7273	4	Nut	M8, (SUB FOR ER022116 APPL)
6	ER023258	2	Washer	(SUB FOR ER022853 APPL)
7	24M7095	16	Washer	8.400 X 15 X 1.600 mm, (SUB FOR ER023109 APPL)
8	ER047248	3	Vent	-
9	ER047335	1	Tune-Up Kit	ASSY
10	ER047922	1	Isolator	-
11	ER048219	1	Support	-
12	ER048220	1	Bracket	-
13	ER048221	1	Bracket	-
14	ER048224	1	Grommet	-
15	ER048225	1	Clamp	-
16	ER048226	1	Clamp	-
17	ER048227	1	Guard	-
18	ER048228	1	Gasket	-
19	ER048229	2	Pad	-
20	ER048230	2	Screw	-
21	M90451	4	Washer	(SUB FOR ER122776 APPL)
22	ER190107	1	Cable	-
23	ER190155	1	Guard	-
24	ER191190	1	Line	-
25	ER191191	1	Line	-
26	ER191195	1	Bracket	-
27	ER191196	1	Air Dryer	-
28	ER191198	1	Vapor Condenser	-
29	ER191199	1	Sensor	-
30	ER191200	1	Cable	-
31	ER191205	1	Line	-
..	ER066439	1	Air Conditioner	KIT

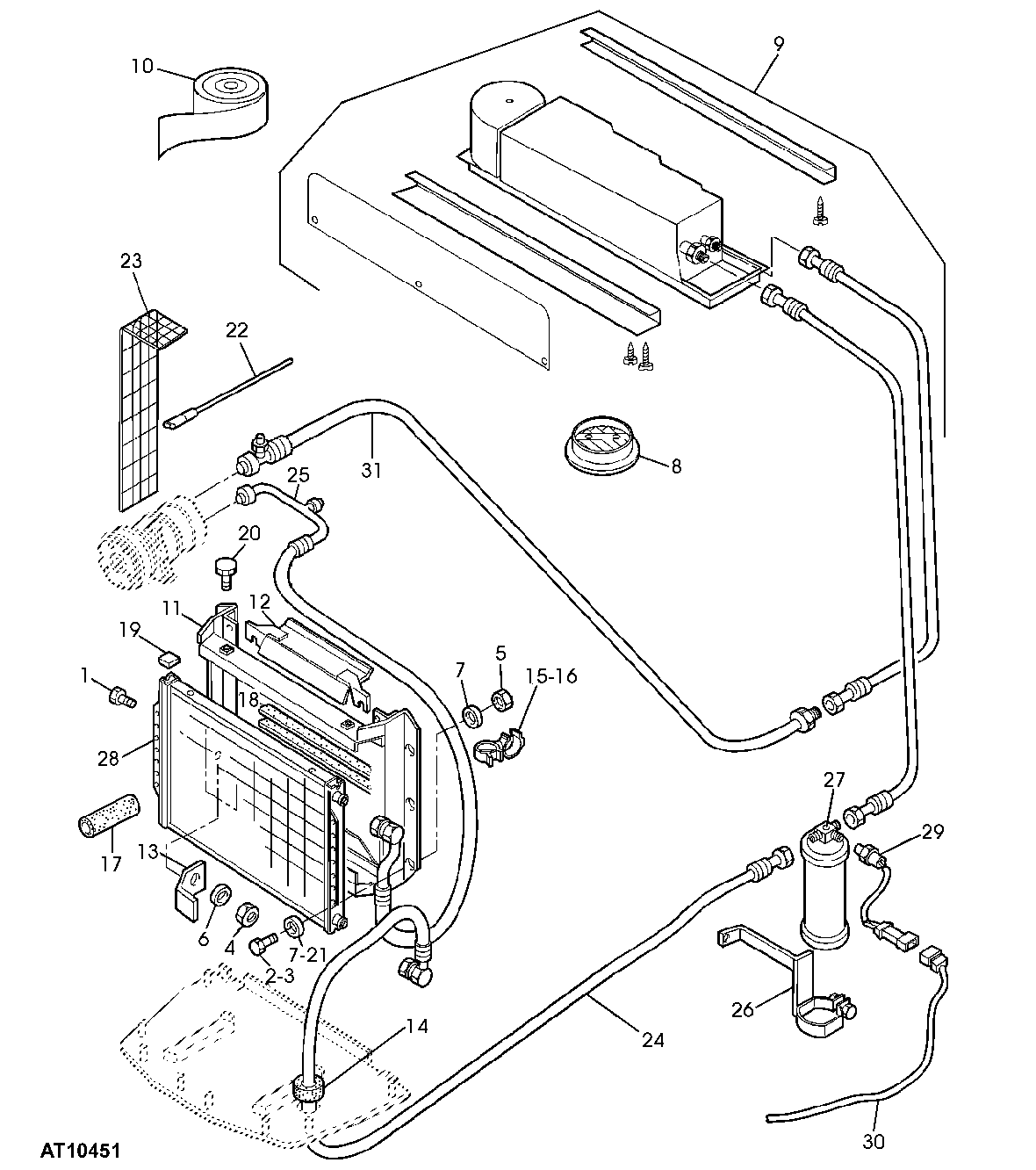

AIR CONDITIONING SYSTEM - FIELD INSTALLATION KIT
