Открытый узел

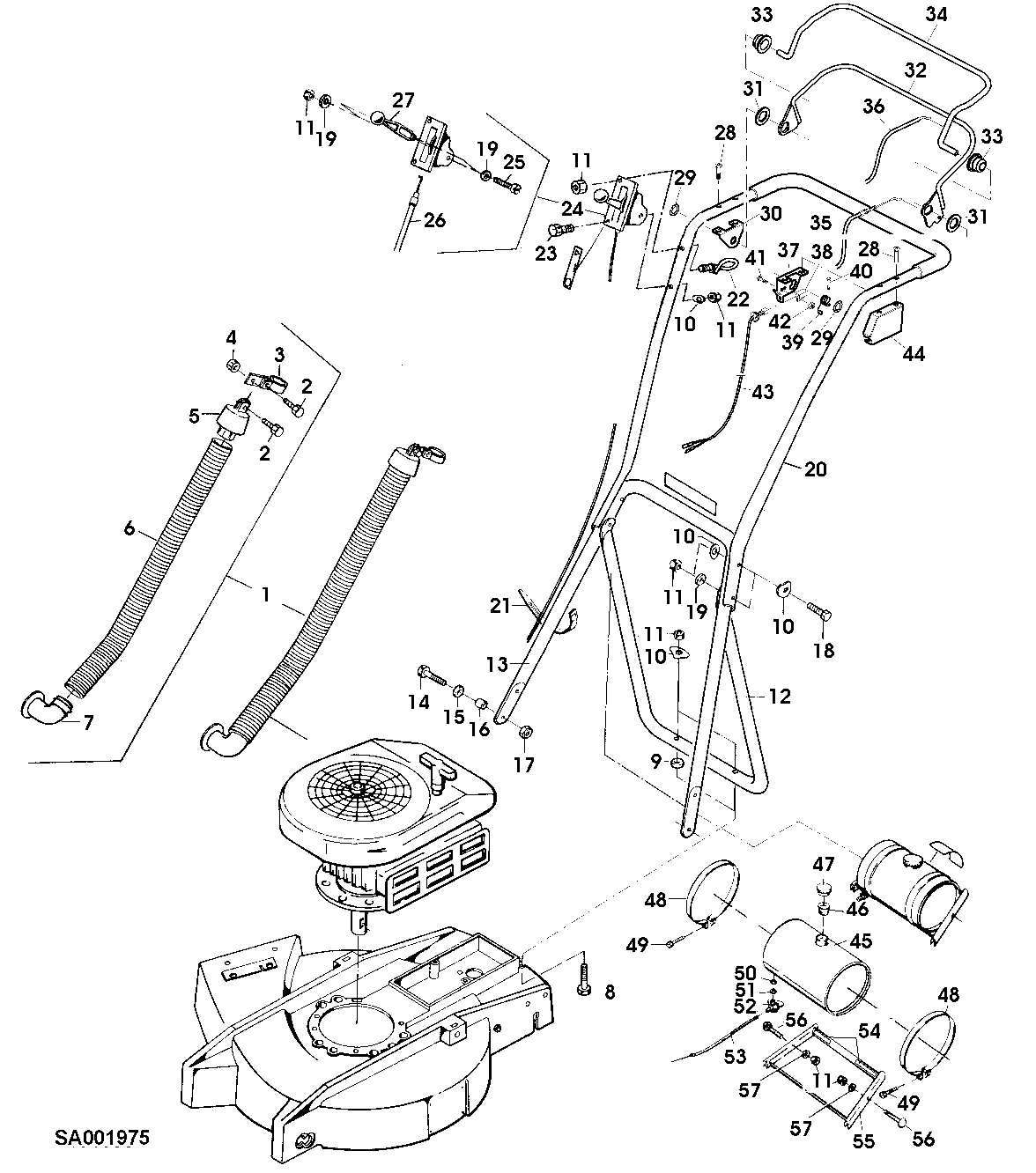

HANDLE, STARTER, SHIFT LINKAGE, INTAKE, FUEL TANK

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SAA34016	1	Air Intake Stack	-
2	19M7077	2	Cap Screw	M6 X 20, M6X20, (SUB FOR SA15323)
3	SA16655	1	Hose Clamp	-
4	SA11244	1	Lock Nut	M6, PKG
5	SA34017	1	Cover	-
6	SA33275	1	Hose	-
7	SA34028	1	Exhaust Manifold	-
8	SA15326	2	Cap Screw	M6X35
9	SA31284	2	Lock Washer	-
10	SA11243	9	Washer	-
11	SA11244	11	Lock Nut	M6, PKG
12	SAA19221	1	Cradle	-
13	SAA12259	1	Guide	LOW
14	SA15332	2	Cap Screw	M8X25
15	SA15203	2	Washer	PKG, A8, 4
16	SA12532	2	Sleeve	-
17	SA15413	2	Nut	M8
18	SA15302	4	Cap Screw	M6X40
19	SA15212	4	Washer	PKG, A6, 4
20	SAA36002	1	Handlebar	UP
21	SA15273	2	Assembly Line Parts	-
22	SA34459	1	Handle	-
23	SA15326	1	Cap Screw	M6X35
24	SA34814	1	Control	-
25	SA15550	1	Screw	M6X25
26	SA34813	1	Push Pull Cable	NSEP (ORD SA34814)
27	SAU14024	1	Lever	SUB FOR SA12768
28	SA15535	4	Screw	M6X30
29	SA36975	2	Push Nut	D16
30	SA36736	1	Holder	RH
31	SA36978	2	Disk	20, 2X28X1, 2, HDPE
32	SAA36981	1	Bail	(FOR GROUND SPEED DRIVE)
33	SA36980	2	Bushing	10, 8X26, 5X16, 5, POM
34	SAA12606	1	Bail	(FOR ENGINE BRAKE)
35	SA36004	1	Push Pull Cable	(FOR GROUND SPEED DRIVE)
36	SA36003	1	Push Pull Cable	(FOR ENGINE BRAKE)
37	SA37488	1	Holder	LH (SUB FOR SA36742)
38	SA35540	1	Switch	-
39	SA36972	1	Compression Spring	-
40	SA17604	1	Bolt	M5X9
41	SA15373	2	Cap Screw	M5X16
42	SA15091	2	Lock Nut	M5
43	SA36994	1	Wiring Harness	-
44	SAA36982	1	Cover	-
45	SAA12914	1	Tank	-
46	SA13006	1	Strainer	-
47	SA13005	1	Filler Cap	-
48	SA16130	2	Hose Clamp	-
49	SA15565	2	Screw	M6X25
50	SA20114	1	Seal	C 14X20
51	SA20150	1	Disk	0, 3
52	SA13007	1	Drain Valve	-
53	SA13012	1	Bulk Hose	-
54	SA16131	4	Shoe	-
55	SAA31127	1	Holder	-
56	SA15639	2	Bolt	M6X40, (SUB FOR SA16260)
57	SA15202	2	Washer	6, 4
..	SA608	1	Field Installation Kit	-

HANDLE, STARTER, SHIFT LINKAGE, INTAKE, FUEL TANK
