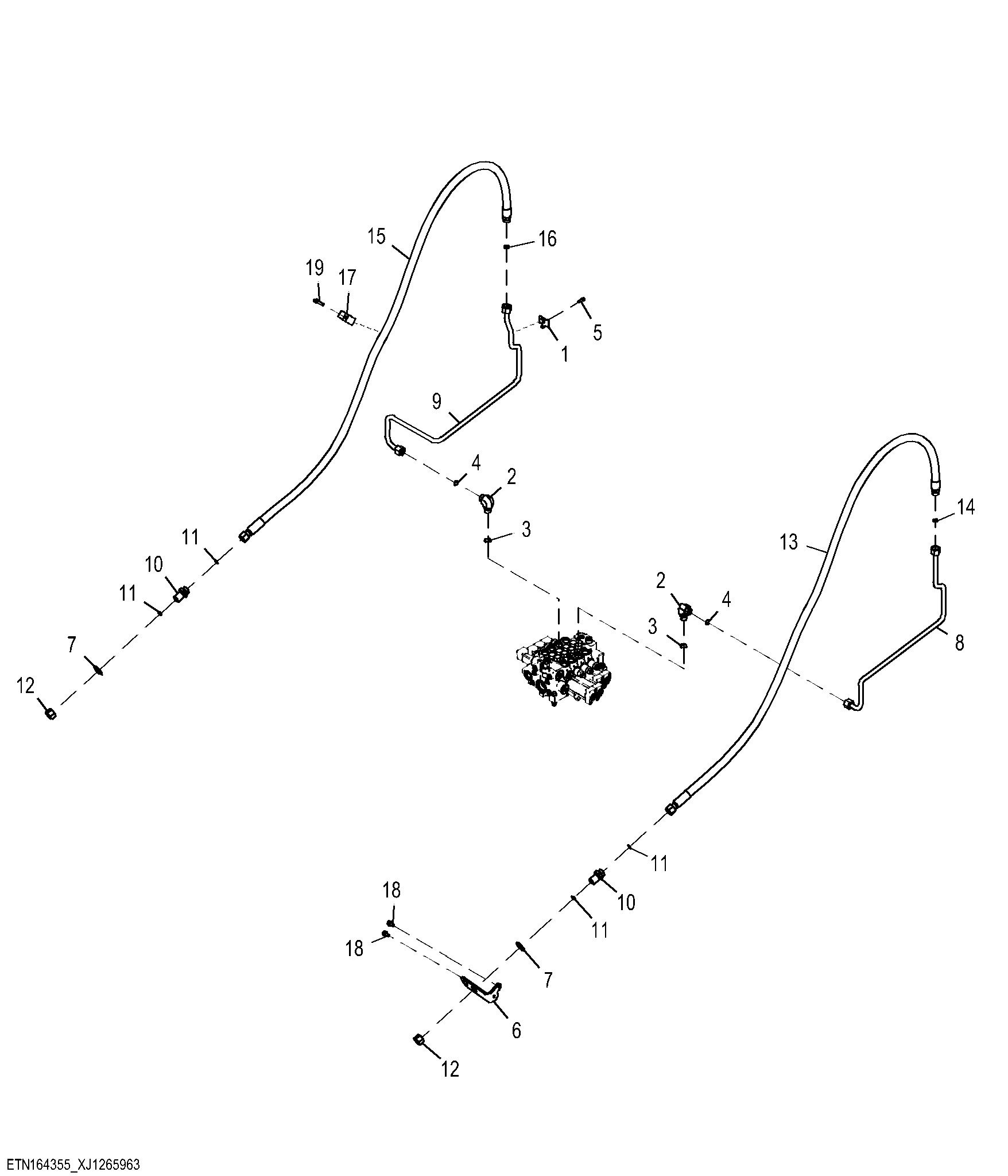

Three Function Hydraulic Lines, High Lift Z-Bar (1 of 3)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T160549	1	Clamp	-
2	38H5019	2	Elbow Fitting	-
3	51M7047	2	O-Ring	23.600 X 2.900 mm
4	T77858	2	O-Ring	-
5	19M7657	1	Screw	M8 X 25
6	T404895	1	Bracket	-
7	24H1263	2	Washer	1-1/4" X 2" X 0.060"
8	AT492092	1	Oil Line	-
9	AT492091	1	Oil Line	-
10	38H5219	2	Union Fitting	-
11	T77858	4	O-Ring	-
12	38H5456	2	Fitting	-
13	AT486103	1	Hydraulic Hose	-
14	T77858	1	O-Ring	-
15	AT486103	1	Hydraulic Hose	-
16	T77858	1	O-Ring	-
17	U46753	1	Hose Clamp	-
18	19M7784	2	Screw	M10 X 20
19	19M8954	1	Screw	M10 X 60

Three Function Hydraulic Lines, High Lift Z-Bar (1 of 3)
