Four Function Plumbing, Tool Carrier Linkage (3 of 3) ( - 15417)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT489154	2	Bracket	-
2	24M7296	4	Washer	10.500 X 30 X 2.500 mm
3	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
4	T167921	2	Clamp	-
5	19M7805	2	Screw	M10 X 45
6	19M7835	4	Screw	M10 X 35
7	38H5005	4	Adapter Fitting	-
8	T77858	4	O-Ring	-
9	51M7047	4	O-Ring	23.600 X 2.900 mm
10	38H5219	4	Union Fitting	-
11	T77858	8	O-Ring	-
12	AT483805	1	Oil Line	-
13	AT483807	1	Oil Line	-
14	AT483803	1	Oil Line	-
15	AT483804	1	Oil Line	-
16	AT446551	1	Hydraulic Hose	INCLUDES (2) T77858
17	T77858	2	O-Ring	-
18	AT446551	1	Hydraulic Hose	INCLUDES (2) T77858
19	T77858	2	O-Ring	-
20	AT446551	1	Hydraulic Hose	INCLUDES (2) T77858
21	T77858	2	O-Ring	-
22	AT446551	1	Hydraulic Hose	INCLUDES (2) T77858
23	T77858	2	O-Ring	-
24	AT463741	1	Oil Line	-
25	AT463742	1	Oil Line	-
26	T174275	4	Lock Washer	-
27	38H5094	4	Nut	1-3/16"
28	38H5456	4	Fitting	-
29	AT487702	1	Oil Line	-
30	AT487703	1	Oil Line	-
31	T419332	1	Plate	-
32	T78612	1	O-Ring	-

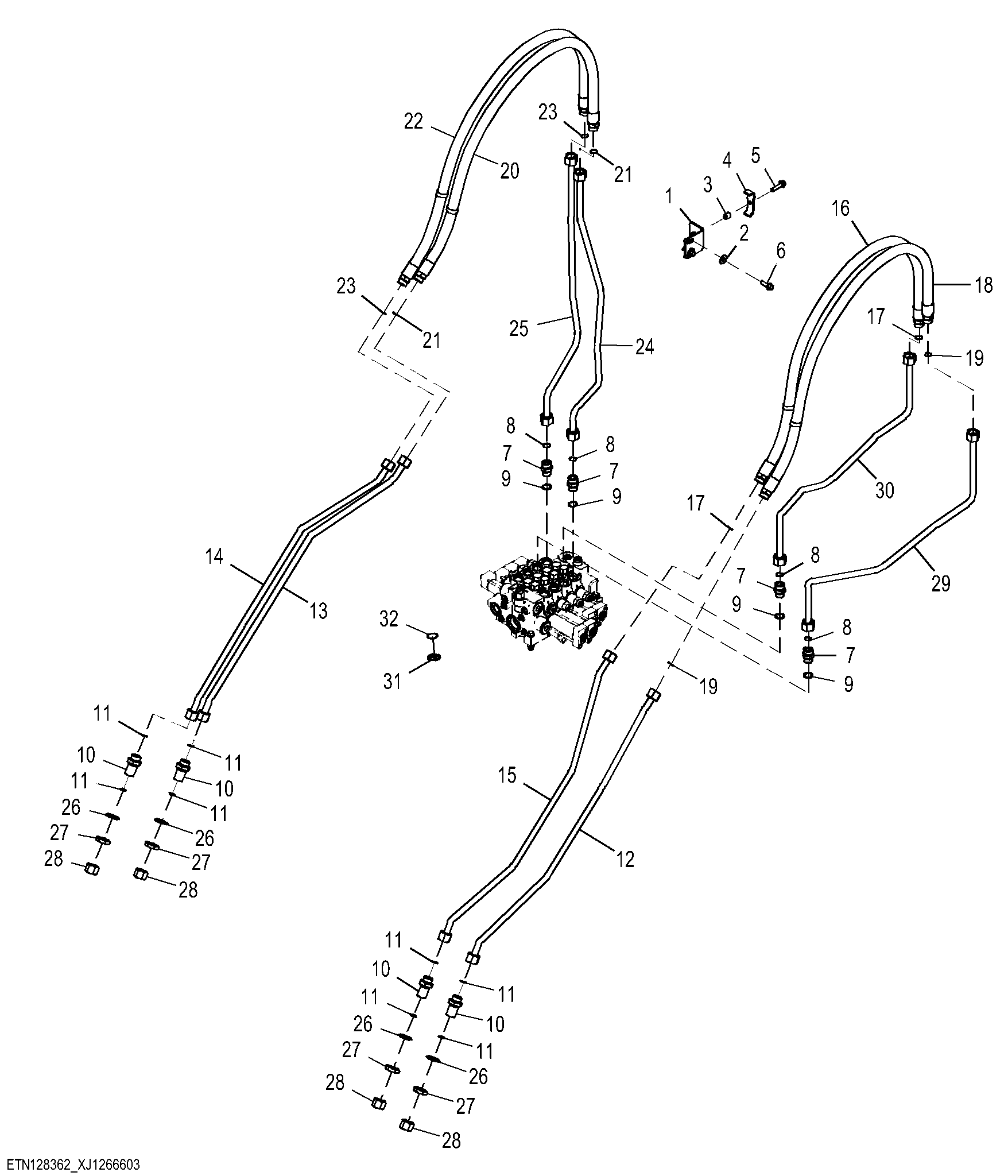

Four Function Plumbing, Tool Carrier Linkage (3 of 3) ( - 15417)

Нет текстового описания
