Cable Reinforced Coupler Hydraulic Lines Kit

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

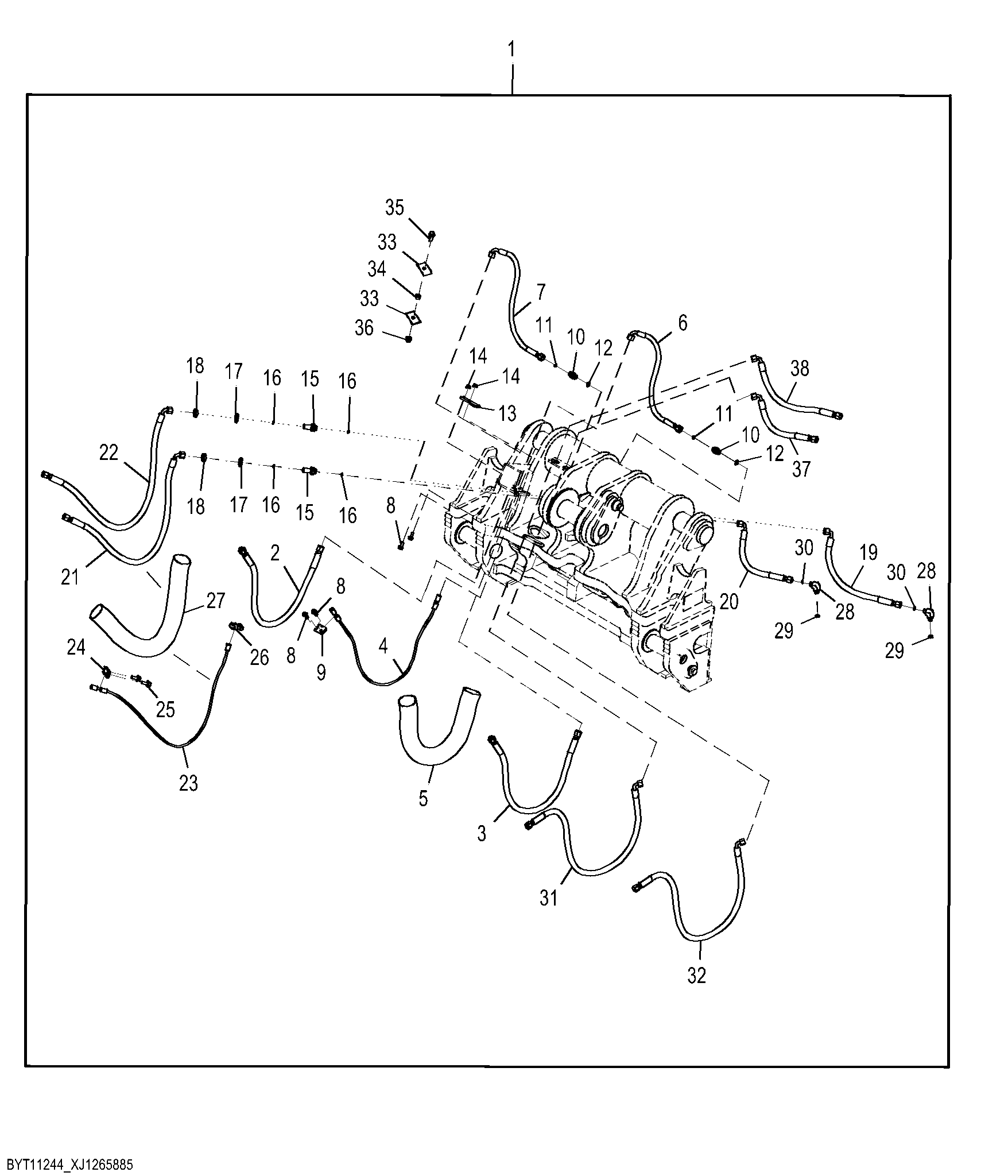

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYT11244	1	Mounting Parts	WHOLE GOODS
2	AT489282	1	Hydraulic Hose	-
3	AT489281	1	Hydraulic Hose	-
4	AT489283	1	Cable	-
5	-	1	Part 5	CTL 711.2 mm (28 in), MF PG-188
6	AT489280	1	Hydraulic Hose	-
7	AT489279	1	Hydraulic Hose	-
8	19M7866	4	Screw	M8 X 20
9	T405916	1	Plate	-
10	38H5037	1	Adapter Fitting	-
11	T77613	1	O-Ring	-
12	51M7042	1	O-Ring	13.300 X 2.200 mm
13	T407357	1	Plate	-
14	14M7524	2	Flange Nut	M8
15	38H5100	1	Union Fitting	-
16	T77613	2	O-Ring	-
17	24M7361	2	Washer	19 X 34 X 3 mm
18	38H5091	2	Nut	11/16"
19	AT493447	1	Hydraulic Hose	-
20	AT493448	1	Hydraulic Hose	-
21	AT493446	1	Hydraulic Hose	-
22	AT493446	1	Hydraulic Hose	-
23	AT493793	1	Cable	-
24	T204315	1	Plate	-
25	19M7785	2	Screw	M10 X 25
26	AT62123	1	Clamp	-
27	-	1	Part 27	CTL 950 mm (37 in), MF PG-188
28	38H3004	1	Adapter Fitting	-
29	R26448	1	O-Ring	-
30	T77613	1	O-Ring	-
31	AT493443	1	Hydraulic Hose	-
32	AT493443	1	Hydraulic Hose	-
33	R46919	2	Half Clamp	-
34	28H3394	1	Bushing	0.493" X 0.675" X 1/2"
35	19M7835	1	Screw	M10 X 35
36	14M7400	1	Lock Nut	M10
37	AT493444	1	Hydraulic Hose	-
38	AT493445	1	Hydraulic Hose	-

Cable Reinforced Coupler Hydraulic Lines Kit

Нет текстового описания
