Boom-Height Kick-Out / Return-to-Carry (Z-Bar)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT227530	1	Bracket	-
2	RE261354	1	Sensor	Contacting Potentiometer
3	AT332233	1	Actuator	-
4	AT226542	1	Bracket	-
5	A4365R	3	O-Ring	6.071 X 1.778 mm (0.239" X 0.070")
6	R72653	1	Snap Ring	-
7	R86457	1	Support	-
8	24M7239	5	Washer	10.700 X 21 X 2.500 mm
9	T195210	1	Torsion Spring	-
10	19M7785	2	Screw	M10 X 25
11	19M8834	2	Cap Screw	M5 X 45
12	24M7027	2	Washer	5.300 X 10 X 1 mm
13	14M7360	2	Lock Nut	M5
14	AT45678	1	Cam Follower	-
15	R11151	1	Lock Nut	-
16	T197144	1	Bushing	-
17	14M7296	4	Flange Nut	M10
18	19M7806	1	Screw	M10 X 50
19	14M7400	1	Lock Nut	M10
20	P48347	2	O-Ring	17.120 X 2.616 mm (0.674" X 0.103")

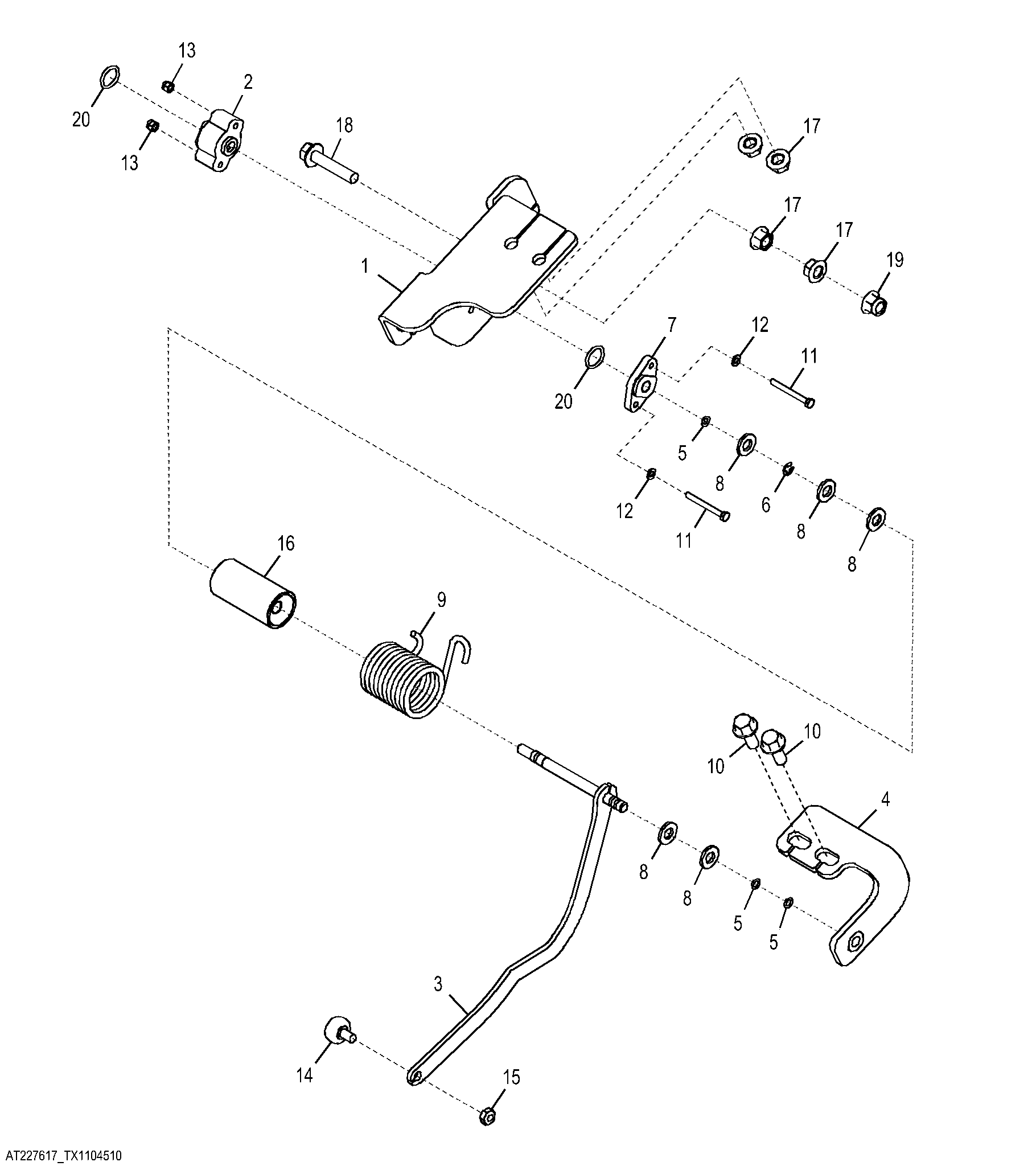

Boom-Height Kick-Out / Return-to-Carry (Z-Bar)

Нет текстового описания
