Boom and Bucket Cylinder Hydraulics (Z-Bar) (2-Spool Control Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	4	Flange Nut	M10
2	19M7979	4	Screw	M8 X 55
3	19M7805	2	Screw	M10 X 45
4	19M7835	4	Screw	M10 X 35
5	24M7238	4	Washer	8.700 X 17 X 2 mm
6	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
7	TY22493	2	Hose Clamp	-
8	TY22493	3	Hose Clamp	-
9	AT206698	1	Oil Line	-
10	AT224154	1	Oil Line	-
11	AT224665	2	Bracket	-
12	AT228194	1	Hydraulic Hose	30.1752" X 1630 mm (64-1/4") X 30.1752"
13	AT228197	2	Hydraulic Hose	30.1752" X 1050 mm (41-1/4") X 30.1752"
14	AT305112	1	Oil Line	-
15	AT305114	1	Oil Line	-
16	AT314677	2	Hydraulic Hose	17.4752" X 1575 mm (62") X 17.4752"
17	AT314944	1	Hydraulic Hose	13/16" X 1651 mm (65") X 1", Fabricate
18	AT320529	1	Oil Line	-
19	AT320530	1	Oil Line	-
20	AT320542	1	Oil Line	-
21	AT349341	1	Hydraulic Hose	30.1752" X 927 mm (36-1/2") X 36.5252"
21	AT367549	1	Hydraulic Hose	36.5252" X 1219 mm (48") X 36.5252", Fabricate
22	T105773	4	Guide	-
23	T147188	4	Clamp	-
24	24M9296	4	Washer	-
25	T167921	2	Clamp	-
26	T77858	5	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
27	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")

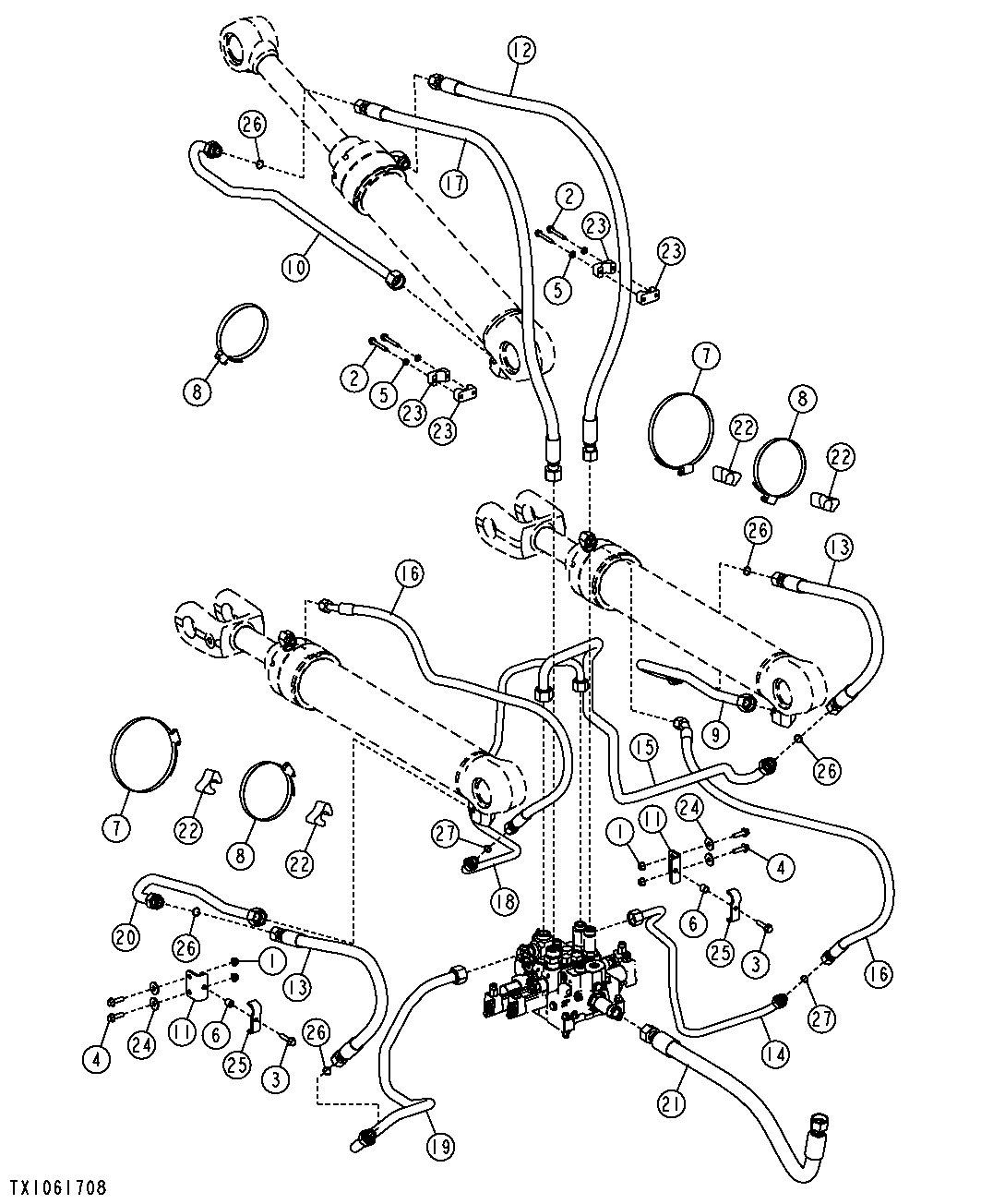

Boom and Bucket Cylinder Hydraulics (Z-Bar) (2-Spool Control Valve)

Нет текстового описания
