Steering Cylinders and Fittings (632198 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AHC17328	1	Hydraulic Cylinder	Steering Components on Seperate Page, ALSO ORDER (3) T77857, 38H5003, 38H5029 AND (2) 51M7043
1	T77857	3	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
1	38H5003	1	Adapter Fitting	-
1	38H5029	1	Tee Fitting	-
1	51M7043	2	O-Ring	15.300 X 2.200 mm
1	AHC10904	2	Hydraulic Cylinder	Steering Components on Seperate Page, NLA; ORDER AHC17328
2	JD7759	2	Lubrication Fitting	-
3	M45937	2	Elbow Fitting	-
4	38H1161	2	Adapter Fitting	-
5	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
6	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
7	38H1024	2	Tee Fitting	-
8	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	T77857	4	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
10	R36311	2	Fitting	-
11	E12379	2	Nut	3.175 mm (1/8")
12	T56112	2	Elbow Fitting	-
13	H77698	1	Tie Band	-
14	AT207023	1	Hydraulic Hose	1/8" X 1250 mm (49-1/4") X 1/8"
15	AT207022	1	Hydraulic Hose	1/8" X 899 mm (35-1/2") X 1/8"
16	JD7797	2	Lubrication Fitting	-
17	H143405	2	Bushing	39.731 X 50.080 X 55 mm (1.564" X 1.972" X 2.165")
18	H158192	2	Bushing	39.736 X 55.090 X 56 mm (1.564" X 2.169" X 2.205")

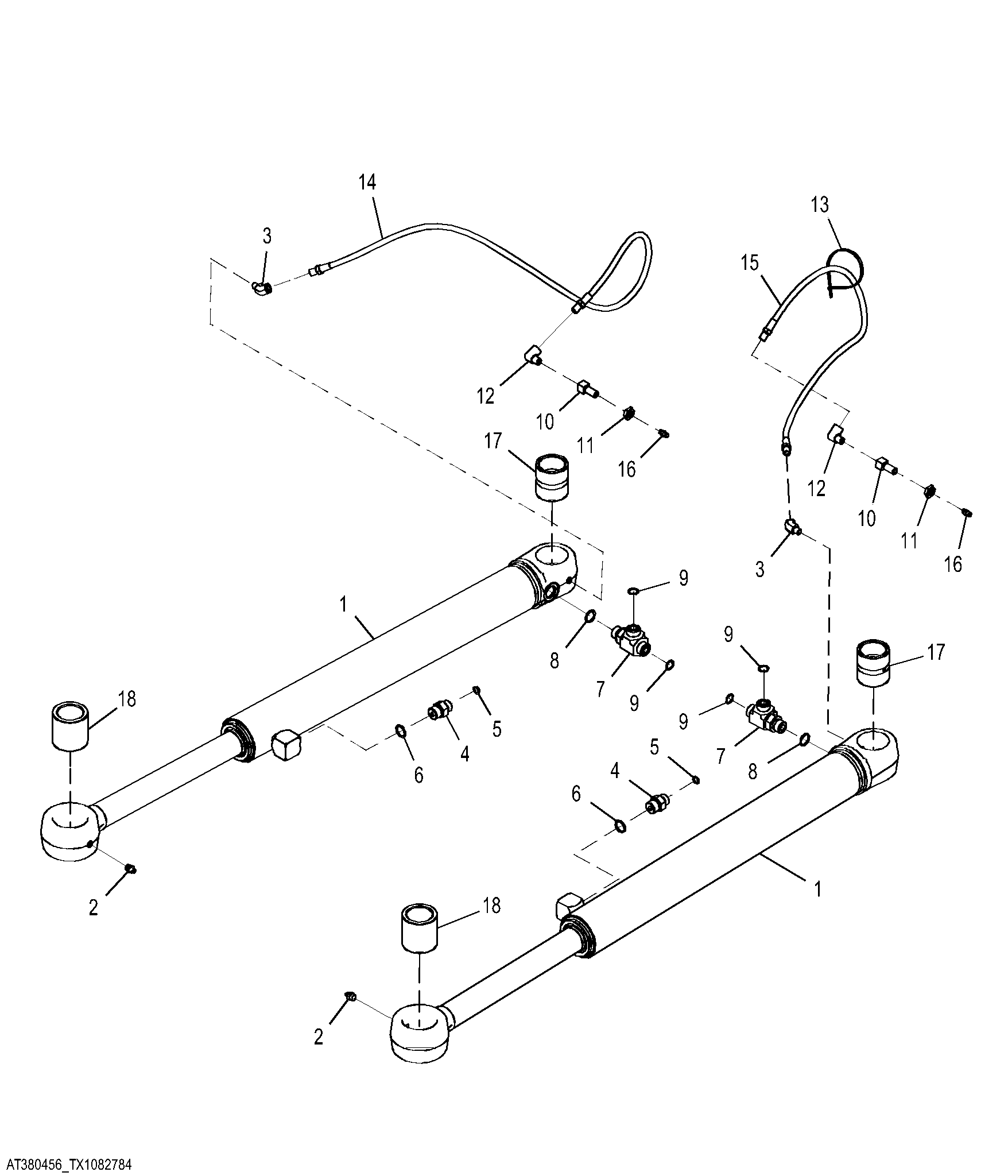

Steering Cylinders and Fittings (632198 - )
