Pin Disconnect Valve Hydraulic Lines (Z-Bar)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT334494	1	Control Valve	Pin Disconnect Valve Components On Separate Page
2	24M7296	2	Washer	10.500 X 30 X 2.500 mm
3	19M7836	2	Screw	M10 X 110
4	14M7400	2	Lock Nut	M10
5	38H1173	2	Adapter Fitting	-
6	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
7	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
8	38H1160	3	Adapter Fitting	-
9	T77613	3	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
10	R26448	3	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
11	38H1004	1	Elbow Fitting	-
12	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
13	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
14	AT167553	1	Hydraulic Hose	17.4752" X 629 mm (24-3/4") X 17.4752"
15	AT167553	1	Hydraulic Hose	17.4752" X 629 mm (24-3/4") X 17.4752"

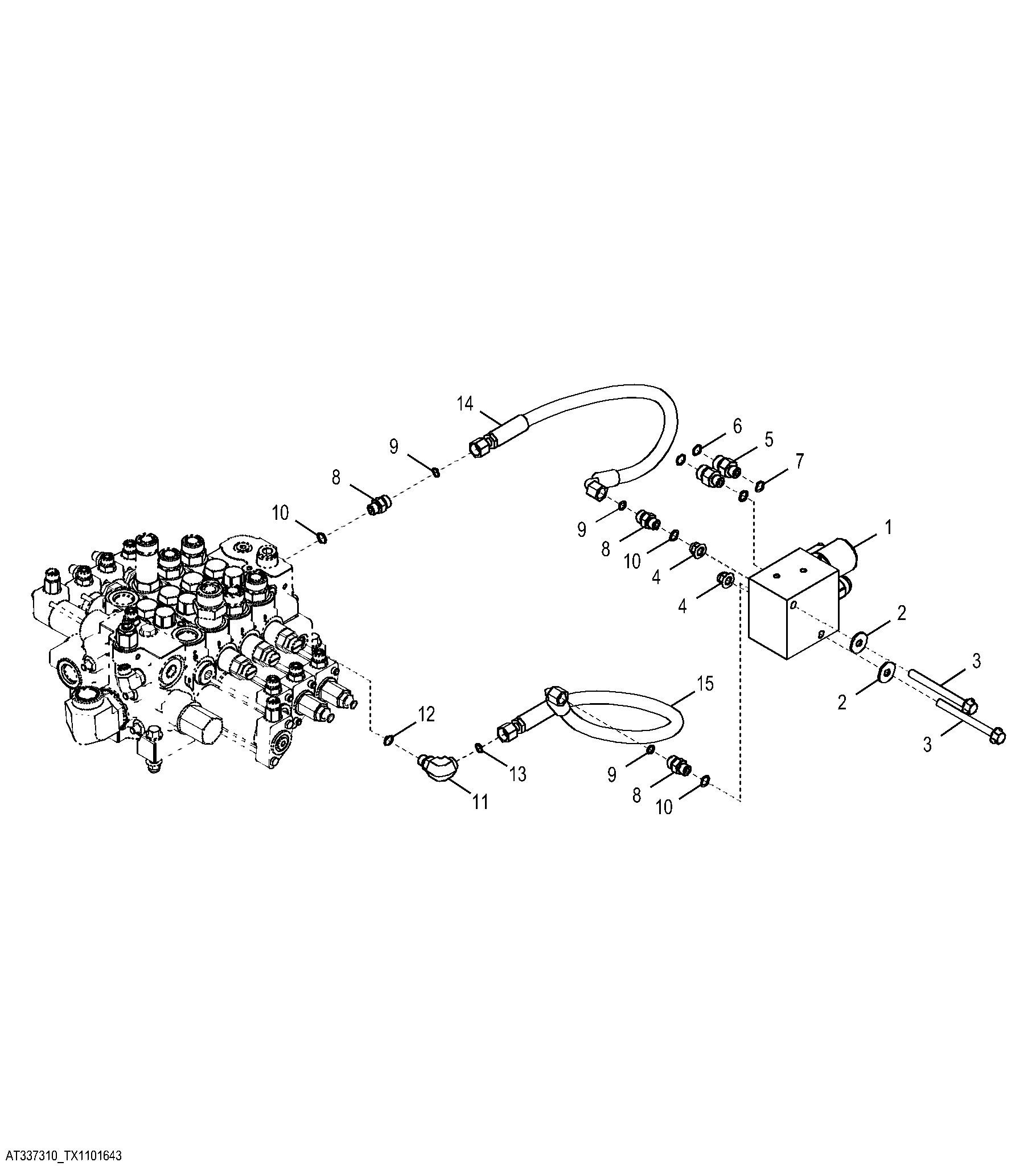

Pin Disconnect Valve Hydraulic Lines (Z-Bar)

Нет текстового описания
