Pin Disconnect Conversion Kit (Z-Bar)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

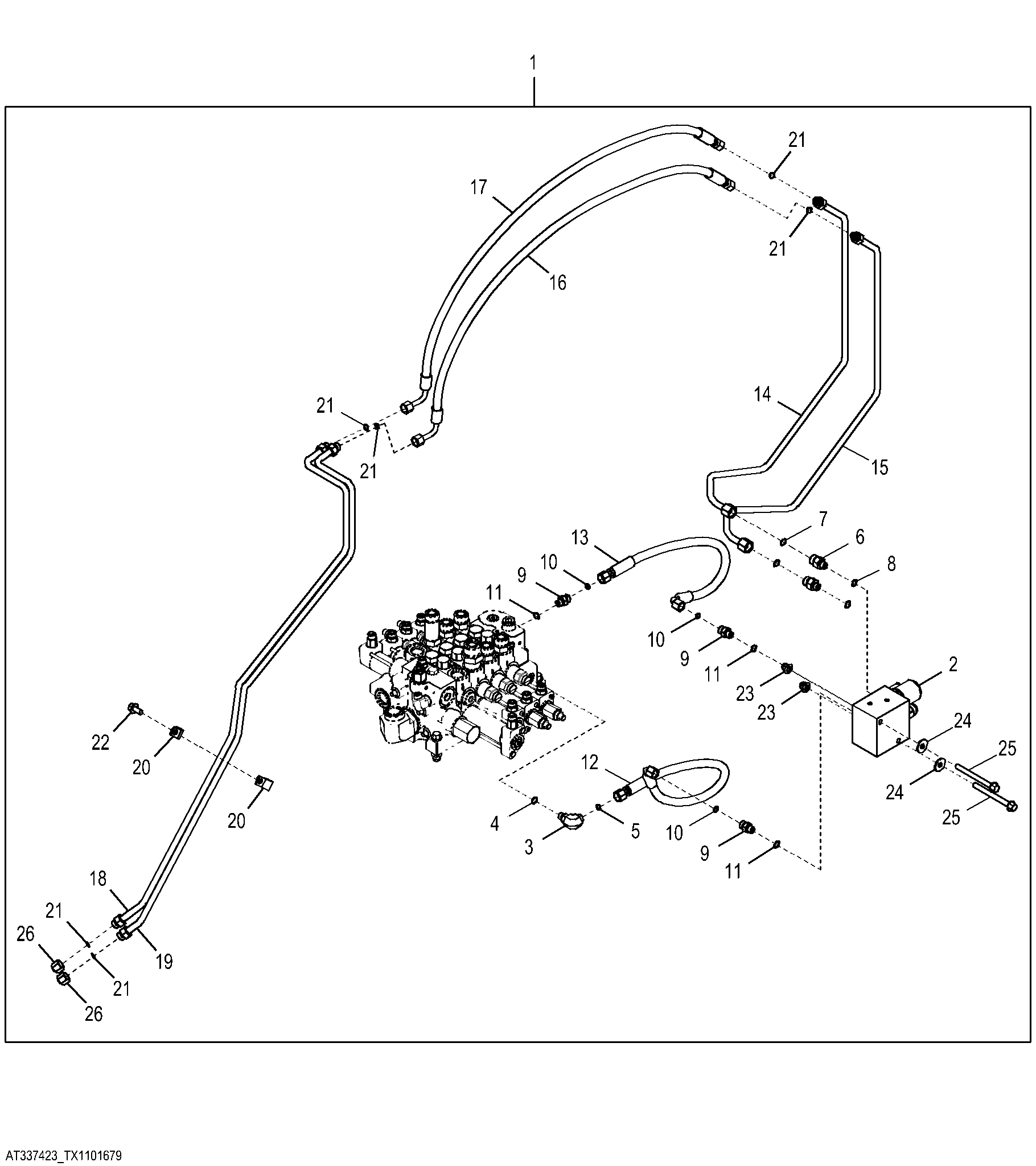

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT337423	1	Hose Kit	Whole Goods
2	AT334494	1	Control Valve	Pin Disconnect Valve Components On Separate Page
3	38H1004	1	Elbow Fitting	-
4	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
5	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
6	38H1173	2	Adapter Fitting	-
7	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
8	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	38H1160	3	Adapter Fitting	-
10	T77613	3	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
11	R26448	3	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
12	AT167553	1	Hydraulic Hose	17.4752" X 629 mm (24-3/4") X 17.4752"
13	AT167553	1	Hydraulic Hose	17.4752" X 629 mm (24-3/4") X 17.4752"
14	AT305424	1	Oil Line	-
15	AT305425	1	Oil Line	-
16	AT301930	1	Hydraulic Hose	17.4752" X 1117 mm (44") X 17.4752", Fabricate
17	AT301930	1	Hydraulic Hose	17.4752" X 1117 mm (44") X 17.4752", Fabricate
18	AT308805	1	Oil Line	-
19	AT308806	1	Oil Line	-
20	H75541	8	Clamp	-
21	T77613	6	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
22	19M7784	4	Screw	M10 X 20
23	14M7400	2	Lock Nut	M10
24	24M7296	2	Washer	10.500 X 30 X 2.500 mm
25	19M7836	2	Screw	M10 X 110
26	38H1415	2	Fitting	-

Pin Disconnect Conversion Kit (Z-Bar)

Нет текстового описания
