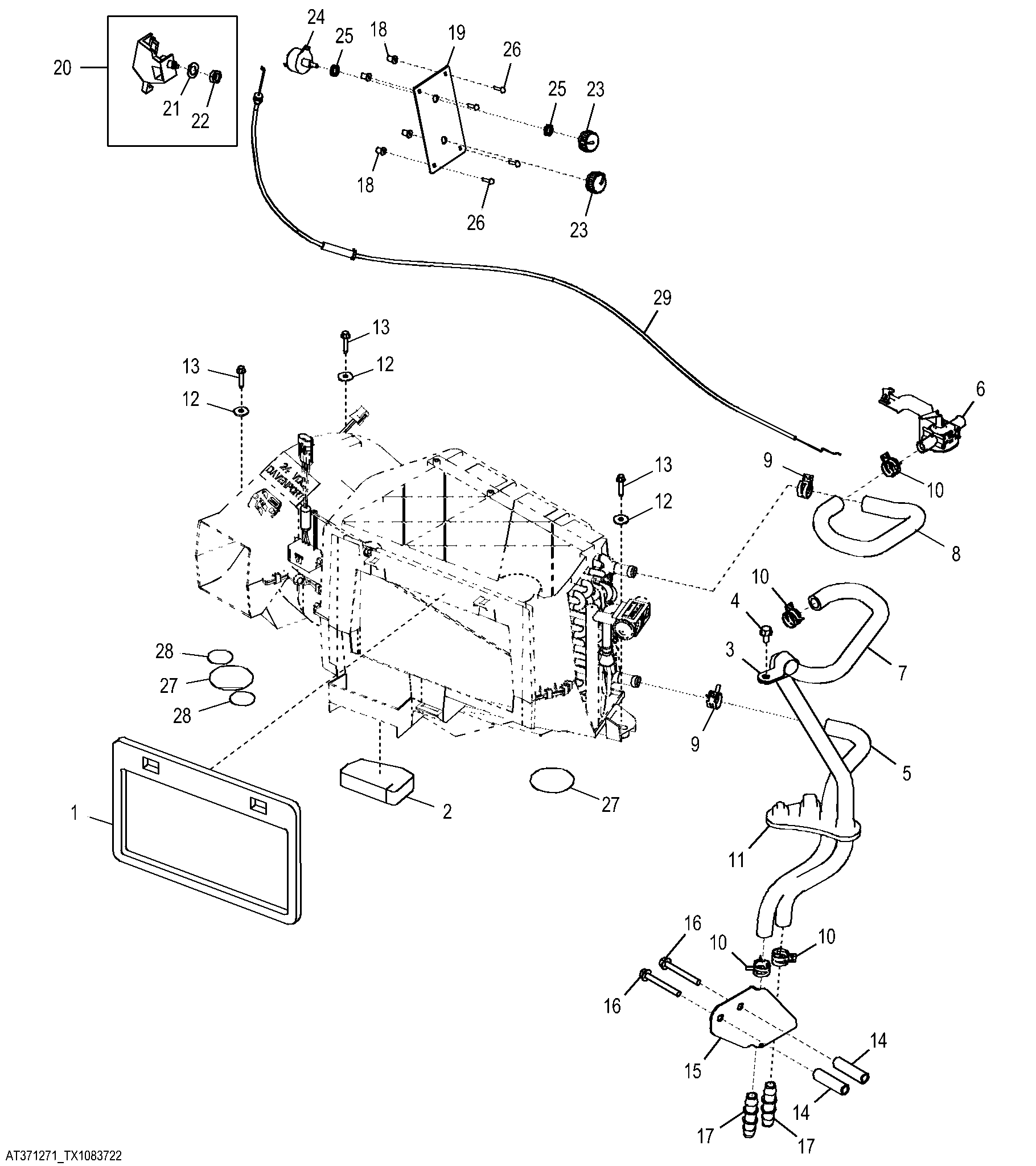

HVAC Module Lines and Control Cable (Heater Only)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T202742	1	Seal	-
2	T204124	1	Pad	-
3	T140924	1	Clamp	-
4	19M7865	1	Screw	M8 X 16
5	T245141	1	Hose	Inlet
6	RE263090	1	Valve	Water
7	T261665	1	Hose	Outlet
8	T261666	1	Hose	Outlet
9	AT330787	2	Clamp	SUB FOR T184924
10	AT330787	4	Clamp	SUB FOR R117721
11	T166297	1	Grommet	-
12	24M7100	3	Washer	6.600 X 22 X 2 mm
13	37M7104	3	Screw	M6 X 30
14	28H3388	2	Bushing	0.493" X 0.675" X 2-3/8"
15	T245139	1	Bracket	-
16	19M7803	2	Screw	M8 X 70
17	T160492	2	Fitting	-
18	T82792	4	Nut	-
19	T228574	1	Instrument Panel	-
20	RE46742	1	Control	Temperature Control
21	12H292	1	Lock Washer	1/2"
22	14H934	1	Nut	7/16"
23	AL76568	2	Knob	-
24	RE43497	1	Switch	-
25	R44165	2	Lock Nut	11.125 mm (7/16")
26	T82791	4	Screw	4.166 X 16.002 mm (0.164" X 0.630")
27	T206106	2	Label	Gray Circle
28	T186793	2	Label	Gray Circle
29	AT347919	1	Push Pull Cable	-

HVAC Module Lines and Control Cable (Heater Only)
