Diesel Particulate Filter Installation ( - 662334)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T265237	1	Mounting Parts	-
2	AT375421	3	Isolator	-
3	T265663	1	Bracket	-
4	AT366596	1	Strap	-
5	24M7544	2	Washer	13 X 25 X 3 mm
6	14M7718	2	Lock Nut	M12
7	24M7180	3	Washer	13 X 37 X 3 mm
8	14M7299	3	Flange Nut	M12
9	19M7784	4	Screw	M10 X 20
10	19M7787	3	Screw	M12 X 20
11	19M7791	2	Bolt	M12 X 40
12	AT374749	1	Exhaust Pipe	-
13	R528112	2	Seal	-
14	RE289839	2	Clamp	-
15	AT376151	1	Clamp	-
16	AT387231	1	Bracket	-
17	RE544911	1	Sensor Kit	Exhaust Filter Pressure Sensor Components On Separate Page
18	19M7784	2	Screw	M10 X 20
19	24M7238	2	Washer	8.700 X 17 X 2 mm
20	19M7407	2	Cap Screw	M8 X 25
21	19M7922	1	Cap Screw	M8 X 40
22	14M7707	1	Lock Nut	M8
23	AT387912	1	Air Flow Tube	-
24	AT386842	1	Air Flow Tube	-
25	RE540260	1	Fitting	-
26	RE542006	1	Strap	-
27	R527988	1	Strap	-
28	RE546926	1	Temperature Sensor	Exhaust Gas
29	19M7775	4	Screw	M6 X 16
30	T269640	2	Clamp	-
31	T269643	3	Clamp	-
32	T269639	1	Clamp	-
33	19M7866	3	Screw	M8 X 20, SUB FOR 19M7881 AND 24M7238
34	14M7298	1	Flange Nut	M8, SUB FOR 14M7273 AND 24M7238
35	AT375236	1	Exhaust Pipe	-
36	R528112	1	Seal	-
37	RE289839	1	Clamp	-

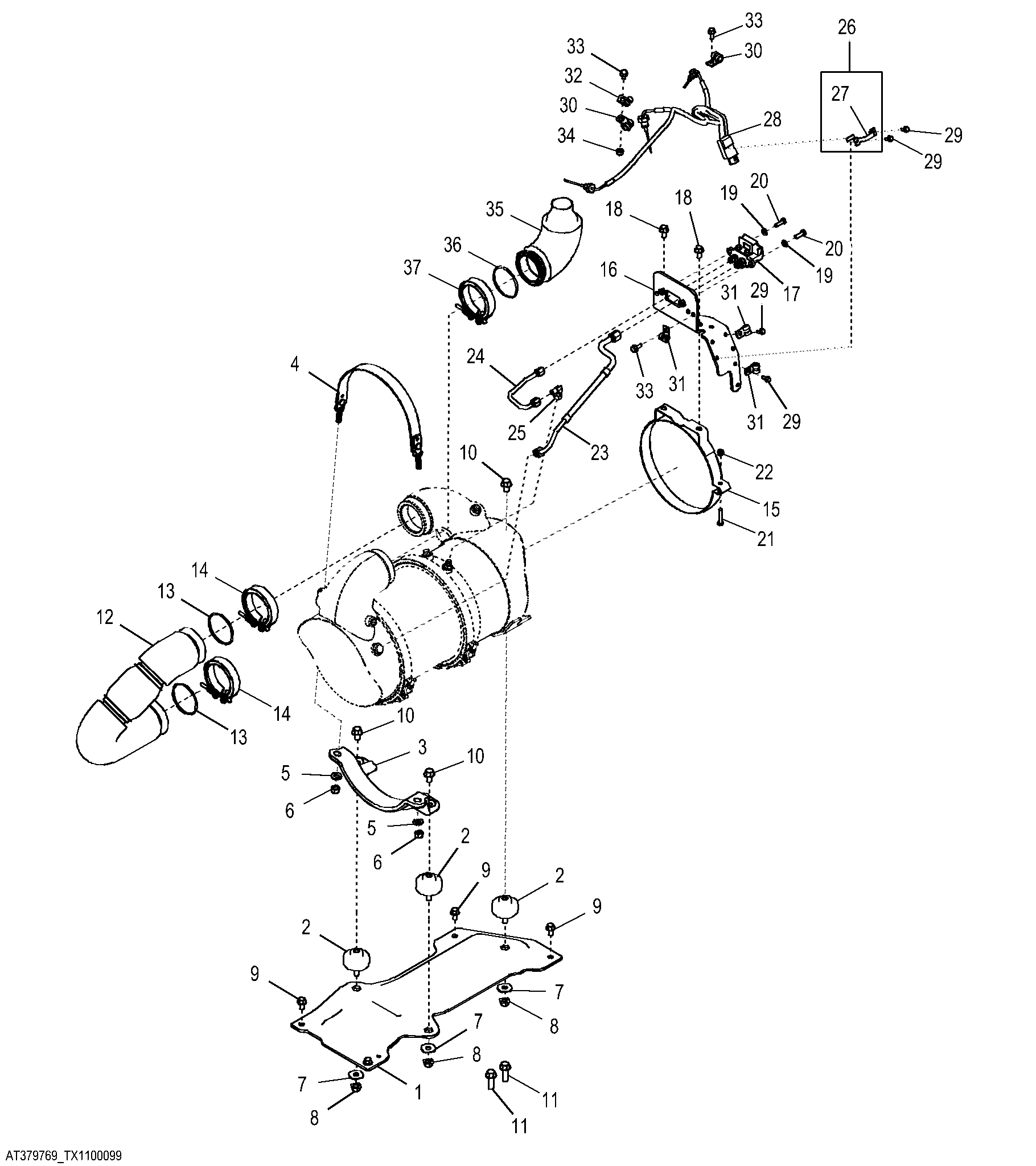

Diesel Particulate Filter Installation ( - 662334)

Нет текстового описания
