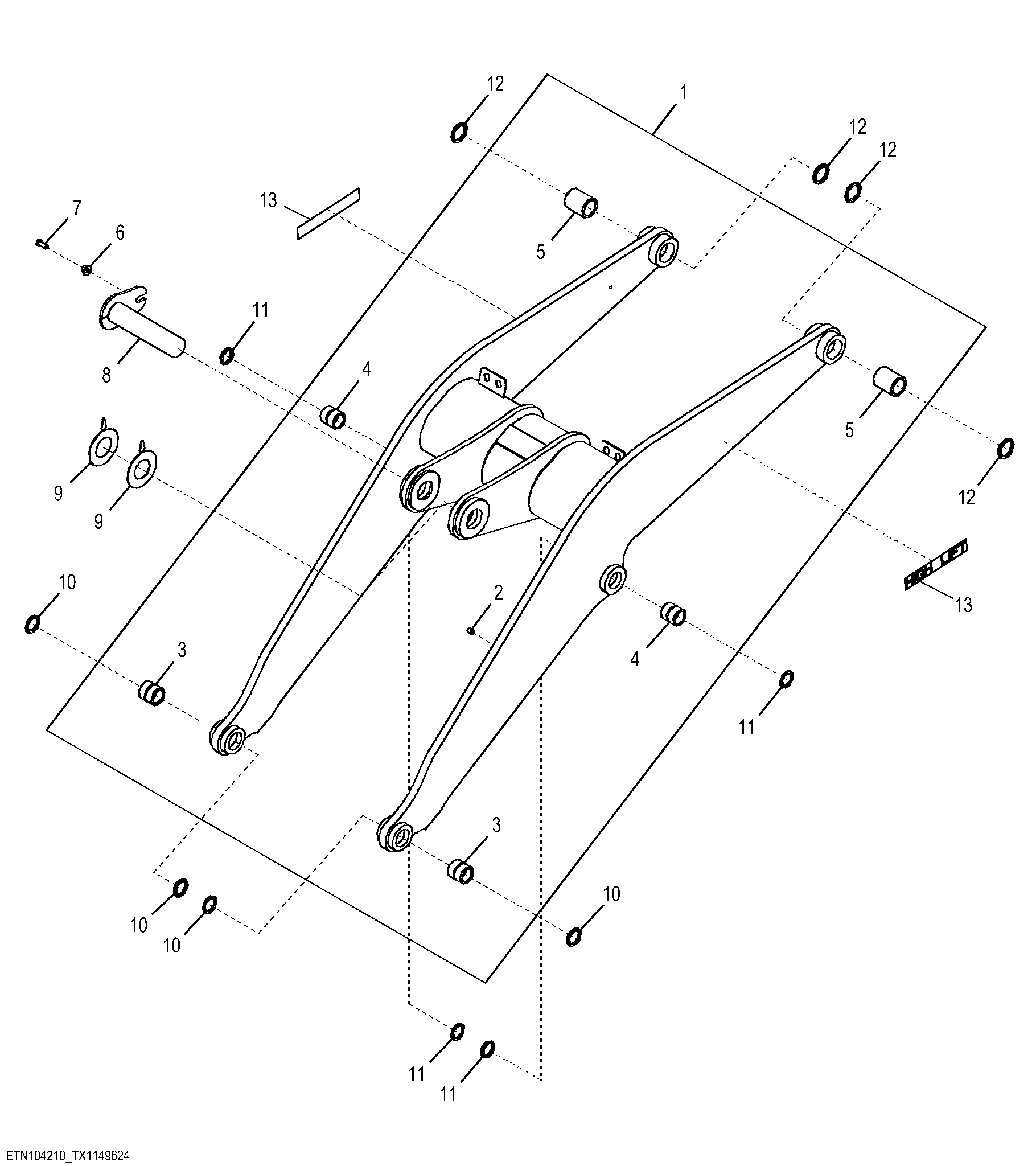

Loader Boom, High Lift Z-Bar ( - 002566)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT458415	1	Loader Boom	Convenience Assembly, SUB FOR AT389840
2	T72414	3	Bushing	-
3	T228825	2	Bushing	59.760 X 80.090 X 76 mm (2.353" X 3.153" X 2.992")
4	T168243	2	Bushing	59.780 X 75.130 X 76 mm (2.354" X 2.958" X 2.992")
5	T228831	2	Bushing	69.760 X 90.090 X 108 mm (2.746" X 3-35/64" X 4.252")
6	T176064	1	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
7	19M7488	1	Cap Screw	M16 X 40
8	AT207317	1	Pin	-
9	T419263	2	Shim	TK= 3.21mm, SUB FOR APPL T223721
10	T352829	4	Seal	SUB FOR T225567
11	T102135	4	Seal	-
12	T352773	4	Seal	SUB FOR T225569
13	T210796	2	Label	High Lift

Loader Boom, High Lift Z-Bar ( - 002566)
