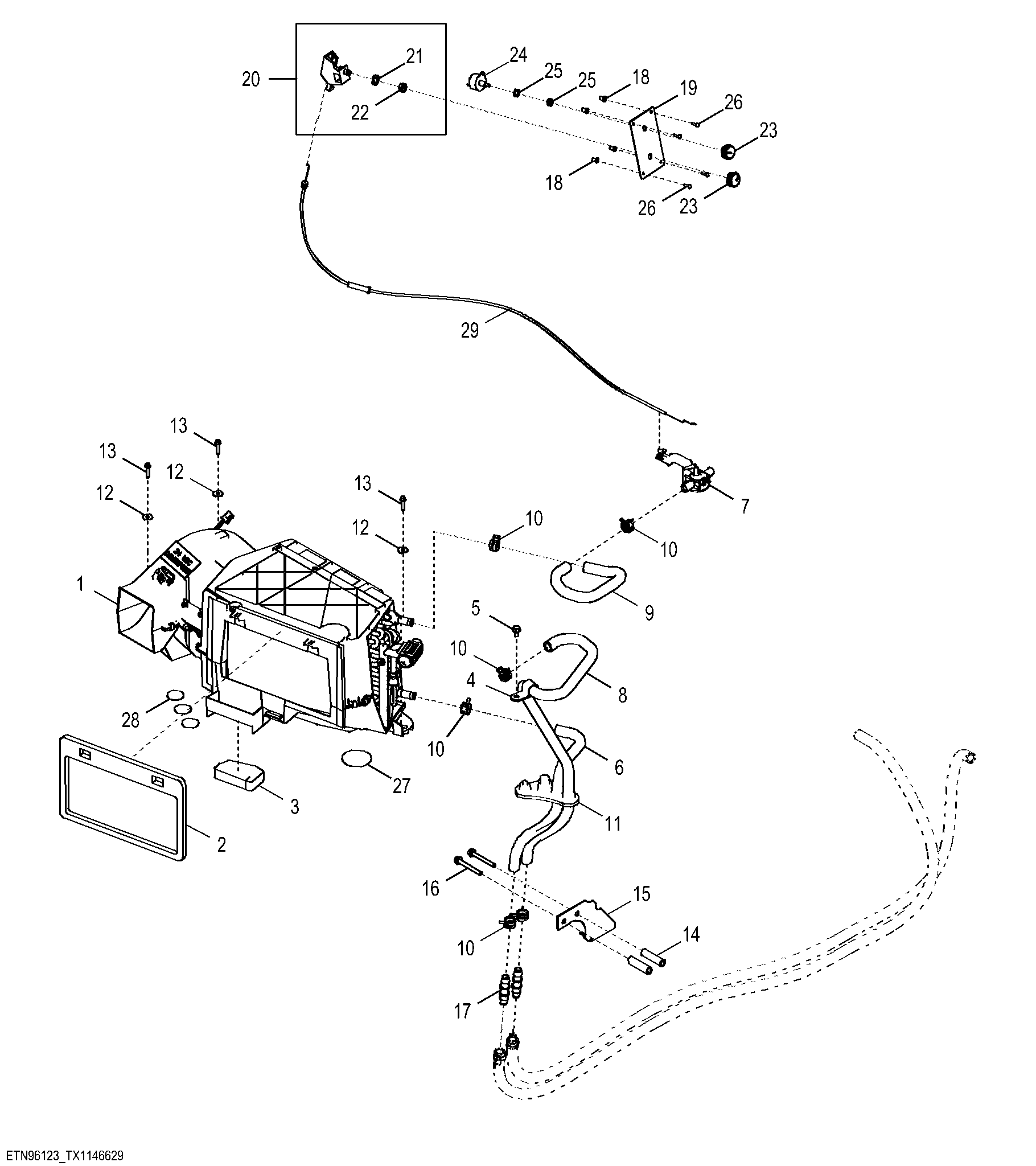

HVAC Module Lines and Control Cable (Heater Only) ( - 681149)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	HVAC Module Components Listed On Seperate Page
2	T202742	1	Seal	Recirculation
3	T204124	1	Pad	-
4	T140924	1	Clamp	-
5	19M7865	1	Screw	M8 X 16
6	T245141	1	Hose	Heater Inlet
7	RE263090	1	Valve	Heater Valve
8	T261665	1	Hose	Heater Outlet
9	T261666	1	Hose	Heater Outlet
10	T184924	6	Hose Clamp	-
11	T166297	1	Grommet	-
12	24M7100	3	Washer	6.600 X 22 X 2 mm
13	37M7104	3	Screw	M6 X 30
14	28H3388	2	Bushing	0.493" X 0.675" X 2-3/8"
15	T315459	1	Bracket	-
16	19M7803	2	Screw	M8 X 70
17	T160492	2	Fitting	-
18	T82792	4	Nut	-
19	T228574	1	Instrument Panel	Climate Controls
20	RE46742	1	Control	Temperature Control
21	12H292	1	Lock Washer	1/2"
22	14H934	1	Nut	7/16"
23	AL76568	2	Knob	-
24	RE43497	1	Switch	Blower Speed Switch
25	R44165	2	Lock Nut	SUB FOR E46066
26	T82791	4	Screw	-
27	T206106	1	Label	Gray Circle
28	T186793	3	Label	Gray Circle
29	AT347919	1	Push Pull Cable	Temperature Control

HVAC Module Lines and Control Cable (Heater Only) ( - 681149)
