HVAC Module Lines and Control Cable ( - 681289)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T202742	1	Seal	-
2	T204124	1	Pad	-
3	T245141	1	Hose	Inlet
4	T261665	1	Hose	Outlet
5	RE263090	1	Valve	Water
6	T261666	1	Hose	-
7	T184924	6	Hose Clamp	-
8	AT341630	1	Refrigerant Hose	Liquid
9	AT341613	1	Line	Suction
10	R10093	3	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
11	T143169	2	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
12	RE157329	1	Switch	Dual Pressure
13	R125223	1	Plate	-
14	19M8553	1	Screw	M6 X 16
15	T166297	1	Grommet	-
16	24M7100	3	Washer	6.600 X 22 X 2 mm
17	37M7104	3	Screw	M6 X 30
18	T239763	1	Funnel	-
19	T265735	1	Isolator	-
20	H114865	4	Clamp	-
21	AT352302	1	Line	Suction
22	AT352303	1	Line	Liquid
23	19M8318	2	Screw	M8 X 45
24	T82792	4	Nut	-
25	T228574	1	Instrument Panel	-
26	RE46742	1	Control	Temperature Control
27	12H292	1	Lock Washer	1/2"
28	14H934	1	Nut	7/16"
29	AL76568	2	Knob	-
30	AT347919	1	Push Pull Cable	-
31	RE43497	1	Switch	Blower Speed Dial
32	E46066	2	Nut	-
33	T82791	4	Screw	-
34	T140924	1	Clamp	-
35	19M7865	1	Screw	M8 X 16
36	T160492	3	Fitting	-
37	T315459	1	Bracket	-
38	19M7803	2	Screw	M8 X 70
39	28H3388	2	Bushing	0.493" X 0.675" X 2-3/8"
40	T330289	1	Check Valve	Dust Unloader
41	H224073	2	Tie Band	-
42	T186793	3	Label	Decorative - Gray Circle

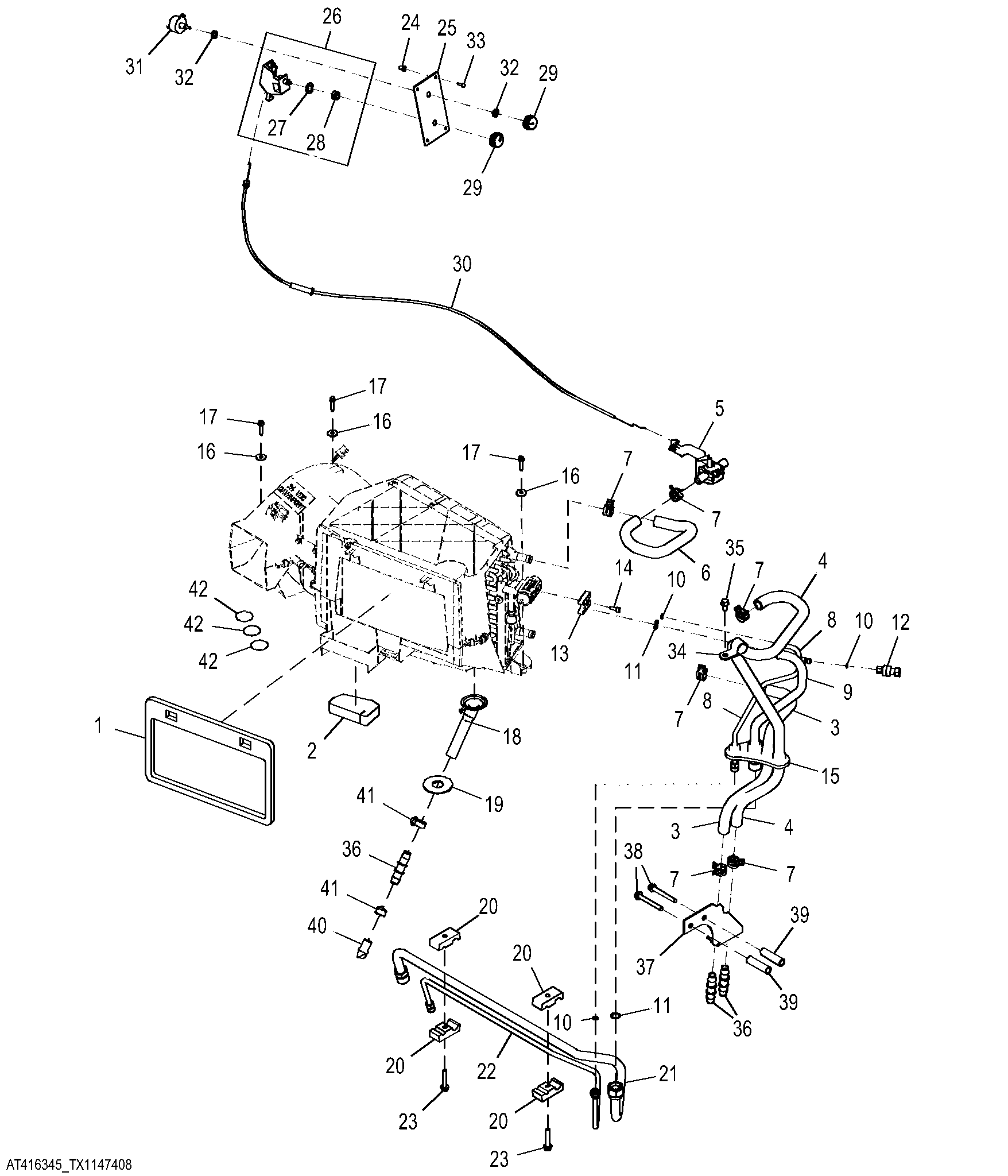

HVAC Module Lines and Control Cable ( - 681289)

Нет текстового описания
