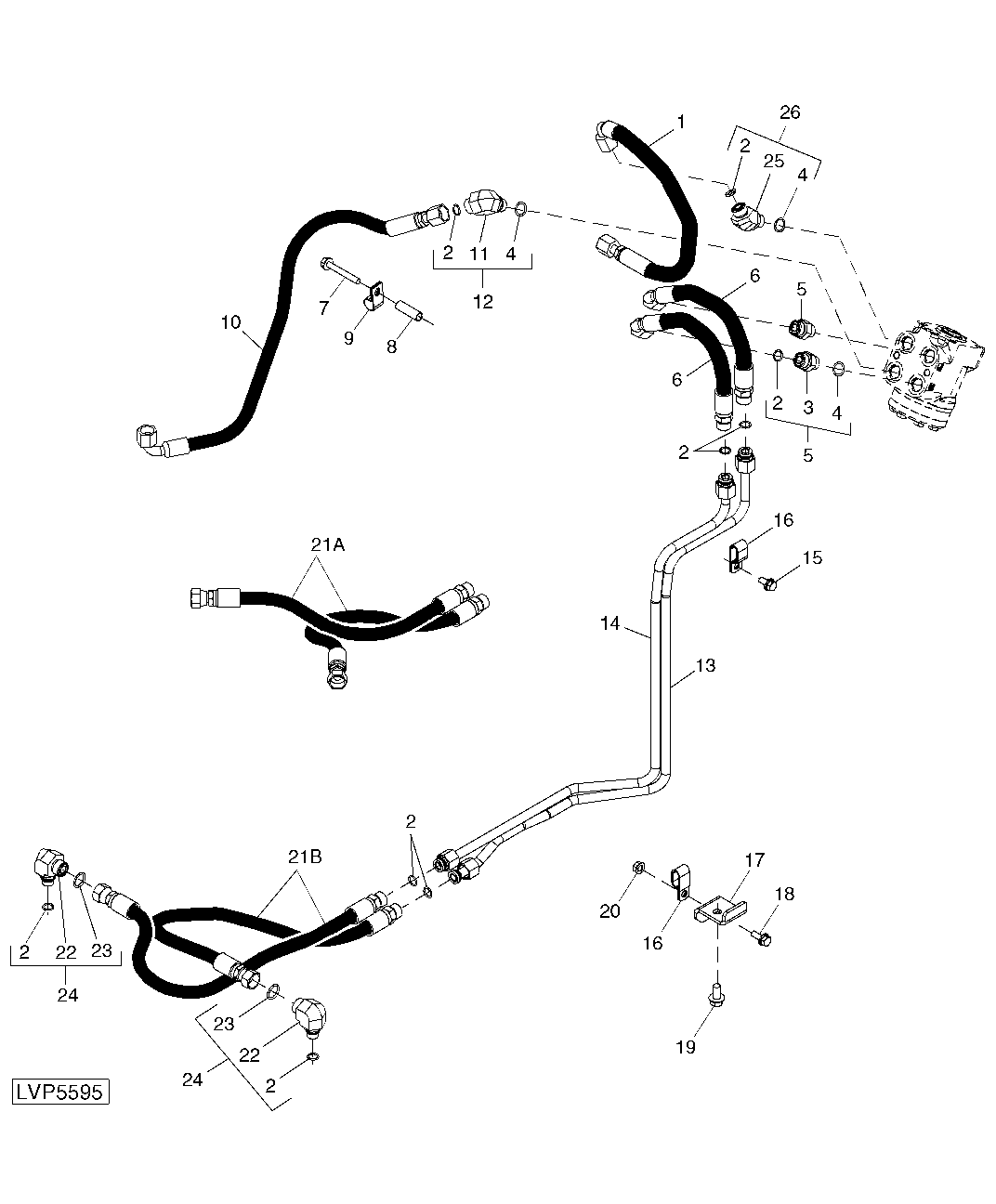

STEERING HYDRAULIC LINES (ISOLATED OPEN OPERATOR STATION / CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE224842	1	Hydraulic Hose	RETURN
2	T77857	10	O-Ring	M18
3	38H5003	3	Adapter Fitting	-
4	51M7043	4	O-Ring	15.300 X 2.200 mm
5	61M5003	3	Adapter Fitting	ORDER 38H5003, 51M7043 AND T77857
6	RE200830	2	Hydraulic Hose	-
7	19M7801	1	Screw	M8 X 60, HS=10.9
8	H141966	1	Sleeve	-
9	T76719	1	Clamp	-
10	RE200833	1	Hydraulic Hose	-
11	38H5017	1	Elbow Fitting	-
12	61M5017	1	Elbow Fitting	ORDER 38H5017, 51M7043 AND T77857
13	RE189811	1	Oil Line	LH
14	RE189814	1	Oil Line	RH
15	19M7865	1	Screw	M8 X 16, HS=10.9
16	R35668	2	Clamp	-
17	R198654	1	Bracket	-
18	19M7866	1	Screw	M8 X 20
19	19M7784	1	Screw	M10 X 20, HS=10.9
20	14M7298	1	Flange Nut	M8
22	61M5023	2	Elbow Fitting	ORDER 38H5023, 51M7041 AND T77857
23	51M7041	2	O-Ring	11.300 X 2.200 mm
24	61M5023	2	Elbow Fitting	ORDER 38H5023, 51M7041 AND T77857
25	38H5071	1	Elbow Fitting	-
26	61M5071	1	Elbow Fitting	ORDER 38H5071, 51M7043 AND T77857
21A	RE199570	2	Hydraulic Hose	(2WD)
21B	RE199571	2	Hydraulic Hose	(MECHANICAL FRONT WHEEL DRIVE)

STEERING HYDRAULIC LINES (ISOLATED OPEN OPERATOR STATION / CAB)

Нет текстового описания
