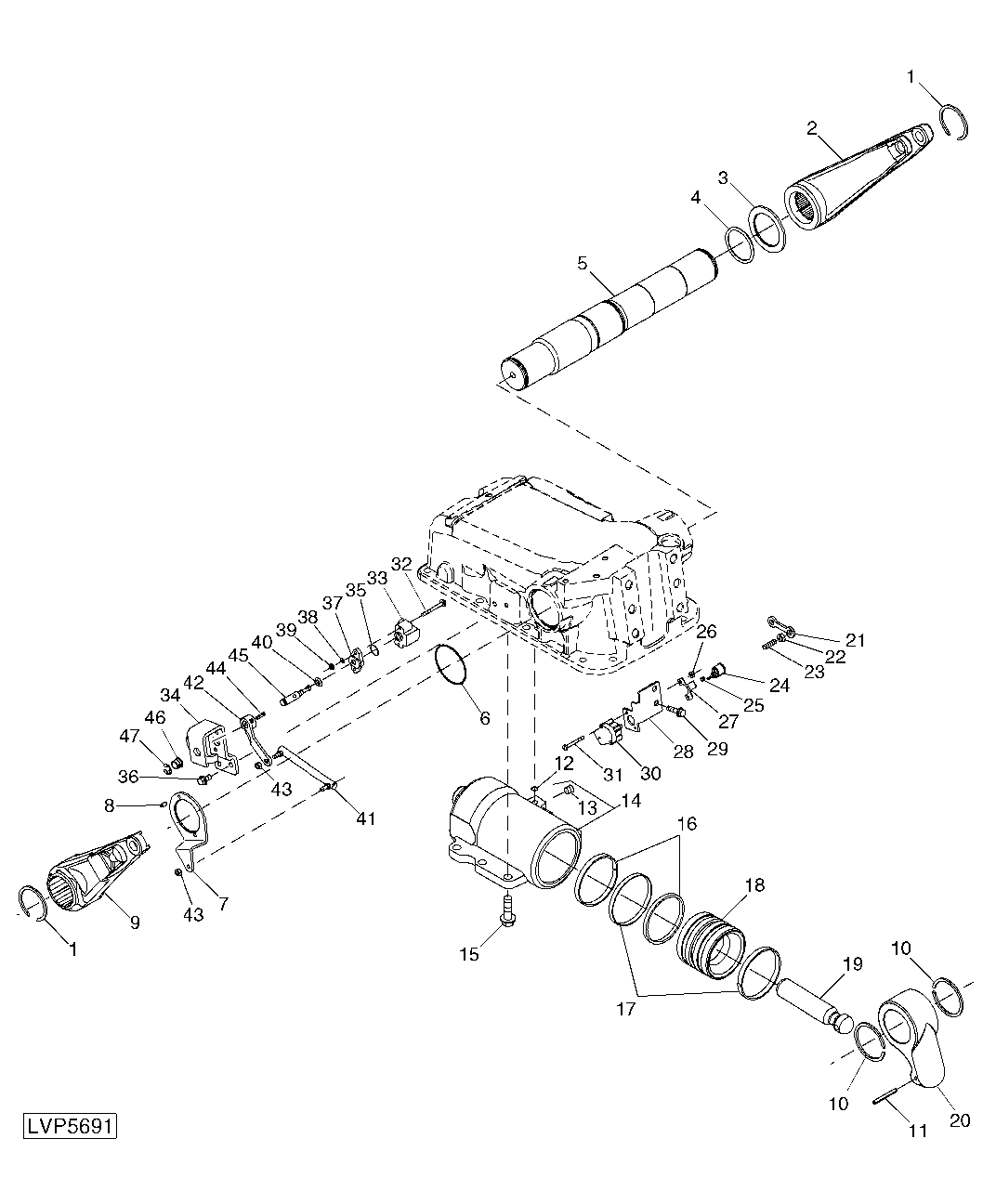

LIFT ARMS, SHAFT AND CYLINDER (ELECTRO-HYDRAULIC HITCH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R712R	2	Snap Ring	-
2	R109267	1	Arm	-
3	R105158	1	Washer	-
4	A4494R	1	O-Ring	-
5	R105156	1	Rockshaft	-
6	R105215	1	O-Ring	-
7	R197509	1	Washer	-
8	34M7059	2	Spring Pin	6 X 12 mm
9	R105157	1	Lift Arm	-
10	R26246	2	Snap Ring	-
11	34H320	1	Spring Pin	1/4" X 2-1/4"
12	T75497	1	O-Ring	-
13	15H275	1	Pipe Plug	1/4"
14	RE196074	1	Cylinder	-
15	19M7769	6	Screw	M14 X 45, HS=12.9
16	R141191	2	Wear Ring	-
17	AL33017	1	Seal Kit	-
18	R141190	1	Piston	-
19	R105155	1	Rod	-
20	R105154	1	Arm	-
21	L156822	1	Ball Joint	-
22	55M7013	1	Ball Stud	-
23	14M7297	1	Nut	M5
24	R166070	1	Arm	-
25	R161080	1	Clip	-
26	14M7100	2	Nut	M4
27	R194800	1	Bracket	-
28	RE198953	1	Bracket	-
29	19M7868	2	Screw	M8 X 30, HS=10.9
30	RE195525	1	Hitch Draft Sensor	-
31	21M7176	2	Screw	M4 X 35
32	21H1390	2	Screw	0.190" X 1-3/4"
33	RE261354	1	Sensor	(SUB FOR RE56165)
34	R197674	1	Bracket	-
35	P48347	2	O-Ring	-
36	19M7865	2	Screw	M8 X 16, HS=10.9
37	R86457	1	Support	-
38	12M7060	2	Washer	5.300 mm
39	14H631	2	Nut	0.190"
40	R112679	1	Seal	-
41	RE54029	1	Tie Rod Assembly	-
42	R40915	1	Lever	-
43	14H860	2	Nut	1/4"
44	R56504	1	Spring Pin	-
45	R198004	1	Shaft	-
46	R41076	1	Grommet	-
47	R26871	1	Snap Ring	-

LIFT ARMS, SHAFT AND CYLINDER (ELECTRO-HYDRAULIC HITCH)
