HYDRAULIC OIL COOLER LINES (FIELD INSTALLATION KIT) (SYNCSHUTTLE™ TRANSMISSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE242352	1	Oil Line	-
2	T77857	5	O-Ring	-
3	14M7298	1	Flange Nut	M8
4	H121168	1	Plate	-
5	H135156	2	Clamp	-
6	19M8319	1	Screw	M8 X 50, HS=10.9
7	RE224452	1	Oil Line	SUPPLY
8	RE240673	1	Oil Line	RETURN
10	-	1	Part 11	(SUB FOR R217620)
11	RE244531	2	Hydraulic Hose	(SUB FOR RE212303 ) (SUB RE286041 AND RE286042)
11	RE286041	1	Hydraulic Hose	SUPPLY
11	RE286042	1	Hydraulic Hose	RETURN
12	19M7775	2	Screw	M6 X 16, HS=10.9
13	24M7100	2	Washer	6.600 X 22 X 2 mm
14	19M7865	2	Screw	M8 X 16, HS=10.9
15	24M7298	2	Washer	8.400 X 25 X 2 mm
9A	R236588	1	Deflector	(STRADDLE MOUNT/ISOLATED OPEN OPERATOR STATION)
9B	R236589	1	Deflector	(CAB)

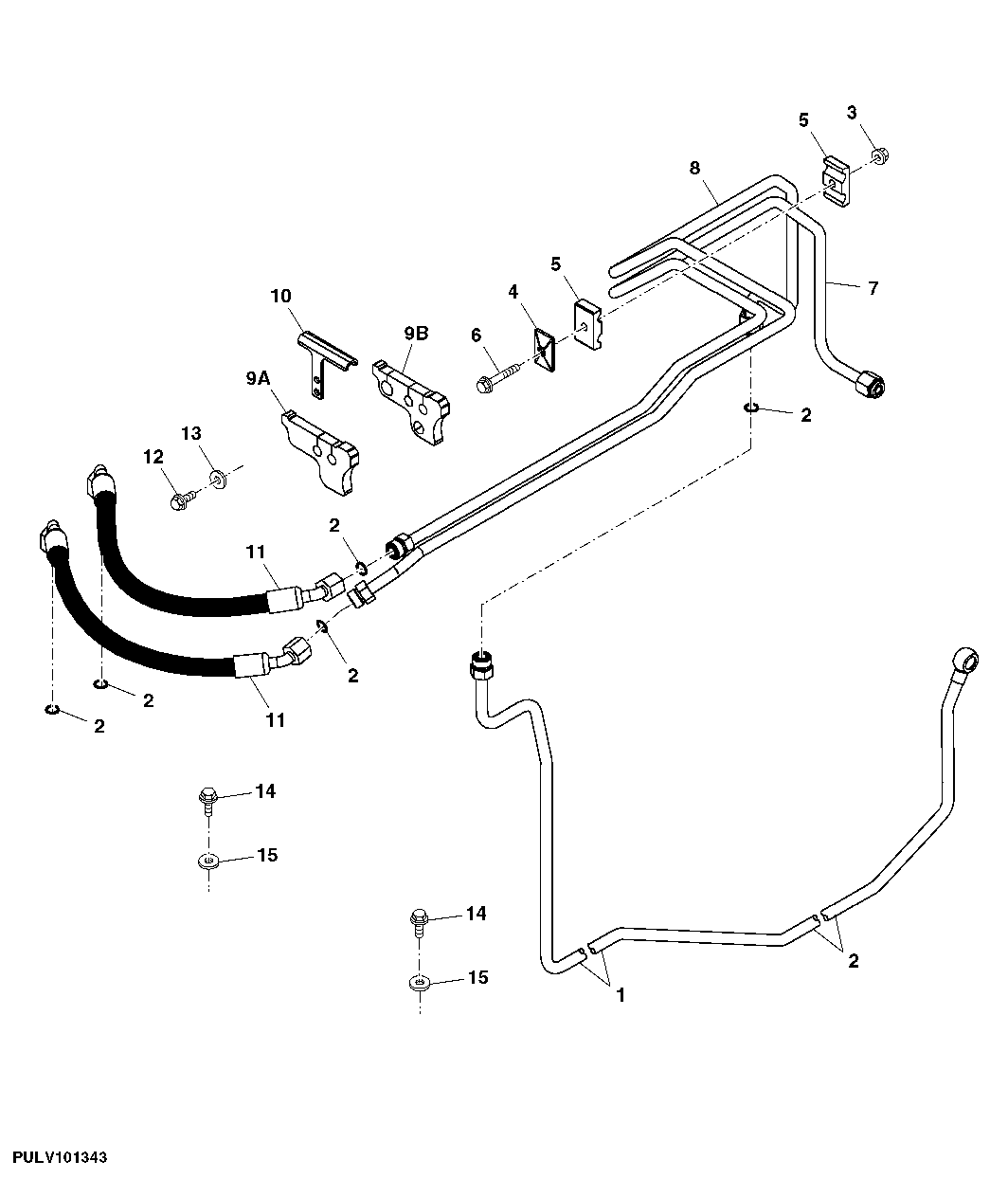

HYDRAULIC OIL COOLER LINES (FIELD INSTALLATION KIT) (SYNCSHUTTLE™ TRANSMISSION)
