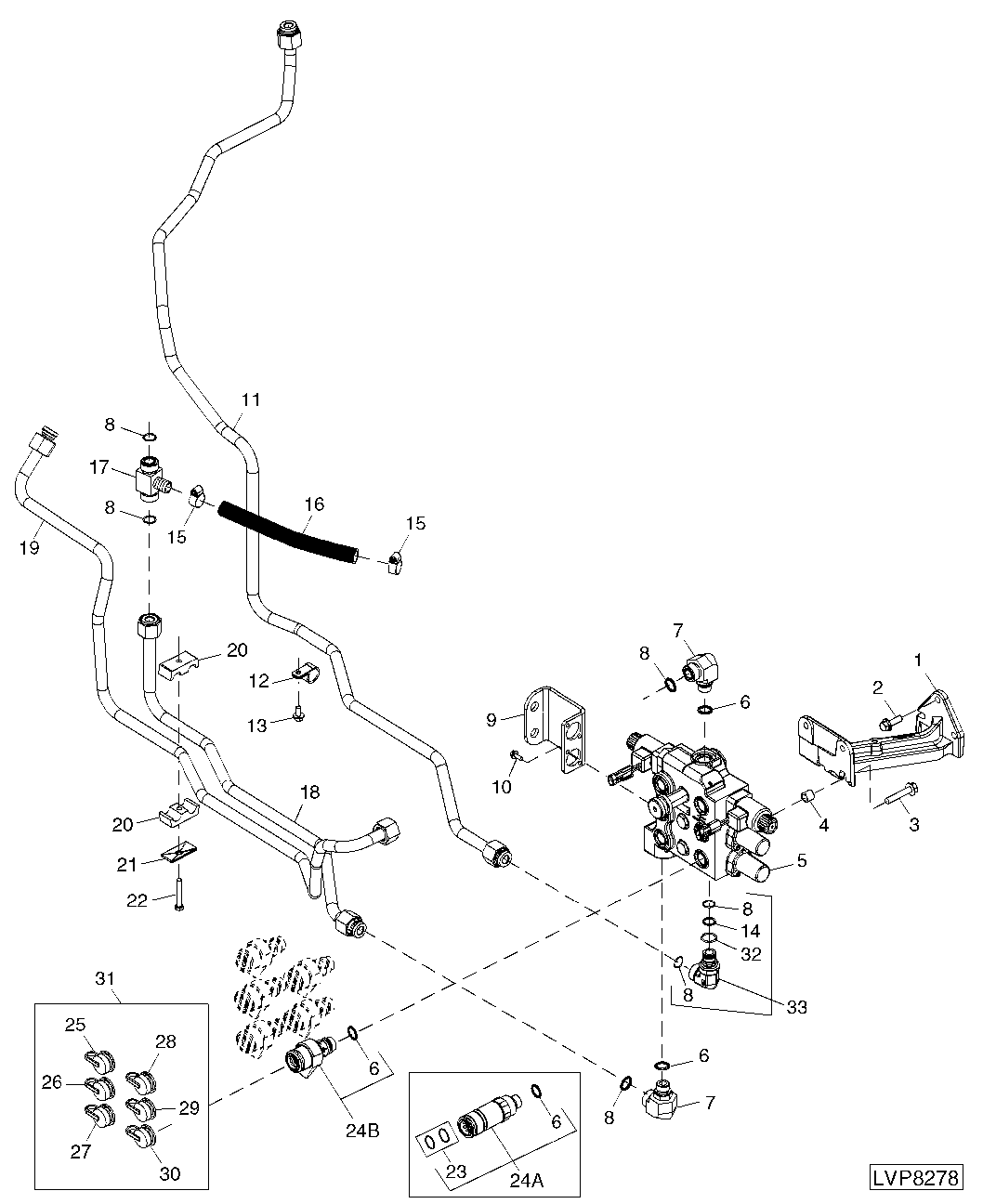

HYDRAULIC LINES TRIPLE MID WITH REAR SCV

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ12058	1	Bracket	SUB FOR RE229022
2	19M7786	3	Screw	M10 X 30, HS=10.9
3	19M7805	3	Screw	M10 X 45, HS=10.9
4	28H3401	3	Spacer	0.742" X 1.050" X 5/8"
5	RE248041	1	Selective Control Valve	ORDERRE274561
5	RE274561	1	Selective Control Valve	-
6	51M7045	8	O-Ring	19.300 X 2.200 mm
7	38H5066	2	Elbow Fitting	-
8	T77858	6	O-Ring	-
9	R249808	1	Bracket	SUB FOR R180431
10	19M7775	4	Screw	M6 X 16, HS=10.9
11	RE217126	1	Oil Line	to Rear SCV
12	AH78237	1	Clamp	-
13	19M7865	1	Screw	M8 X 16, HS=10.9
14	R46702	1	Back-Up Ring	-
15	TY22467	2	Clamp	-
16	TY22563	1	Bulk Hose	LGTH = 255 mm, SUB FOR R208340
17	RE208063	1	Tee Fitting	-
18	RE217122	1	Oil Line	Mid SCV to Filter
19	RE217121	1	Oil Line	Hitch to Mid SCV
20	H135155	2	Clamp	-
21	H112567	1	Plate	-
22	19M7981	1	Cap Screw	M8 X 55, HS=10.9
23	RE186599	6	Seal	-
25	-	1	Part 28	ORDER AW28043; Green
26	-	1	Part 29	ORDER AW28043; Red
27	-	1	Part 30	ORDER AW28043; Yellow
28	-	1	Part 31	ORDER AW28043; Orange
29	-	1	Part 32	ORDER AW28043; Blue
30	W42417	1	Plug	Black
31	AW28043	1	Plug	Dust Cap
32	51M7047	1	O-Ring	23.600 X 2.900 mm
33	RE209497	1	Elbow Fitting	-
24A	RE219421	6	Hyd. Quick-Connect Coupler	ORDER RE255757
24B	RE255757	6	Hyd. Quick-Connect Coupler	INCLUDES AW33193
24B	AW33193	6	Seal Kit	-

HYDRAULIC LINES TRIPLE MID WITH REAR SCV
