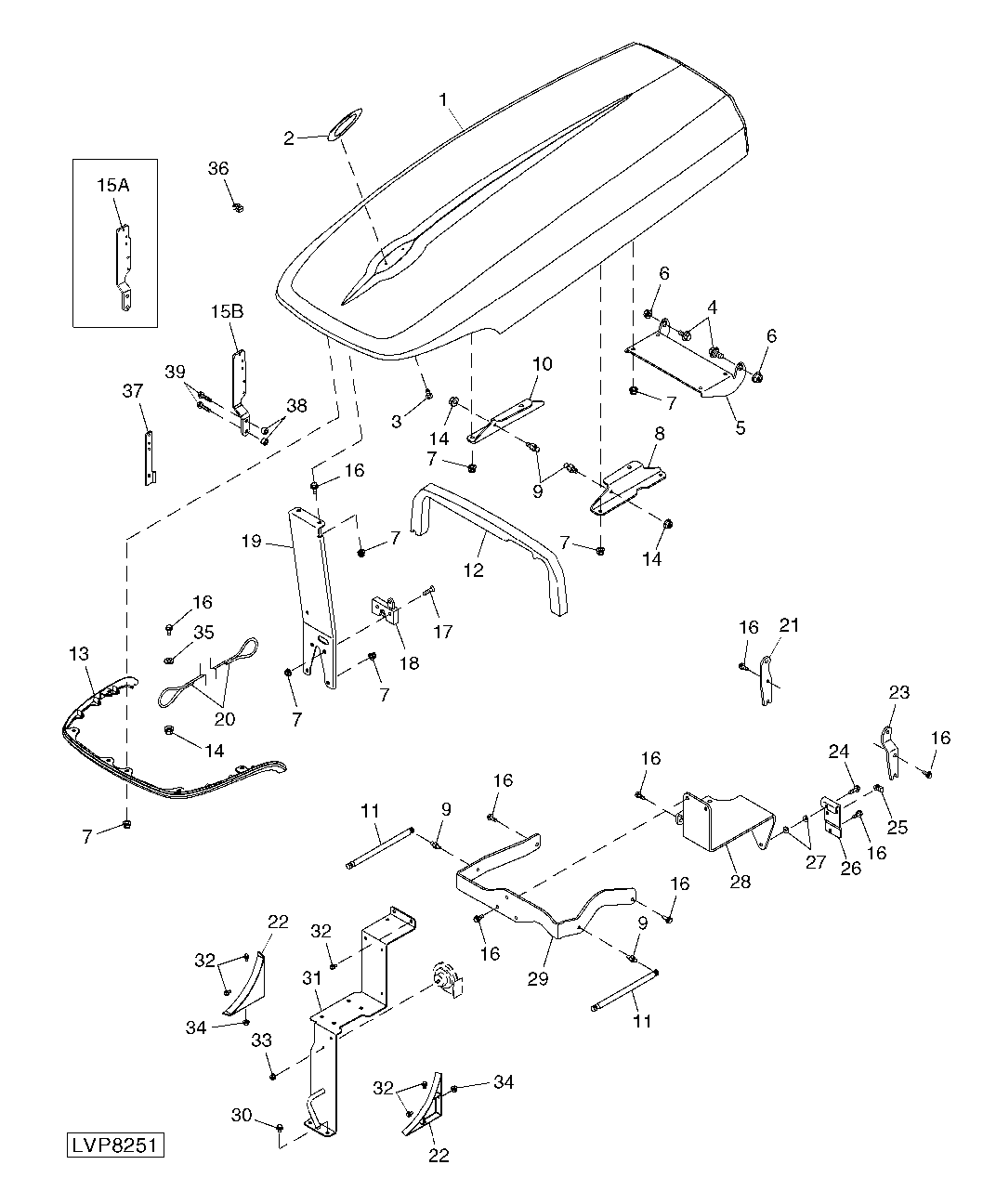

HOOD AND MOUNTING PARTS (STRADDLE MOUNT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R252673	1	Hood	(SUB FOR R188982)
2	R169906	1	Device	-
3	37M7181	2	Screw	-
4	R124180	2	Bolt	-
5	R210921	1	Hinge	-
6	14M7296	2	Flange Nut	M10
7	14M7396	22	Lock Nut	M8
8	R198912	1	Bracket	LH
9	L78979	4	Ball Stud	-
10	R224036	1	Bracket	RH
11	RE218643	2	Gas Operated Cylinder	-
12	R197110	1	Seal	-
13	R204684	1	Flange	-
14	14M7298	4	Flange Nut	M8
16	19M7866	15	Screw	M8 X 20, HS=10.9
17	19M7798	2	Screw	M8 X 40, HS=10.9
18	RE206779	1	Latch	-
19	R198913	1	Bracket	-
20	SJ293993	1	Cable	(SUB FOR RE228162)
21	R198297	1	Plate	RH
22	R220363	2	Panel	-
23	R215564	1	Plate	LH
24	19M7867	1	Screw	M8 X 25, HS=10.9
25	R134098	2	Nut	-
26	R237498	1	Bracket	-
27	24M7298	2	Washer	8.400 X 25 X 2 mm
28	RE206516	1	Bracket	-
29	R198120	1	Support	-
30	19M7864	2	Screw	M8 X 12, HS=10.9
31	RE239983	1	Bracket	-
32	19M7774	6	Screw	M6 X 12, HS=10.9
33	14M7303	1	Flange Nut	M6
34	14M7397	4	Lock Nut	M6
35	24H1314	1	Washer	13/32" X 1-3/4" X 7/64"
36	R227001	6	Clip	-
37	R236931	1	Bracket	-
38	R130484	2	Spacer	-
39	19M7868	2	Screw	M8 X 30
15A	R236929	1	Bracket	(SUB R265434 ) (ALSO ORDER (2) R130484 AND (2) 19M7868)
15B	R265434	1	Bracket	-

HOOD AND MOUNTING PARTS (STRADDLE MOUNT)
