DUAL MID SCV JOYSTICK (ISOLATED OPEN OPERATOR STATION / CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE207317	1	Basic Control Unit	(SEE SEPARATE ASSEMBLY)
2	19M8069	2	Screw	M6 X 55, HS=10.9
3	24M7054	4	Washer	6.400 X 12 X 1.600 mm
4	14M7303	2	Flange Nut	M6
5	R218827	1	Shield	LH
6	R208766	1	Shield	RH
7	99M7014	1	Plug	-
8	37M7068	4	Screw	-
9	19M7784	3	Screw	M10 X 20, HS=10.9
10	RE72747	1	Bracket	-
11	21M7296	2	Screw	M6 X 20
12	R135870	2	Nut	-
13	19M7865	1	Screw	M8 X 16, HS=10.9
14	03M7216	1	Bolt	M8 X 50, (SQUARE NECK)
15	03M7187	2	Bolt	M8 X 35, (SQUARE NECK)
16	R109390	2	Clamp	-
17	14M7298	3	Flange Nut	M8
18	14M7376	1	Lock Nut	M6
19	21M7292	1	Screw	M6 X 16
20	R236219	1	Cover	-
21	R70350	2	Grommet	-
22	SJ293992	2	Push Pull Cable	(SUB FOR RE220895)
23	R128357	2	Pin Fastener	-
24	M112711	2	Pin	-
25	21H1486	2	Screw	0.190" X 1-1/8"
26	LVA12162	2	Lock Nut	-
27	37M7355	2	Screw	-
28	37M7356	1	Screw	-
29	LVU16701	1	Grip	OUTER
30	LVU16651	1	Grip	INNER

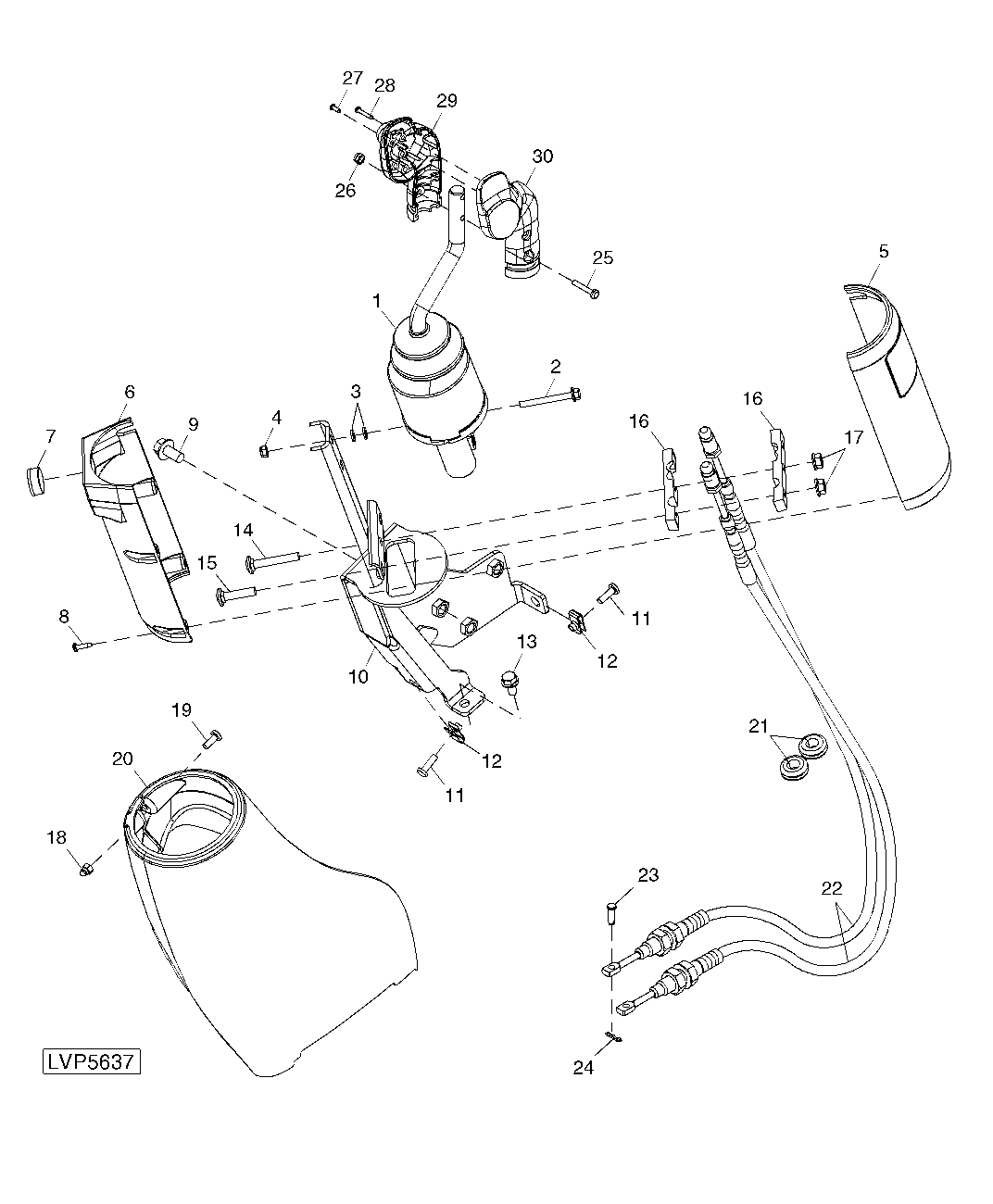

DUAL MID SCV JOYSTICK (ISOLATED OPEN OPERATOR STATION / CAB)
