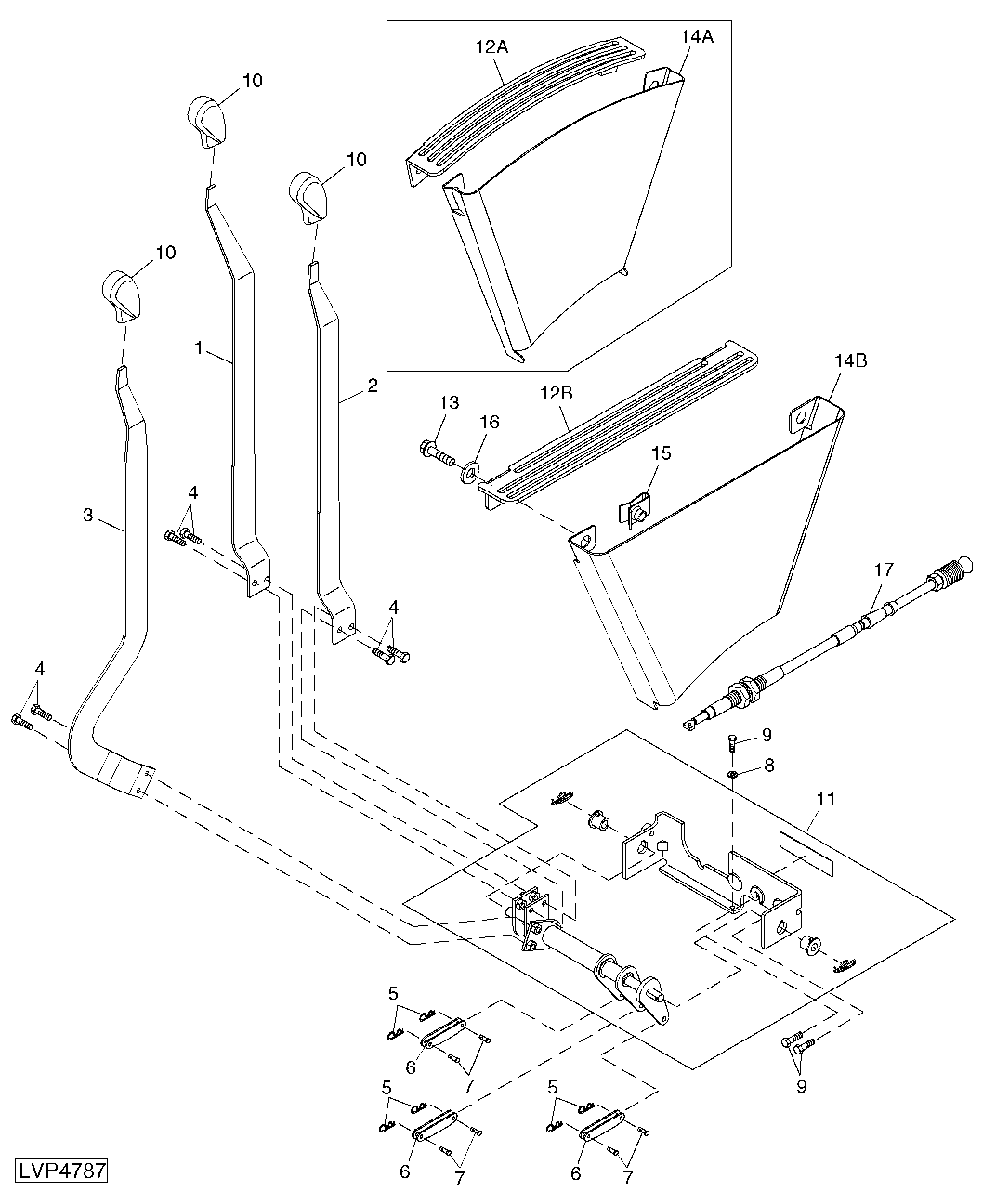

SCV LEVERS AND BRACKET (STRADDLE MOUNT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R177778	1	Lever	-
2	R177777	1	Lever	-
3	R177776	1	Lever	-
4	19M7923	6	Cap Screw	M6 X 12, (HS=10.9)
5	M112711	6	Pin	(SUB FOR M800051, THIS APPLICATION)
6	R178966	3	Clevis	-
7	45M7113	6	Pin Fastener	6 X 16 mm
8	24M7298	1	Washer	8.400 X 25 X 2 mm
9	19M7865	3	Screw	M8 X 16, (HS=10.9)
10	M48534	3	Knob	-
11	RE73626	1	Control Lever	-
13	19M7863	2	Screw	M6 X 25, (HS=10.9)
15	M84972	2	Nut	-
16	24M7139	2	Washer	6.400 X 18 X 1.600 mm
17	RE179150	3	Push Pull Cable	-
12A	R180285	1	Drawer Slide	(ORDER R218788)
12B	R218788	1	Guide	-
14A	R184153	1	Cover	(ORDER R218787)
14B	R218787	1	Cover	-

SCV LEVERS AND BRACKET (STRADDLE MOUNT)

Нет текстового описания
