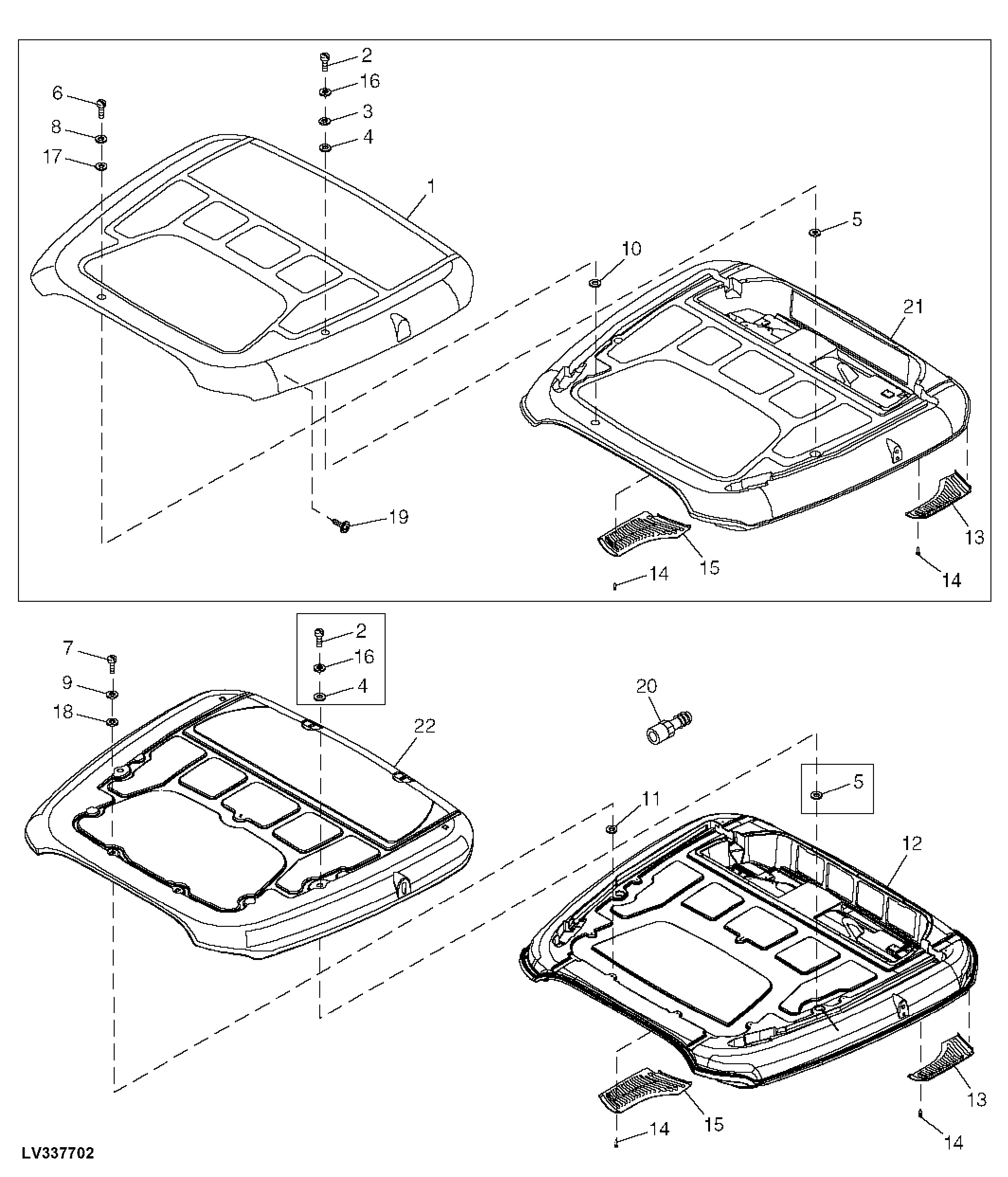

Roof(SyncShuttle™ Transmission)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R139581	1	Roof	Outer
2	19M7843	2	Screw	M16 X 35, HS = 10.9, USE WITH R139581 OR R188639
3	24M7137	2	Washer	25 X 40 X 4 mm
4	R88646	2	Washer	USE WITH R139581 OR R188639
5	R191103	2	Washer	SUB FOR R179995USE WITH R139581 OR R188639
6	19M7862	5	Screw	M6 X 20, HS = 10.9
7	19M7863	7	Screw	M6 X 25, HS = 10.9, USE WITH R188639
7	19M7863	8	Screw	M6 X 25, HS = 10.9, (USE WITH R200628)
8	24M7024	5	Washer	9 X 28 X 3 mm
9	24H1908	7	Washer	17/64" X 1-3/4" X 0.095", USE WITH R188639
9	24H1908	8	Washer	17/64" X 1-3/4" X 0.095", USE WITH R200628
10	R191105	5	Washer	SUB FOR R185614
11	R191105	8	Washer	SUB FOR R185614) (USE WITH R200628
11	R191105	7	Washer	SUB FOR R185614) (USE WITH R188639
12	R199287	1	Roof	Inner SUB FOR R193183
13	R214103	1	Louver	LH, SUB FOR R204665
14	37M7218	8	Screw	-
15	R214102	1	Louver	RH, SUB FOR R204663
16	24H1372	2	Washer	21/32" X 1-1/2" X 0.060", USE WITH R139581 OR R188639
17	A21710	5	Washer	-
18	L55162	7	Washer	USE WITH R188639
18	L55162	8	Washer	USE WITH R200628
19	37M7222	7	Screw	-
20	R194300	2	Hose Fitting	-
21	R139589	1	Roof	Inner (ORDER R199287, R200628, (8) 19M7863, (8) 24H1908, (8) R191105 AND (8) L55162)
22	R188639	1	Roof	Outer ORDER R200628
22	R200628	1	Roof	-
