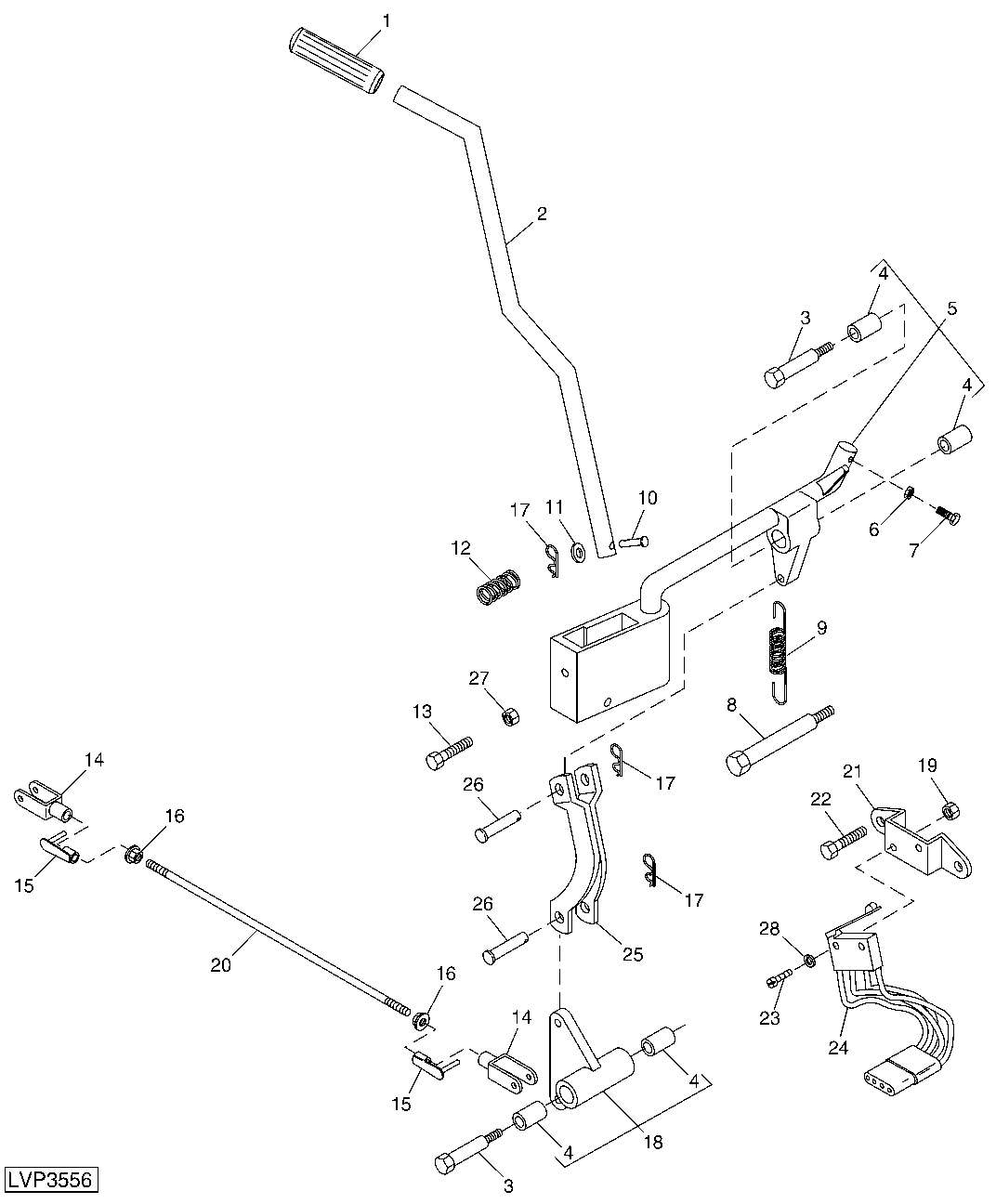

REAR PTO LEVER AND LINKAGE (STRADDLE MOUNT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R197506	1	Knob	(SUB FOR R109330, THIS APPLICATION)
2	R137718	1	Lever	-
3	R105271	2	Screw	-
4	R109294	4	Bushing	-
5	RE194205	1	Hub	(SUB FOR RE71779)
6	14M7298	1	Flange Nut	M8
7	19M7897	1	Screw	M8 X 35, (HS=10.9)
8	R105291	1	Bolt	-
9	R33279	1	Spring	-
10	Z21059	1	Pin Fastener	8 X 40 mm (0.315" X 1.575")
11	24M7036	1	Washer	9 X 16 X 1.600 mm
12	T70920	1	Compression Spring	-
13	19M7374	1	Cap Screw	M6 X 40
14	54M4422	2	Yoke	-
15	45M7063	2	Pin Fastener	-
16	14M7296	2	Flange Nut	M10
17	R46528	3	Spring Locking Pin	-
18	RE45783	1	Bellcrank	-
19	14M7196	2	Nut	M3
20	R105274	1	Rod	-
21	R105280	1	Bracket	-
22	R135718	2	Cap Screw	-
23	21M7345	2	Screw	M3 X 25
24	RE42470	1	Switch	-
25	RE73949	1	Link	-
26	45M3667	2	Pin Fastener	10 X 28 mm
27	14M7194	1	Nut	M6
28	12H233	2	Lock Washer	1/8"

REAR PTO LEVER AND LINKAGE (STRADDLE MOUNT)

Нет текстового описания
