Открытый узел

HYDRAULIC LINES MID SCV (WITH CAB)

HYDRAULIC LINES MID SCV (WITH CAB)

HYDRAULIC LINES MID SCV (WITH CAB)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

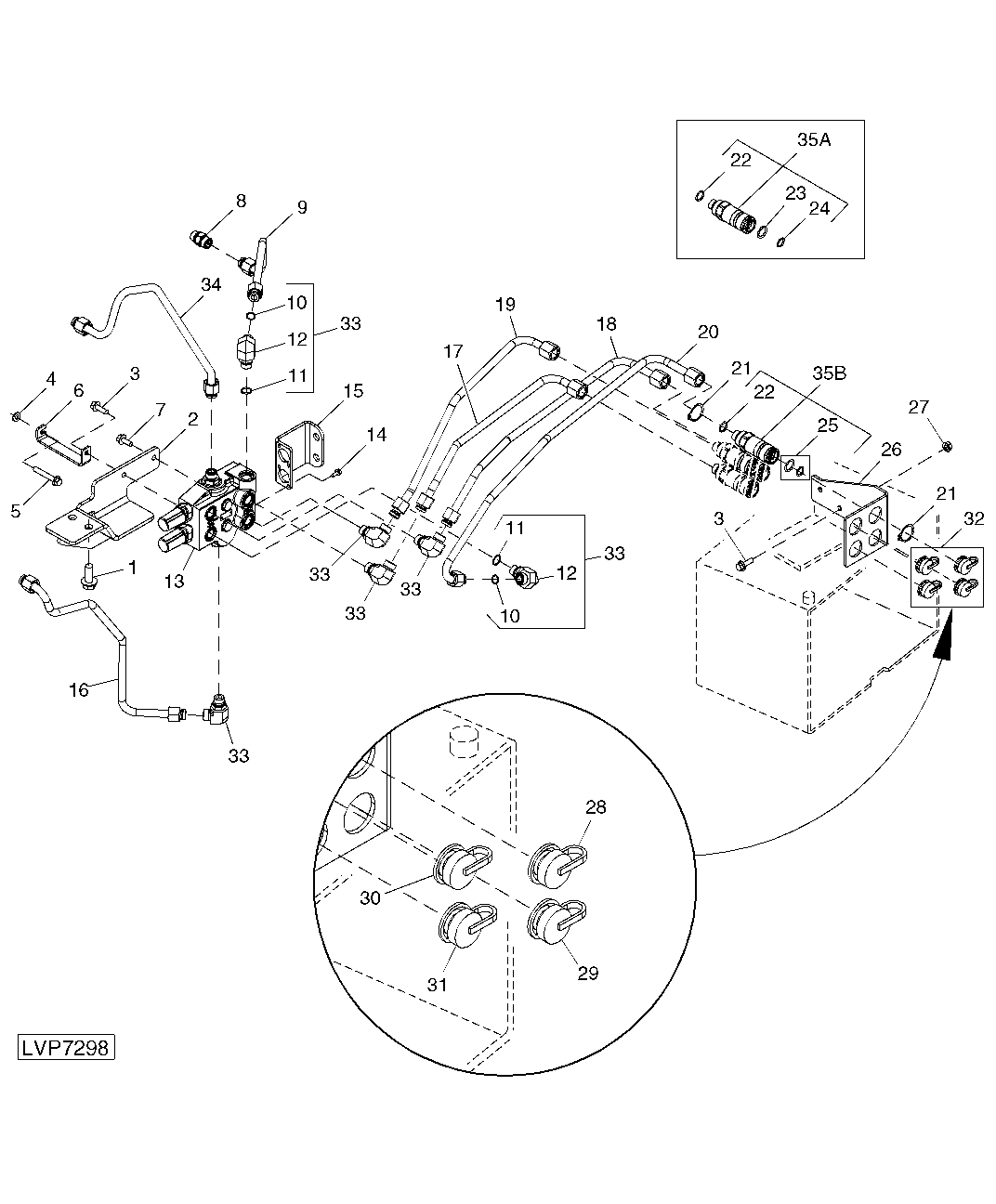

HYDRAULIC LINES MID SCV (WITH CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7793	2	Screw	M16 X 40, (HS=10.9), (A)
2	RE207789	1	Bracket	(A)
3	19M7786	3	Screw	M10 X 30, (HS=10.9), (A)
4	24M7239	1	Washer	10.700 X 21 X 2.500 mm, (A)
5	19M7808	1	Screw	M10 X 65, (HS=10.9), (A)
6	R208706	1	Brace	(A)
7	19M7785	1	Screw	M10 X 25, (HS=10.9), (A)
8	RE73283	1	Check Valve	(A)
9	RE207672	1	Oil Line	(A)
10	T77932	6	O-Ring	(A)
11	51M7045	6	O-Ring	19.300 X 2.200 mm, (A)
12	38H5018	6	Elbow Fitting	(A)
13	RE179201	1	Selective Control Valve	(A)
14	19M7775	4	Screw	M6 X 16, (HS=10.9)
15	R249808	1	Bracket	(SUB FOR R180431)
16	RE207673	1	Oil Line	(A)
17	RE213220	1	Oil Line	(A)
18	RE213215	1	Oil Line	(A)
19	RE213222	1	Oil Line	(A)
20	RE213219	1	Oil Line	(A)
21	R120797	8	Snap Ring	(A)
22	51M7045	4	O-Ring	19.300 X 2.200 mm, (A)
23	U45858	4	Back-Up Ring	(A)
24	P47889	4	O-Ring	(A)
25	RE186599	4	Seal	(A)
26	R209197	1	Bracket	(A)
27	14M7296	2	Flange Nut	M10, (A)
28	-	1	Part 28	(A), BLUE (NSEP) (ORDER AW28043)
29	W42417	1	Plug	(A), BLACK
30	-	1	Part 30	(A), RED (NSEP) (ORDER AW28043)
31	-	1	Part 31	(A), YELLOW (NSEP) (ORDER AW28043)
32	AW28043	1	Plug	(A)
33	61M5018	6	Elbow Fitting	(A)
34	RE207674	1	Oil Line	(A)
..	LVB25591	1	Kit	COMPLETE GOODS (INCL ITEMS MARKED (A)) (ALSO INCL JOYSTICK)
35A	RE73041	4	Quick Coupler	(A), (SUB RE219421)
35B	RE219421	4	Hyd. Quick-Connect Coupler	(A)
