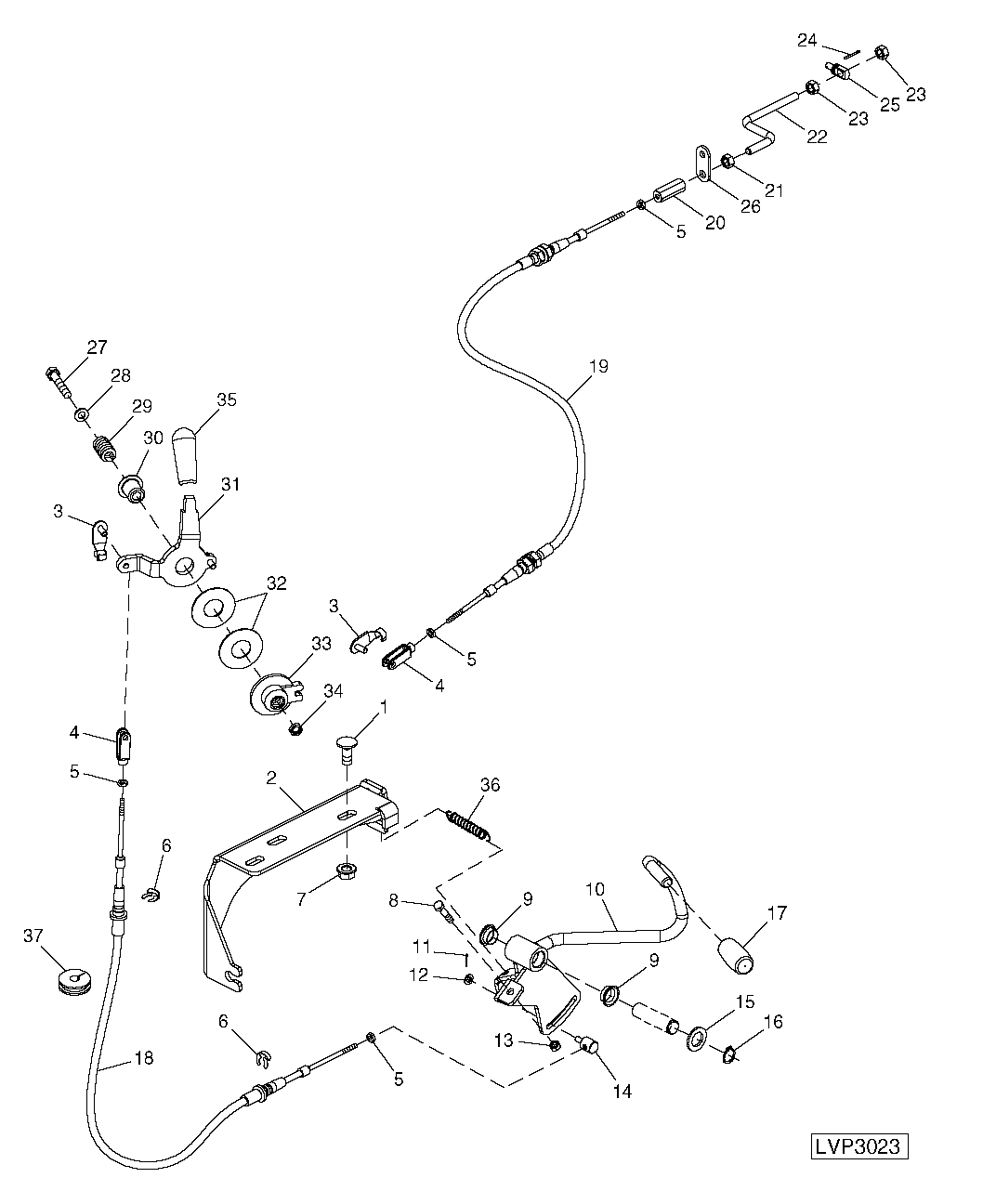

Accelerator (With CAB/Isolated Open Operator Station) ( - 420000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7190	3	Bolt	M10 X 20
2	RE213903	1	Bracket	(SUB FOR RE73923)
3	45M7080	2	Spring Locking Pin	-
4	M136052	2	Yoke	-
5	14H631	4	Nut	0.190"
6	R108214	2	Snap Ring	-
7	14M7296	3	Flange Nut	M10
8	19M7160	1	Cap Screw	M6 X 30
9	R113369	2	Bushing	-
10	RE216125	1	Hub	(SUB FOR RE73922)
11	11M7005	1	Cotter Pin	1.600 X 10 mm
12	24M7088	2	Washer	6.600 X 12 X 1.600 mm
13	14M7272	1	Nut	M6
14	R141662	1	Swivel	-
15	24M7097	1	Washer	17 X 28 X 2.500 mm
16	40M7068	1	Snap Ring	-
17	R137738	1	Knob	NLA, THIS APPLICATION ONLY
18	RE177802	1	Cable	-
19	RE176706	1	Push Pull Cable	-
20	R138086	1	Bar	-
21	14M7145	1	Nut	M8
22	R138087	1	Rod	-
23	14M7273	2	Nut	M8
24	11M7009	1	Cotter Pin	2 X 16 mm
25	R135647	1	Swivel	-
26	R138083	1	Strap	(SYNCSHUTTLE™ TRANSMISSION) (POWRREVERSER™ TRANSMISSION WITH 540/540E)
26	R141715	1	Bracket	-
27	19M7378	1	Cap Screw	M8 X 45
28	24M7055	1	Washer	8.400 X 16 X 1.600 mm
29	R31271	1	Compression Spring	-
30	R50227	1	Round Retainer	-
31	RE72755	1	Lever	-
32	L58671	2	Washer	-
33	L110422	1	Plate	-
34	14M7151	1	Nut	M8
35	R161383	1	Knob	(SUB FOR R137740)
36	R213205	1	Extension Spring	(SUB FOR H84948)
37	R41440	1	Grommet	-
..	R177729	1	Spring Washer	-

Accelerator (With CAB/Isolated Open Operator Station) ( - 420000)
