Открытый узел

Fuel Tank, W/O ROPS And Wet Clutch, SyncShuttle™, OOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE261528	1	Fuel Tank	ASSY
2	RE260617	1	Filler Cap	-
3	R194034	1	Ring	-
4	21M6070	5	Screw	M5 X 16
5	21M7285	3	Screw	M6 X 12
6	R212930	1	Clip	-
7	R140755	2	Bolt	-
8	14M7298	4	Flange Nut	M8
9	R228406	1	Valve	-
10	RE238314	1	Chain Link	-
11	RE40699	2	Strap	-
12	RE225027	1	Bracket	RH
13	RE225030	1	Bracket	LH
14	R200732	2	Pin Fastener	-
15	24M7040	2	Washer	11 X 20 X 2 mm
16	11M7059	2	Cotter Pin	3.200 X 20 mm
17	R209895	1	Hose	-
18	R281155	1	Hose	-
19	19M7784	2	Screw	M10 X 20
20	14M7296	2	Flange Nut	M10
21	19M7816	2	Screw	M12 X 65
22	AH77724	1	Clip	-
23	19M7775	1	Screw	M6 X 16
24	14M7299	2	Flange Nut	M12
25	R139946	2	Tie Band	-
26	RE272588	3	Clamp	-
27	SU36146	3	Clamp	-
28	SJ13364	1	Fuel Sender	-
29	19M7783	1	Screw	M10 X 16
30	99M7073	1	Plug	-
31	R275565	1	Adapter	-
32	SJ10011	1	Valve	ASSY
33	RE239889	1	Drain Valve	-
34	SU45991	1	Barrier	-
35	L112337	1	Sealing Washer	-
36	RE260681	1	Filler Neck	-
37	TY22462	4	Clamp	-
38	SJ10012	1	Strainer	-
39	AR21837	3	Clamp	-
40	PY10353	1	Sediment Bowl	INCLUDES RE261528 AND RE260617

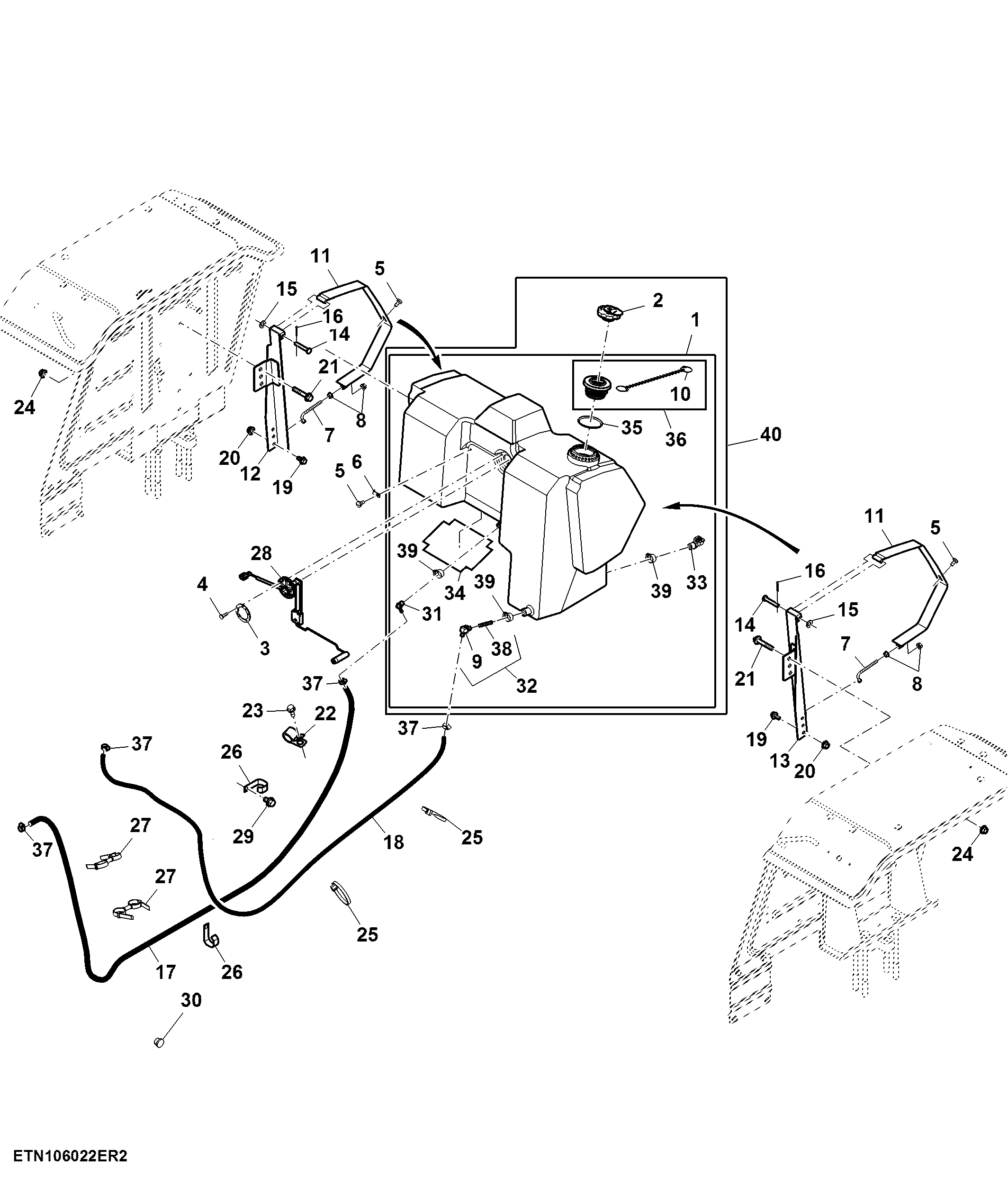

Fuel Tank, W/O ROPS And Wet Clutch, SyncShuttle™, OOS

Нет текстового описания
