Открытый узел

Fuel Tank, 5E 50HP MODEL

Fuel Tank, 5E 50HP MODEL

Fuel Tank, 5E 50HP MODEL

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

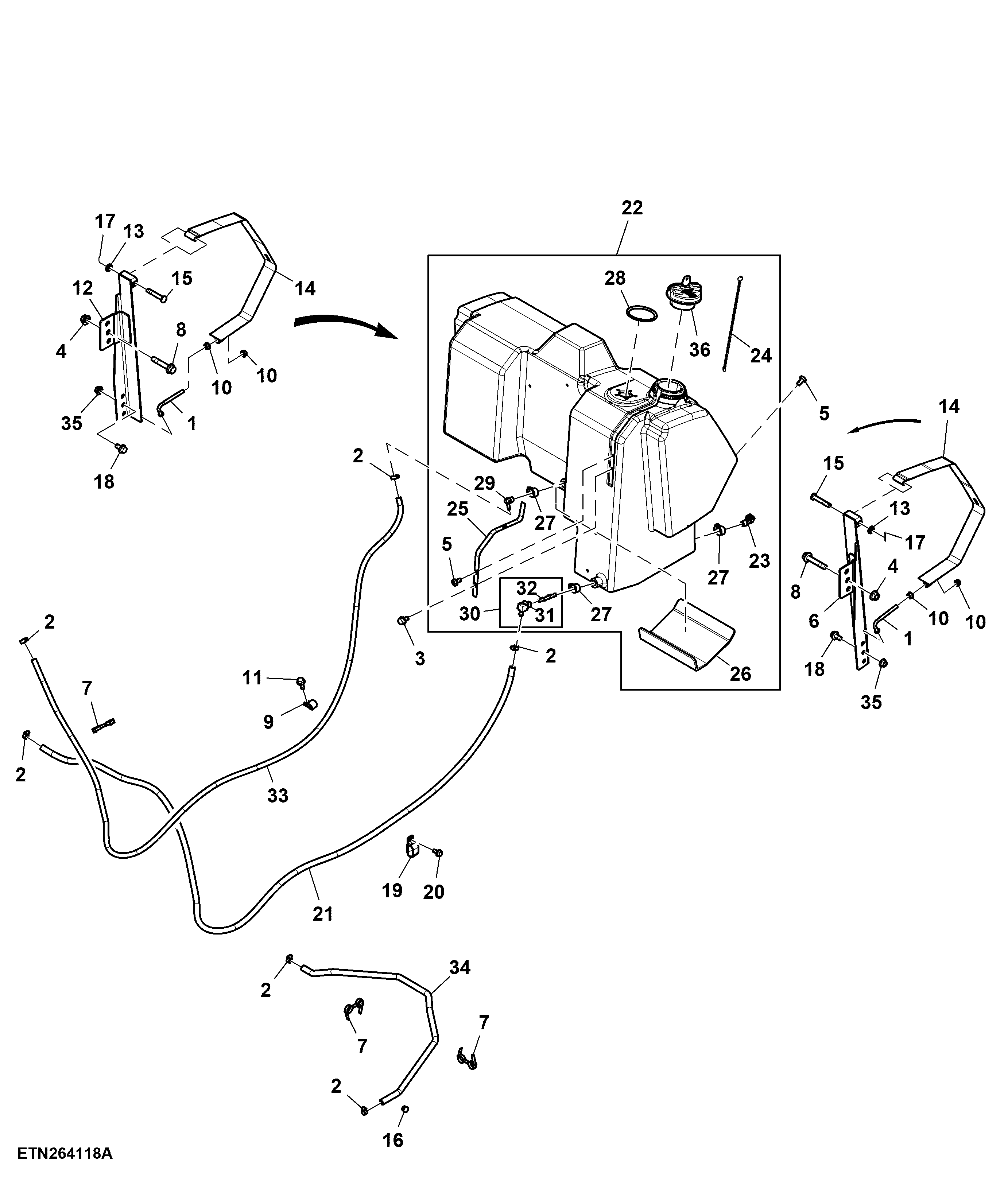

Fuel Tank, 5E 50HP MODEL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R140755	2	Bolt	-
2	TY22462	6	Clamp	-
3	19M7774	1	Screw	M6 X 12
4	14M7299	2	Flange Nut	M12
5	21M7285	4	Screw	M6 X 12
6	RE225030	1	Bracket	-
7	SU36146	3	Clamp	-
8	19M7816	2	Screw	M12 X 65
9	AH77724	1	Clip	-
10	14M7298	4	Flange Nut	M8
11	19M7775	1	Screw	M6 X 16
12	RE225027	1	Bracket	-
13	24M7040	2	Washer	11 X 20 X 2 mm
14	RE40699	2	Strap	-
15	R200732	2	Pin Fastener	-
16	99M7073	1	Plug	-
17	11M7059	2	Cotter Pin	3.200 X 20 mm
18	19M7784	2	Screw	M10 X 20
19	SU38551	2	Clamp	-
20	19M7865	2	Screw	M8 X 16
21	SU52171	1	Hose	-
22	SJ35450	1	Fuel Tank	-
23	SU36007	1	Drain Valve	-
24	SJ20143	1	Link Chain	-
25	SU36743	1	Strap	-
26	SU45991	1	Barrier	-
27	AR21837	3	Clamp	-
28	L112337	1	Sealing Washer	-
29	SU36006	1	Adapter	-
30	SJ36202	1	Valve	-
31	SJ10012	1	Strainer	-
32	R228406	1	Valve	-
33	R209895	1	Hose	-
34	SU55046	1	Hose	-
35	14M7296	2	Flange Nut	M10
36	AL213203	1	Filler Cap	-
