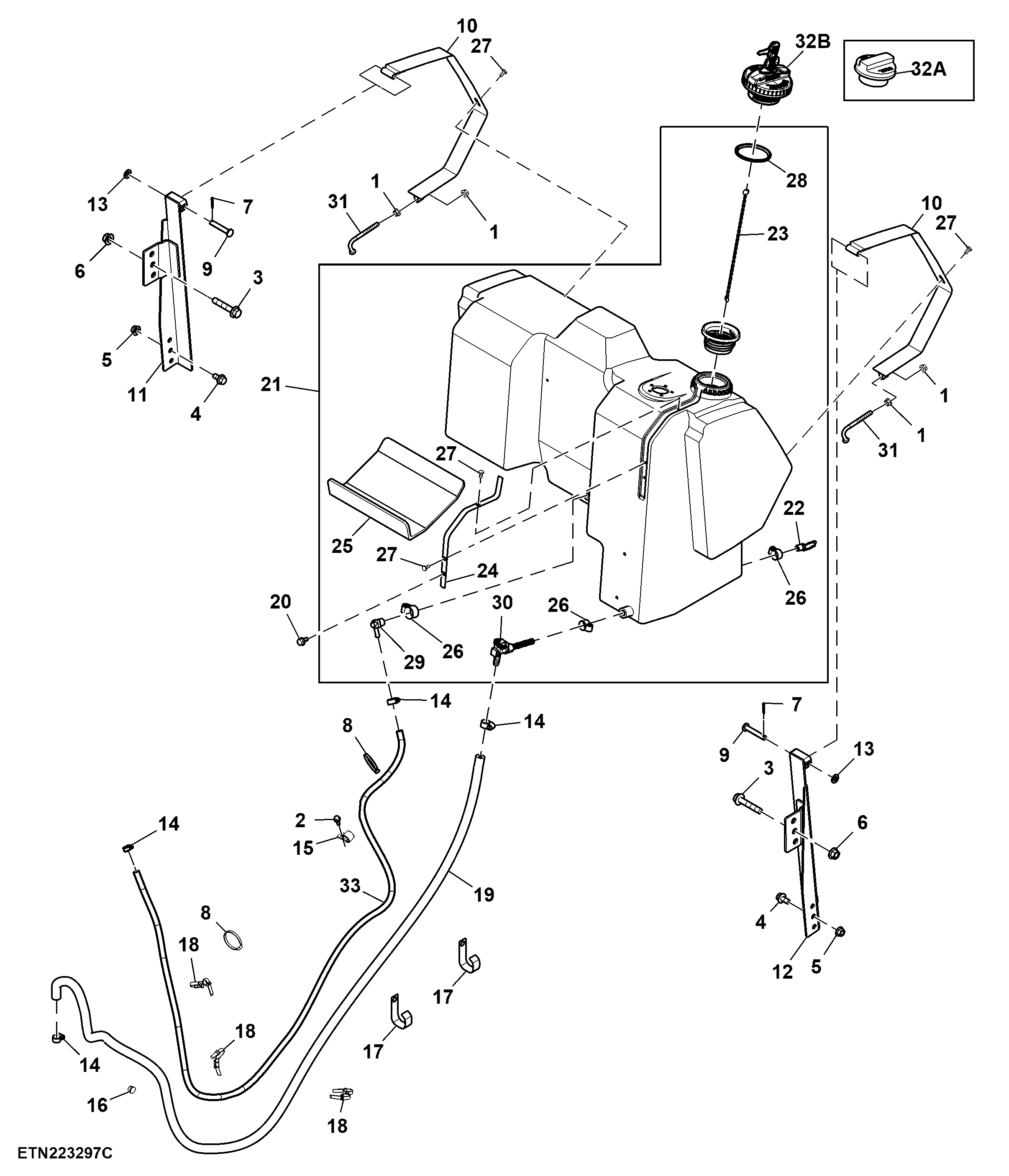

Fuel Tank, 50 HP Model

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	4	Flange Nut	M8
2	19M7775	1	Screw	M6 X 16
3	19M7815	2	Screw	M12 X 60
4	19M7784	2	Screw	M10 X 20
5	14M7296	2	Flange Nut	M10
6	14M7299	2	Flange Nut	M12
7	11M7059	2	Cotter Pin	3.200 X 20 mm
8	R139946	2	Tie Band	-
9	R200732	2	Pin Fastener	-
10	RE40699	2	Strap	-
11	RE225027	1	Bracket	RH
12	RE225030	1	Bracket	LH
13	24M7040	2	Washer	11 X 20 X 2 mm
14	TY22462	4	Clamp	-
15	AH77724	1	Clip	-
16	99M7073	1	Plug	-
17	RE272588	3	Clamp	-
18	SU36146	3	Clamp	-
19	R281155	1	Hose	LGTH = 2450 mm, Tank to Water Separator
20	19M7774	1	Screw	M6 X 12
21	SJ35450	1	Fuel Tank	-
22	SU36007	1	Drain Valve	-
23	SJ20143	1	Link Chain	Links = 24
24	SU36743	1	Strap	-
25	SU45991	1	Barrier	-
26	AR21837	3	Clamp	-
27	21M7285	4	Screw	M6 X 12
28	L112337	1	Sealing Washer	-
29	SU36006	1	Adapter	-
30	SJ36202	1	Valve	Fuel Supply, W/ Strainer
31	R138407	2	Bolt	-
33	R209895	1	Hose	LGTH = 2280 mm, Fuel Return to Tank
32A	AL213203	1	Filler Cap	ORDER SJ42580
32B	SJ42580	1	Filler Cap	-
