Открытый узел

Bevel Gear Drive, High Speed and High Speed, W/O MFWD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R138343	1	Snap Ring	-
2	R138189	2	Washer	-
3	RE65756	1	Bearing	-
4	R138342	1	Snap Ring	-
5	R135080	1	Bushing	-
6	R138188	1	Shift Collar	-
7	R187353	1	Helical Gear	Z = 40
8	R138190	1	Washer	-
9	40M7047	2	Snap Ring	-
10	R134961	1	Helical Gear	Z = 29
11	SU61430	1	Spur Gear	Z = 42, SUB FOR SU20363
12	RE72325	1	Ball Bearing	-
13	RE73530	1	Ball Bearing	-
14	12M7066	6	Lock Washer	10 mm
15	19M7168	6	Cap Screw	M10 X 30
16	R138242	1	Nut	-
17	R138243	1	Washer	-
18	R138273	3	Shim	TK = 0.1 mm
19	R138274	3	Shim	TK = 0.15 mm
20	R138275	5	Shim	TK = 0.2 mm
21	R138337	4	Shim	TK = 0.3 mm
22	RE45927	4	Shim	TK = 0.1 mm
23	RE71832	1	Ring Gear And Pinion	-
24	SJ10285	2	Tapered Roller Bearing	-
25	R138338	4	Shim	TK = 0.5 mm
26	R138244	1	Retainer	-
27	SU52450	1	Shim	TK = 0.075 mm

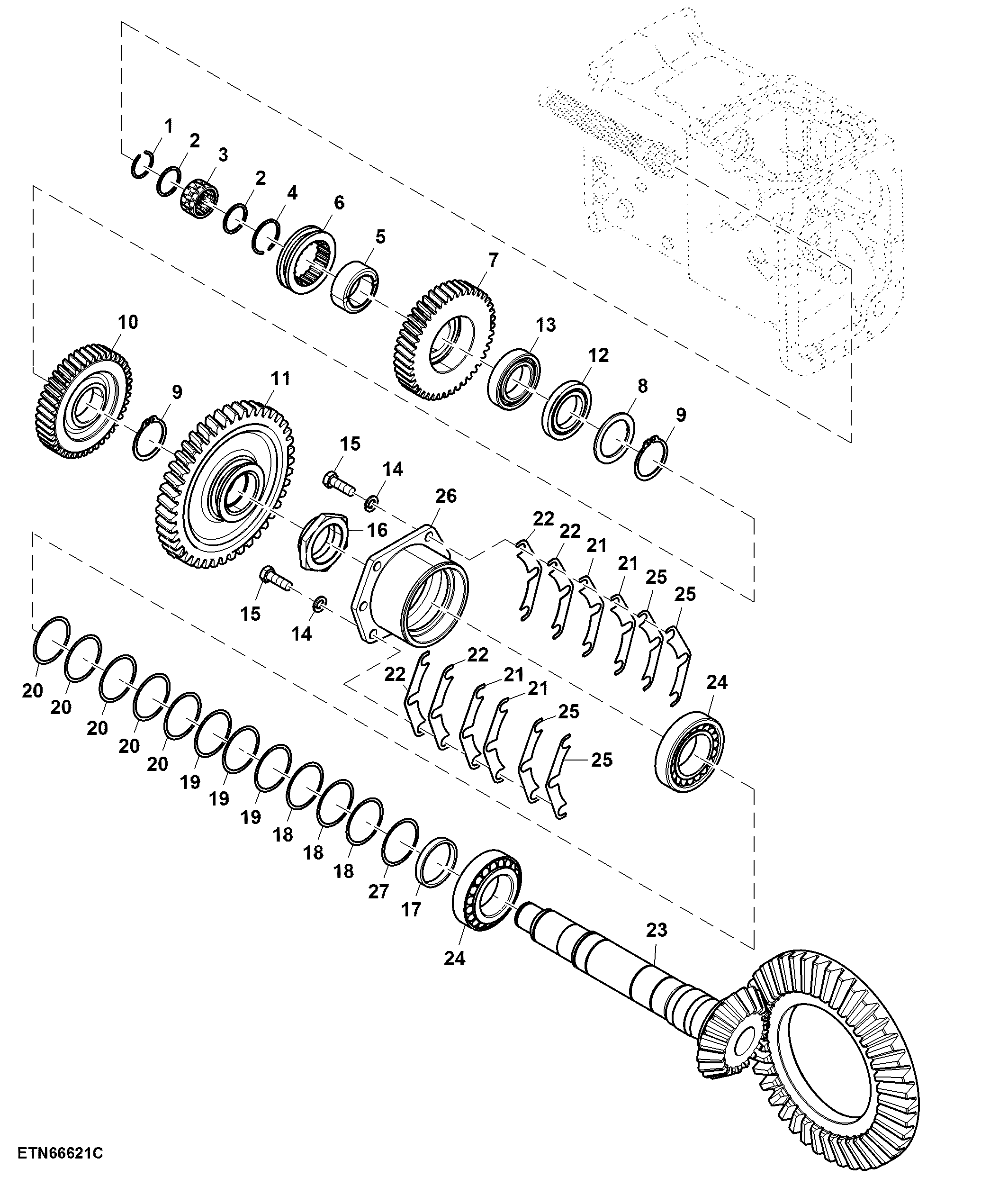

Bevel Gear Drive, High Speed and High Speed, W/O MFWD

Нет текстового описания
