Scv Hydraulic Lines (Mid-Mount Control Valve) (Without Cab)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	51M7043	3	O-Ring	15.300 X 2.200 mm
2	38H5018	2	Elbow Fitting	(WITH 2 OR 3 REAR SCV)
2	38H5018	3	Elbow Fitting	(WITH 0 OR 1 REAR SCV)
3	T77932	6	O-Ring	-
4	RE178426	1	Hydraulic Hose	-
5	51M7045	6	O-Ring	19.300 X 2.200 mm
6	38H5004	2	Adapter Fitting	-
7	SU26328	2	Pin	-
8	RE179201	1	Selective Control Valve	(SEE SEPARATE GROUPING)
9	19M7785	2	Screw	M10 X 25, HS=10.9
10	U45858	4	Back-Up Ring	-
11	P47889	4	O-Ring	-
12	RE186599	4	Seal	-
13	W42416	1	Plug	BLUE, (NSEP) (ORDER AW28043)
14	W42419	1	Plug	YELLOW, (ORDER AW28043)
15	W42418	1	Plug	RED, (ORDER AW28043)
16	W42417	1	Plug	BLACK
17	AW28043	1	Plug	-
18	RE178427	1	Hose	-
19	15H666	1	Pipe Plug	3/8"
20	38H5192	1	Fitting	(WITH 2 OR 3 REAR SCV)
21	RE73040	2	Push Pull Cable	-
22	M800051	2	Pin	-
23	R105388	3	Tie Band	-
24	19M7775	4	Screw	M6 X 16, HS=10.9
25	RE178425	1	Hydraulic Hose	-
26A	RE73041	4	Quick Coupler	(SUB RE219421)
26B	RE219421	4	Hyd. Quick-Connect Coupler	-

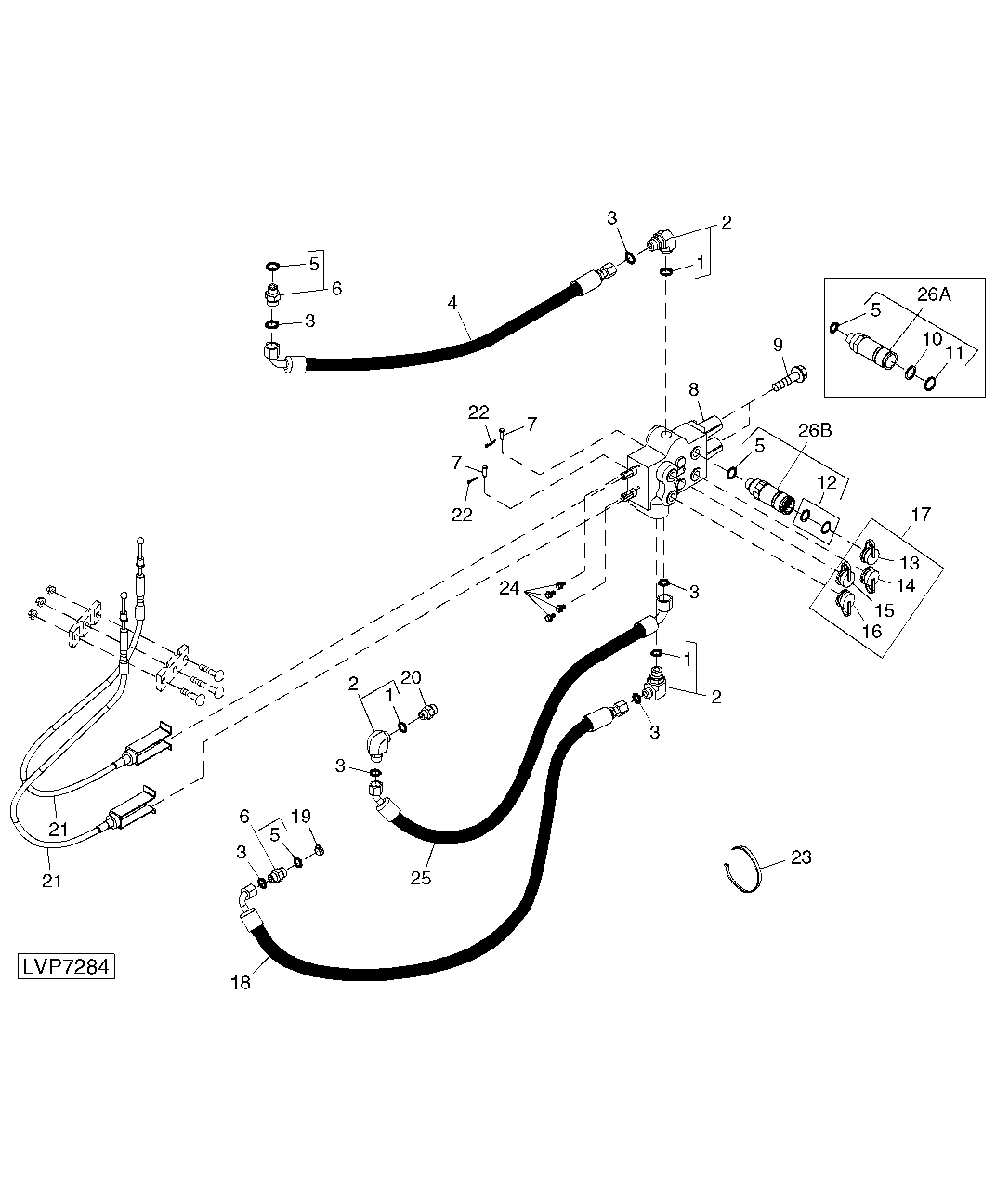

Scv Hydraulic Lines (Mid-Mount Control Valve) (Without Cab)
