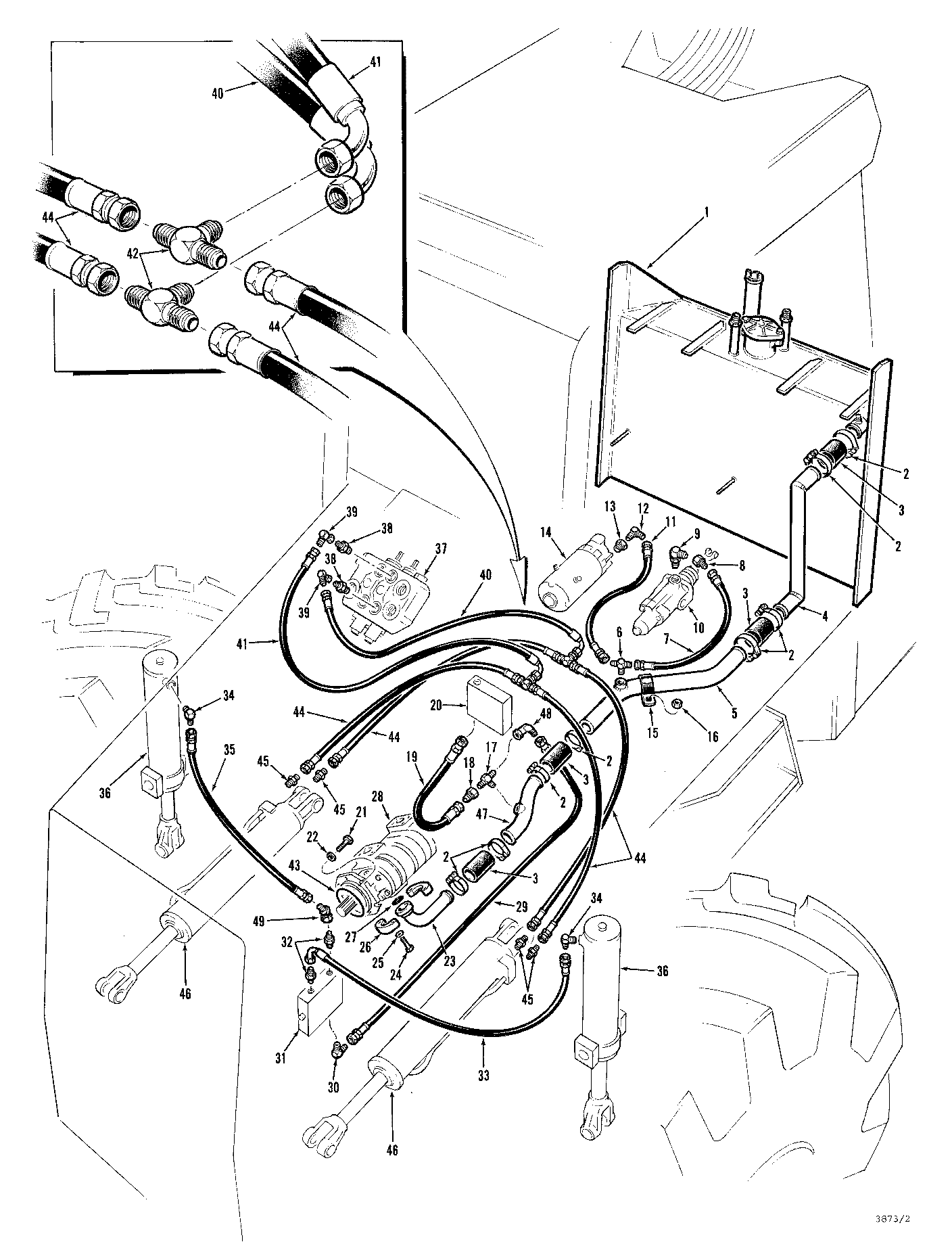

HYDRAULIC SYSTEM (2000) G P E K L 2000 HYD SYS-POWER FRAME( 521021 - ) 2000-062/10 [2000-062/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	810850600	8	CLAMP	-
3	824559300	4	HOSE - SUCTION	-
4	824569900	1	TUBE - TANK TO MANIFOLD	-
5	824861600	1	TUBE - MANIFOLD TO PUMP	-
6	810575000	1	TEE	-
7	810691900	1	HOSE ASSEMBLY - TUBE TO EMERGENCY PUMP	-
8	810775400	1	FITTING -	-
9	810368000	1	ELBOW-90 DEG.	-
10	-	1	Part 10	Refer to Page: FORWARDER\520 LOG LENGTH FORWARDER\520 LOG LENGTH - 230F/610/520 (Timberjack < 2000)\VALVE (2400)\VALVE (2400) G P E K L 2496 POWER BRAKE VALVE( 520001 - ) 2496-011/10
11	810706800	1	HOSE ASSEMBLY - MANIFOLD TO EMERGENCY STEER PUMP	-
12	810396500	1	ELBOW-90 DEG. -	-
13	810425100	1	REDUCER	-
14	-	1	Part 14	-
15	810654000	1	Clamp	-
16	810087700	1	NUT*1/2-13UNC	-
17	810503500	1	TEE - MANIFOLD	-
18	810471600	1	FITTING MJIC/FJIC -	-
19	810771600	1	HOSE ASSEMBLY - MANIFOLD TO MANIFOLD BLOCK	-
20	-	1	Part 20	-
21	810082200	2	BOLT*1/2-13UNCX1-1/4	-
22	810011600	2	WASHER*1/2	-
23	810900200	1	BEADED HOSE ELBOW	-
24	810082300	4	BOLT*1/2-13UNCX1-1/2	-
25	810011600	4	WASHER*1/2	-
26	810693900	2	SPLIT FLANGE	-
27	810694900	1	O-RING -	-
28	-	1	Part 28	Refer to Page: FORWARDER\520 LOG LENGTH FORWARDER\520 LOG LENGTH - 230F/610/520 (Timberjack < 2000)\PUMP (2100)\PUMP (2100) G P E K L 2197 PUMP ASSEMBLY( 521038 - ) 2197-010/10
29	810406300	1	HOSE ASSEMBLY - MANIFOLD TO STABILIZER VALVE	-
30	810112100	1	ELBOW-90 DEG.	-
31	-	1	Part 31	-
32	810070000	2	FITTING 1/2 MJIC 1/2	-
33	810891700	1	HOSE ASSEMBLY - VALVE TO CYLINDER	-
34	810112100	2	ELBOW-90 DEG.	-
35	810891000	1	HOSE-HYD*0.5X60	-
36	-	1	Part 36	Refer to Page: FORWARDER\520 LOG LENGTH FORWARDER\520 LOG LENGTH - 230F/610/520 (Timberjack < 2000)\CYLINDER (2800)\CYLINDER (2800) G P E K L 2830 STABILIZER CYLINDER( 520001 - ) 2830-010/10
37	-	1	Part 37	-
38	810490900	2	FITTING 1/2 MJIC 3/4 -	-
39	810433800	2	ELBOW-90 DEG.	-
40	810891800	1	HOSE ASSEMBLY - VALVE TO TEE	-
41	810891600	1	HOSE-HYD*0.5X24	-
42	810292300	2	TEE	-
43	810605100	1	O-RING	-
44	810890900	4	HOSE-HYD*0.50X48	-
45	810070000	4	FITTING 1/2 MJIC 1/2	-
46	-	1	Part 47	-
47	824862000	1	SUCTION MANIFOLD - FRONT	-
48	810433800	1	ELBOW-90 DEG.	-
49	810466600	1	FITTING-45 DEG.	-
-	-	1	Part 38	-

HYDRAULIC SYSTEM (2000) G P E K L 2000 HYD SYS-POWER FRAME( 521021 - ) 2000-062/10 [2000-062/10]
