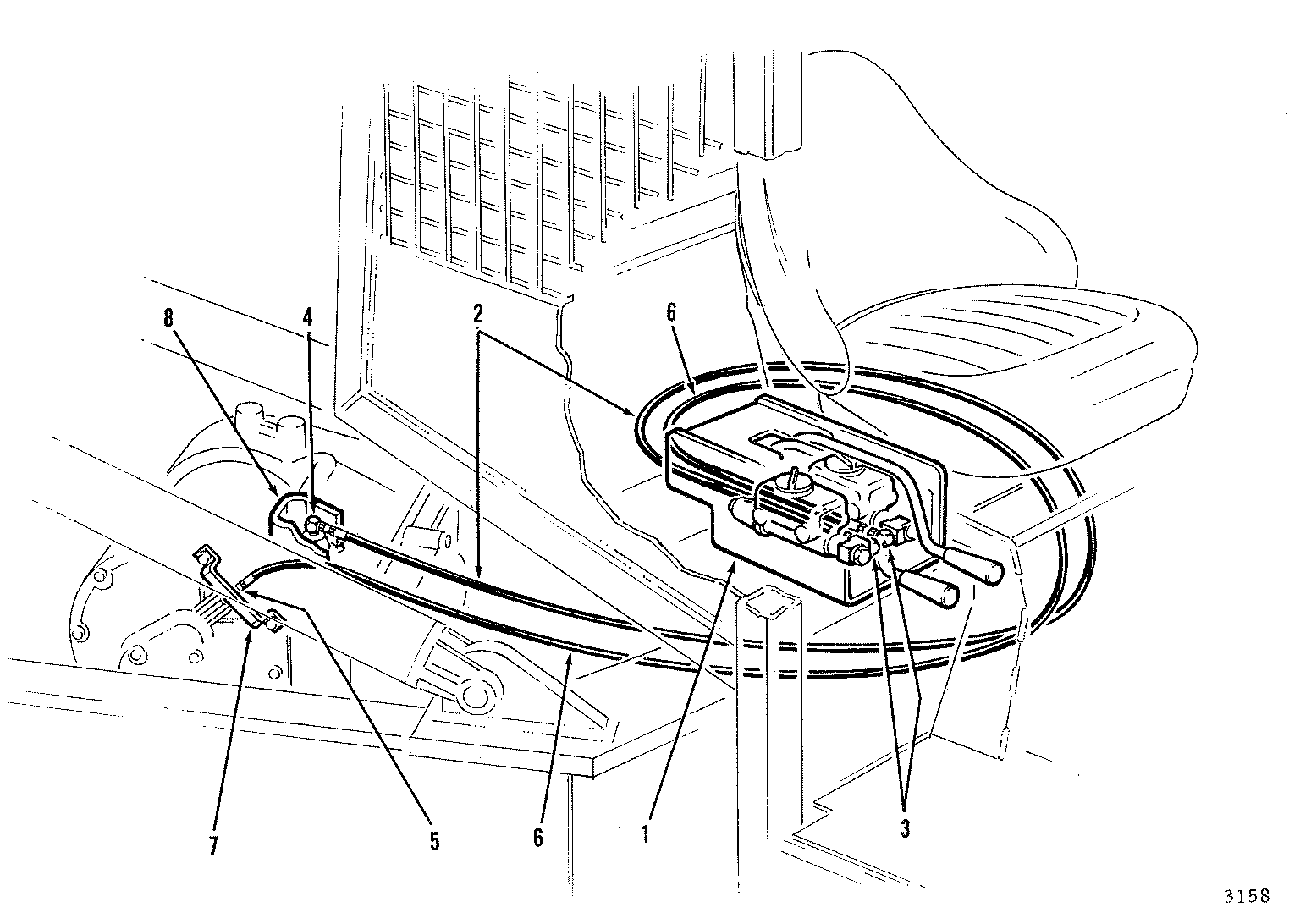

HYDRAULIC SYSTEM (2000) G P R A G 2000 HYDRAULIC SYSTEM( 520001 - ) 2000-043/16 [2000-043/16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Refer to Page: SKIDDER, LOG\520 GRAPPLE SKIDDER, LOG\520 GRAPPLE - 480 TO 550-SERIES (Timberjack < AA)\THROTTLE LINKAGE (8200)\THROTTLE LINKAGE (8200) G P R A G 8214 CONTROL-GEARMATIC WINCH( 520001 - ) 8214-030/10
2	810692000	1	HOSE ASSEMBLY - VALVE TO WINCH	-
3	810273400	2	Elbow Fitting	-
4	810273500	1	Elbow Fitting	-
5	810301700	1	ADAPTER -	-
6	810692000	1	HOSE ASSEMBLY - VALVE TO WINCH	-
7	821040300	1	GUARD	Refer to Page: SKIDDER, LOG\480 SKIDDER, LOG\480 - 480 TO 550-SERIES (Timberjack < AA)\WINCH OIL LINES (4100)\WINCH OIL LINES (4100) D P K B G 4122 WINCH SHAFT ASSEMBLY( 357485 - ) 4122-010/10
8	823234000	1	GUARD .SEE P. 4122 - 10/10	Refer to Page: SKIDDER, LOG\480 SKIDDER, LOG\480 - 480 TO 550-SERIES (Timberjack < AA)\WINCH OIL LINES (4100)\WINCH OIL LINES (4100) D P K B G 4122 WINCH SHAFT ASSEMBLY( 357485 - ) 4122-010/10

HYDRAULIC SYSTEM (2000) G P R A G 2000 HYDRAULIC SYSTEM( 520001 - ) 2000-043/16 [2000-043/16]

Нет текстового описания
