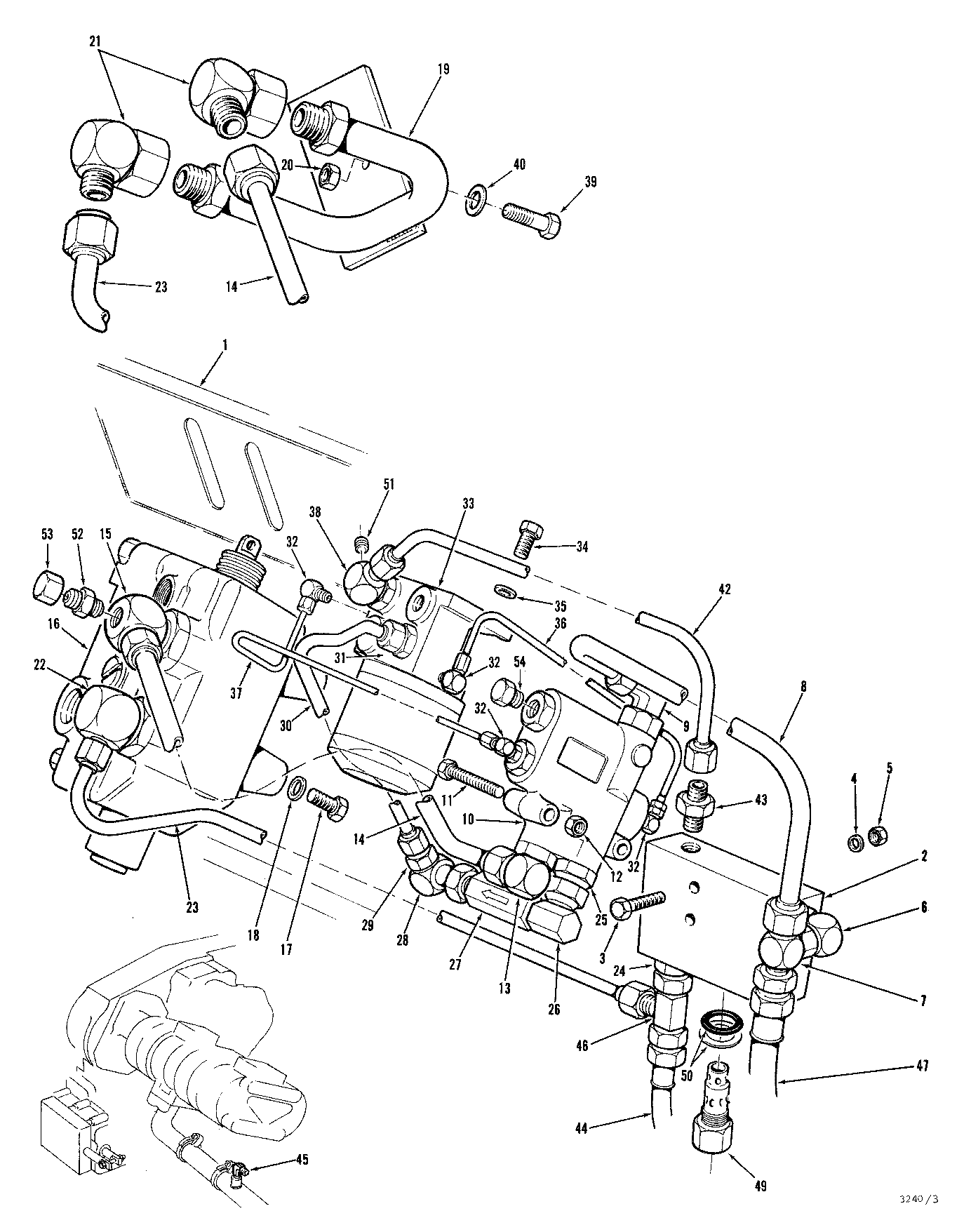

HYDRAULIC SYSTEM (2000) G P E K C 2000 HYD. SYSTEM-VALVE PLUMBING( 520001 - ) 2000-063/10 [2000-063/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Refer to Page: FORWARDER\520 LOG LENGTH FORWARDER\520 LOG LENGTH - 230F/610/520 (Timberjack < 2000)\INSTRUMENTS (8100)\INSTRUMENTS (8100) G P E K L 8100 CONSOLES( 520001 - ) 8100-029/12
2	824195600	1	MANIFOLD BLOCK	-
3	810080900	2	BOLT*3/8-16UNCX3	-
4	810309800	2	FLAT WASHER 3/8 - HARDENED	-
5	810087500	2	HEX NUT 3/8-16 UNC	-
6	810353500	1	ELBOW-90 DEG.	-
7	810362300	1	TEE	-
8	824289900	1	TUBE - MANIFOLD BLOCK TO FLOW CONTROL VALVE	-
9	810353500	1	ELBOW-90 DEG.	-
10	-	1	Part 10	-
11	810868800	2	BOLT*5/16-18UCX3-1/2	-
12	810087300	2	NUT*5/16-18UNC	-
13	810353500	1	ELBOW-90 DEG.	-
14	824286500	1	TUBE - CONTROL VALVE TO DOZER VALVE	-
15	824490300	1	ELBOW 90 DEG. - REWORK	-
16	-	1	Part 16	-
17	810082100	3	BOLT*1/2-13UNCX1	-
18	810011600	3	WASHER*1/2	-
19	824286400	1	TUBE - CONTROL VALVE REPLACEMENT (NOTE 1)	-
20	810087700	1	NUT*1/2-13UNC	-
21	810489900	2	ELBOW-90 DEG. -	-
22	810397100	1	ELBOW 90 DEG	-
23	824320200	1	TUBE - DOZER VALVE TO MANIFOLD BLOCK	-
24	810270000	1	FITTING*METRIC -	-
25	810765000	1	ADAPTER	-
26	810354300	1	ELBOW 90 DEG	-
27	810818400	1	CHECK VALVE	-
28	810236500	1	ELBOW, 90 DEG	-
29	810293100	1	FITTING -	-
30	824290000	1	TUBE - CHECK VALVE TO STEER VALVE	-
31	810270000	1	FITTING*METRIC -	-
32	810057600	4	ELBOW-90 DEG. -	-
33	-	1	Part 34	Refer to Page: FORWARDER\520 LOG LENGTH FORWARDER\520 LOG LENGTH - 230F/610/520 (Timberjack < 2000)\VALVE (2400)\VALVE (2400) G P E K L 2470 ORBITROL CONTROL ASSEMBLY( 520001 - ) 2470-011/10
34	810082100	3	BOLT*1/2-13UNCX1	-
35	810011600	3	WASHER*1/2	-
36	810892900	1	HOSE - UP TO 970366	-
37	810892900	1	HOSE - UP TO 970366	-
38	810397100	1	ELBOW 90 DEG	-
39	810082300	2	BOLT*1/2-13UNCX1-1/2	-
40	810011600	2	WASHER*1/2	-
41	-	1	Part 42	-
42	824290100	1	TUBE - STEER VALVE TO MANIFOLD BLOCK	-
43	810270000	1	FITTING*METRIC -	-
44	-	1	Part 45	-
45	-	1	Part 46	Refer to Page: FORWARDER\520 LOG LENGTH FORWARDER\520 LOG LENGTH - 230F/610/520 (Timberjack < 2000)\HYDRAULIC SYSTEM (2000)\HYDRAULIC SYSTEM (2000) G P E K L 2000 HYD SYS-POWER FRAME( 521021 - ) 2000-062/10
46	810399500	1	TEE -	-
47	-	1	Part 48	-
48	-	1	Part 49	-
49	841073900	1	MAIN RELIEF VALVE - 2250 PSI	-
50	840296600	1	SEAL KIT - K1	-
51	810667700	1	PLUG 1/4 NPT	-
52	810280700	1	FITT*1/8NPTFX7/16-20 -	-
53	810626000	1	CAP -	-
54	810583800	1	PLUG -	-
-	-	1	Part 17	-

HYDRAULIC SYSTEM (2000) G P E K C 2000 HYD. SYSTEM-VALVE PLUMBING( 520001 - ) 2000-063/10 [2000-063/10]
