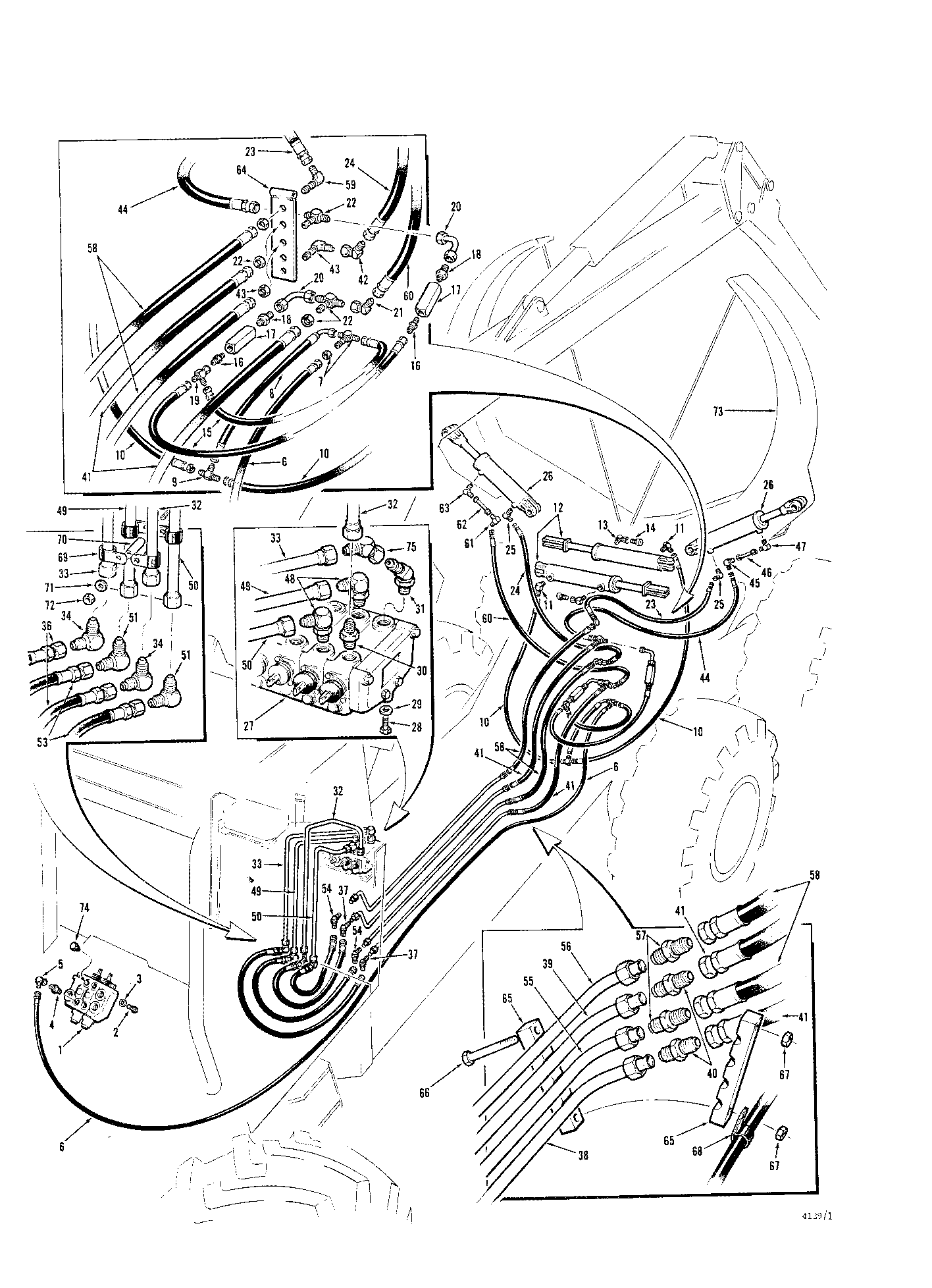

HYDRAULIC SYSTEM (2000) G P E K C 2000 HYD. SYSTEM - CLAM BUNK( 521021 - ) 2000-065/13 [2000-065/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	810082100	3	BOLT*1/2-13UNCX1	-
3	810011600	3	WASHER*1/2	-
4	810490900	1	FITTING 1/2 MJIC 3/4 -	-
5	810433800	1	ELBOW-90 DEG.	-
6	810891200	1	HOSE ASSEMBLY	-
7	810287500	1	BULKHEAD TEE	-
8	810891500	1	HOSE-HYD*0.5X15	-
9	810292300	1	TEE	-
10	810890600	2	HOSE-HYD*0.50X33	-
11	810112100	2	ELBOW-90 DEG.	-
12	-	1	Part 12	Refer to Page: FORWARDER\520 CLAMBUNK FORWARDER\520 CLAMBUNK - 230F/610/520 (Timberjack < 2000)\CYLINDER (2800)\CYLINDER (2800) G P E K C 2869 CABLE CYLINDER( 521021 - ) 2869-015/10
13	810849800	2	ELBOW 90 DEG	-
14	810826200	2	AIR BREATHER	-
15	810890500	2	HOSE-HYD*0.50X18	-
16	810224800	2	CONNECTOR -	-
17	810802500	2	CHECK VALVE	-
18	810283400	2	FITTING -	-
19	810579400	1	TEE-JIC/JIC/JIC -	-
20	824803400	2	TUBE ASSEMBLY	-
21	810397000	1	ELBOW - 45 DEG	-
22	810799200	2	Tee Fitting	-
23	810892100	1	HOSE-HYD*0.75X54	-
24	810892300	1	HOSE-HYD*0.75X81	-
25	810289600	2	ELBOW 90 DEG	-
26	-	1	Part 26	Refer to Page: FORWARDER\520 CLAMBUNK FORWARDER\520 CLAMBUNK - 230F/610/520 (Timberjack < 2000)\CYLINDER (2800)\CYLINDER (2800) G P E K C 2869 BUNK ARM CYLINDER( 521021 - ) 2869-014/10
27	-	1	Part 27	-
28	810082100	3	BOLT*1/2-13UNCX1	-
29	810011600	3	WASHER*1/2	-
30	810115800	1	FITTING 3/4 MJIC 3/4	-
31	810368600	1	ELBOW-45 DEG. -	-
32	824285800	1	TUBE - R.H. BUNK - FRONT	-
33	824410000	1	TUBE - R.H. BUNK - REAR	-
34	810484200	2	ELBOW 90 DEG	-
35	-	1	Part 35	-
36	810892300	2	HOSE-HYD*0.75X81	-
37	810566100	2	ELBOW-45 DEG. - BULKHEAD	-
38	824291000	1	TUBE - R.H. BUNK	-
39	824289100	1	TUBE - R.H. BUNK	-
40	810298900	2	FITT MALE.1.063/1063 -	-
41	810892100	2	HOSE-HYD*0.75X54	-
42	810397000	1	ELBOW - 45 DEG	-
43	810466400	1	BULKHEAD 90 DEG	-
44	810892100	1	HOSE-HYD*0.75X54	-
45	810484200	1	ELBOW 90 DEG	-
46	810918500	1	HOSE-HYD*0.75X16	-
47	810289600	1	ELBOW 90 DEG	-
48	810289600	2	ELBOW 90 DEG	-
49	824285700	1	TUBE - L.H. BUNK - REAR	-
50	824285600	1	TUBE - L.H. BUNK - FRONT	-
51	810484200	2	ELBOW 90 DEG	-
52	-	1	Part 52	-
53	810892200	2	HOSE-HYD*0.75X74 -	-
54	810566100	2	ELBOW-45 DEG. - BULKHEAD	-
55	824291100	1	TUBE - L.H. BUNK	-
56	824289000	1	TUBE - L.H. BUNK	-
57	810298900	2	FITT MALE.1.063/1063 -	-
58	810892100	2	HOSE-HYD*0.75X54	-
59	810466400	1	BULKHEAD 90 DEG	-
60	810892300	1	HOSE-HYD*0.75X81	-
61	810484200	1	ELBOW 90 DEG	-
62	810918500	1	HOSE-HYD*0.75X16	-
63	810289600	1	ELBOW 90 DEG	-
64	-	1	Part 64	Refer to Page: FORWARDER\520 CLAMBUNK FORWARDER\520 CLAMBUNK - 230F/610/520 (Timberjack < 2000)\RACK AND BUNK (6200)\RACK AND BUNK (6200) G P E K C 6231 BUNK ASSEMBLY-EATON( 521021 - ) 6231-016/12
65	824282000	4	TUBE CLAMP	-
66	810080700	4	BOLT*3/8-16UNCX2-1/2 -	-
67	810087500	4	HEX NUT 3/8-16 UNC	-
68	810670800	2	CLAMP	-
69	810390100	2	CLAMP*1/2	-
70	824125500	1	SPACER	-
71	810768000	1	WASHER*5/16	-
72	810087300	1	NUT*5/16-18UNC	-
73	-	1	Part 73	Refer to Page: FORWARDER\520 CLAMBUNK FORWARDER\520 CLAMBUNK - 230F/610/520 (Timberjack < 2000)\RACK AND BUNK (6200)\RACK AND BUNK (6200) G P E K C 6231 BUNK ASSEMBLY-EATON( 521021 - ) 6231-016/12
74	810381800	1	PLUG	-
75	810397000	1	ELBOW - 45 DEG	-

HYDRAULIC SYSTEM (2000) G P E K C 2000 HYD. SYSTEM - CLAM BUNK( 521021 - ) 2000-065/13 [2000-065/13]
