Открытый узел

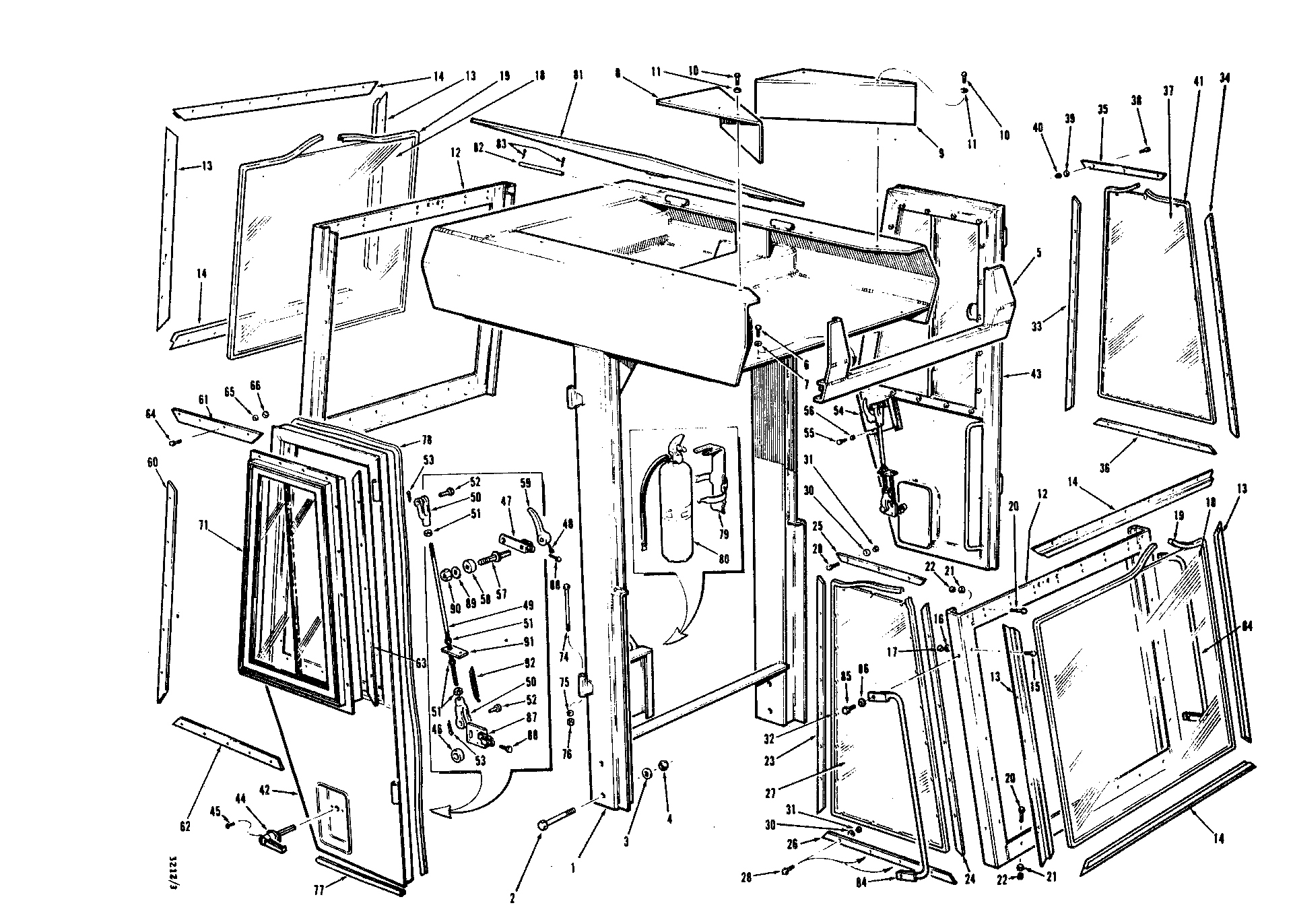

CAB-OPTION (7600) G P E K C 7700 CAB ASSEMBLY( 520001 - ) 7700-018/10 [7700-018/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	824236400	1	CANOPY WELDMENT	-
2	810554600	4	BOLT*1-8UNCX6	-
3	810043800	8	FLAT WASHER	-
4	810180000	4	NUT*1-8UNC	-
5	824241300	1	BACK COVER WELDMENT	-
6	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
7	810309800	2	FLAT WASHER 3/8 - HARDENED	-
8	824239800	1	COVER - L.H. (UP TO S/N 566019)	-
9	824239900	1	COVER - R.H. (UP TO S/N 566019)	-
10	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
11	810309800	4	FLAT WASHER 3/8 - HARDENED	-
12	824252600	2	WINDOW FRAME WELDMENT	-
13	824794600	4	CHANNEL - SIDE	-
14	824794500	4	CHANNEL - HORIZONTAL	-
15	810429200	48	HEX HEAD BOLT 3/8-24 UNF X 1-1/2	-
16	810309800	48	FLAT WASHER 3/8 - HARDENED	-
17	810429300	48	HEX NUT 3/8-24 UNF	-
18	824794400	2	WINDOW	-
19	824794300	2	SEAL	-
20	810022200	24	BOLT 3/8 - 16 UNC X 1	-
21	810006400	24	FLAT WASHER 3/8	-
22	810006200	24	NUT 3/8 - 16 UNC	-
23	824251500	1	MOUNTING - FRONT	-
24	824251400	1	MOUNTING - REAR	-
25	824251300	1	MOUNTING - TOP	-
26	824251200	1	MOUNTING - BOTTOM	-
27	824252200	1	WINDOW	-
28	810429200	19	HEX HEAD BOLT 3/8-24 UNF X 1-1/2	-
29	-	1	Part 31	-
30	810309800	19	FLAT WASHER 3/8 - HARDENED	-
31	810429300	19	HEX NUT 3/8-24 UNF	-
32	824318700	1	SEAL	-
33	824251500	1	MOUNTING - FRONT	-
34	824251400	1	MOUNTING - REAR	-
35	824251300	1	MOUNTING - TOP	-
36	824251200	1	MOUNTING - BOTTOM	-
37	824252200	1	WINDOW	-
38	810429200	19	HEX HEAD BOLT 3/8-24 UNF X 1-1/2	-
39	810309800	19	FLAT WASHER 3/8 - HARDENED	-
40	810429300	19	HEX NUT 3/8-24 UNF	-
41	824318700	1	SEAL	-
42	824236200	1	DOOR WELDMENT - L.H	-
43	824236300	1	DOOR WELDMENT - R.H	-
44	810805100	2	HANDLE - OUTER	-
45	810128800	4	MACHINE SCREW	-
46	-	1	Part 51	-
47	824784000	2	LATCH WELDMENT	-
48	810649700	8	SETSCREW	-
49	824784700	2	LINKAGE ROD	-
50	810098600	4	ROD END CLEVIS	-
51	810051800	4	JAM NUT 5/16-24 UNF	-
52	810761300	4	CLEVIS PIN	-
53	810715800	4	COTTER PIN	-
54	824078700	2	LOCK - REWORK	-
55	810581400	12	BOLT 1/4 - 20 UNC X 1/2	-
56	810002900	12	LOCKWASHER 1/4	-
57	824784200	2	SHAFT	-
58	824784600	2	SPACER	-
59	810805200	2	HANDLE - DOOR INSIDE	-
60	824780000	1	CLAMP - FRONT L.H	-
61	824780700	1	CLAMP - TOP L.H	-
62	824781100	1	CLAMP - BOTTOM L.H	-
63	824780400	2	CLAMP - REAR L.H. AND R.H	-
64	810077100	40	BOLT*.3750-24X.750	-
65	810309800	40	FLAT WASHER 3/8 - HARDENED	-
66	810429300	40	HEX NUT 3/8-24 UNF	-
67	-	1	Part 75	-
68	-	1	Part 76	-
69	-	1	Part 77	-
70	-	1	Part 78	-
71	824776800	1	SLIDING WINDOW - L.H	-
72	-	1	Part 81	-
73	-	1	Part 82	-
74	810213900	4	BOLT 1/2 - 13 UNC X 6.1/2	-
75	810007700	4	FLAT WASHER 1/2	-
76	810212300	4	JAM NUT 1/2-13 UNC	-
77	824318000	2	DOOR SEAL - BOTTOM	-
78	824318100	2	DOOR SEAL - TOP	-
79	840848500	1	BRACKET - FIRE EXTINGUISHER	-
80	810775500	1	FIRE EXTINGUISHER	-
81	824240800	1	COVER - AIR CONDITIONER	-
82	824655200	2	HINGE PIN	-
83	810781200	4	COTTER PIN 1/8 X 3/4	-
84	824699500	2	HANDLE WELDMENT	-
85	810080300	4	BOLT*3/8-16UNCX1-1/2	-
86	810309800	4	FLAT WASHER 3/8 - HARDENED	-
87	824784400	2	LATCH WELDMENT	-
88	810180200	2	BOLT*1/4-20UNCX5/8	-
89	810309800	2	FLAT WASHER 3/8 - HARDENED	-
90	810677900	2	LOCKNUT*3/8-16UNC	-
91	824784500	2	FLAT - SPRING	-
92	810689300	2	SPRING	-
-	824776900	1	SLIDING WINDOW - R.H	-
-	824781200	1	CLAMP - BOTTOM R.H	-
-	824780800	1	CLAMP - TOP R.H	-
-	824780100	1	CLAMP - FRONT R.H	-
-	824794200	2	WINDOW ASSEMBLY	-
-	824233500	1	WINDOW ASSEMBLY L.H	-
-	824233600	1	WINDOW ASSEMBLY R.H	-
-	824233200	1	DOOR ASSEMBLY - L.H	-
-	824233300	1	DOOR ASSEMBLY - R.H	-

CAB-OPTION (7600) G P E K C 7700 CAB ASSEMBLY( 520001 - ) 7700-018/10 [7700-018/10]

Нет текстового описания
