Открытый узел

Loader Ready Kit, W/ Hydraulics

Loader Ready Kit, W/ Hydraulics

Loader Ready Kit, W/ Hydraulics

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

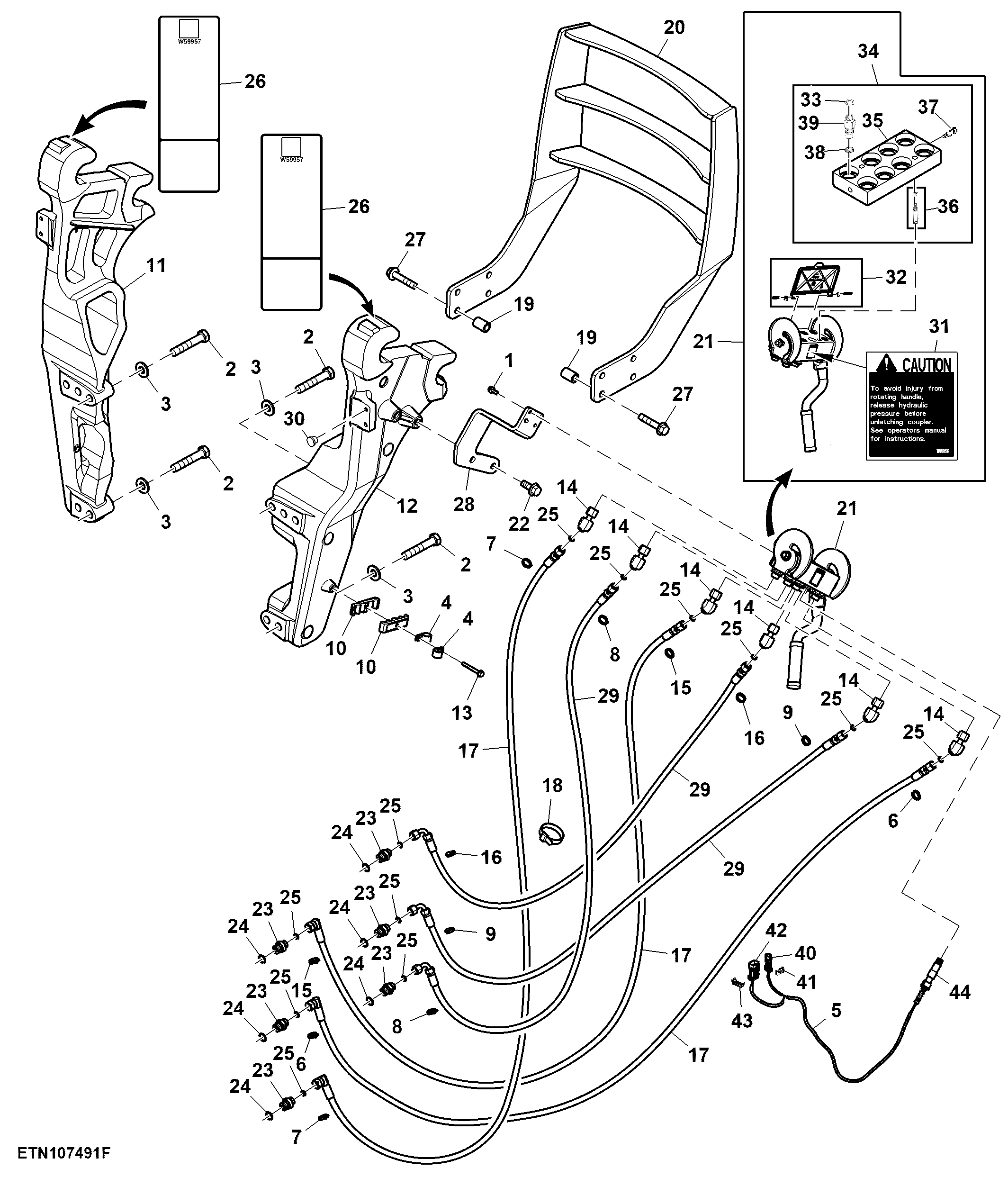

Loader Ready Kit, W/ Hydraulics

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	4	Screw	M8 X 20
2	19M9413	10	Cap Screw	M20 X 110
3	24M7242	10	Washer	21.400 X 42 X 5 mm
4	AH78237	2	Clamp	-
5	DC214930	1	Wiring Harness	Coupler to Cab
6	R155996	2	Tie Band	Yellow
7	R155997	2	Tie Band	Red
8	R155998	2	Tie Band	Blue
9	R44302	2	Tie Band	Black
10	W40934	2	Clamp	-
11	PXX11495	1	Frame	LH
12	PXX11494	1	Frame	RH
13	19M7802	1	Screw	M8 X 65
14	38H1603	6	Elbow Fitting	-
15	R155999	2	Tie Band	Orange
16	R156000	2	Tie Band	Green
17	AW38314	3	Hydraulic Hose	LGTH = 1230 mm
18	N189220	1	Tie Band	-
19	PXX13159	8	Spacer	SUB FOR W56621
20	AXX10262	1	Guard	-
21	AW36313	1	Hyd. Quick-Connect Coupler	INCLUDES W51729, W51728, W51730, W51727, W51731 AND W51732
22	19M7793	2	Screw	M16 X 40
23	38H5076	6	Adapter Fitting	-
24	51M7045	6	O-Ring	19.300 X 2.200 mm
25	T77857	12	O-Ring	-
26	W59957	2	Label	Mounting Frame
27	19M7827	8	Screw	M16 X 80
28	W60243	1	Bracket	Multi-Coupler Mount
29	AW38313	3	Hydraulic Hose	LGTH = 1320 mm
30	99M7070	4	Plug	-
31	W55856	1	Label	Caution
32	DC40111	1	Cover	-
33	W51729	1	Washer	Blue
33	W51728	1	Washer	Red
33	W51730	1	Washer	Black
33	W51727	1	Washer	Yellow
33	W51731	1	Washer	Orange
33	W51732	1	Washer	Green
34	AW36422	1	Quick Coupler	-
35	CC41569	1	Plate	-
36	DC52732	2	Guide	-
37	DC40110	2	Screw	-
38	DC52727	6	Seal	-
39	AW34846	6	Hydr. Quick Coupler Plug	-
40	57M7365	1	Elec. Connector Housing	XL423M
40	R104919	2	Elec. Connector Terminal	Cavity 1, 2
40	57M7258	2	Elec. Connector Seal	Cavity 1, 2
41	57M7289	1	Elec.Connect Locking Device	-
42	57M7263	1	Elec. Connector Housing	XL312M
42	R104919	4	Elec. Connector Terminal	Cavity 1, 2, 4, 5
42	57M7258	4	Elec. Connector Seal	Cavity 1, 2, 4, 5
43	57M7291	1	Electrical Connector Assy	-
44	DC215224	1	Electrical Connector Assy	ORDER AXX12508
44	57M7546	4	Elec. Connector Terminal	Cavity 1, 2, 3, 5
