Открытый узел

Front Hitch Lines

Front Hitch Lines

Front Hitch Lines

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

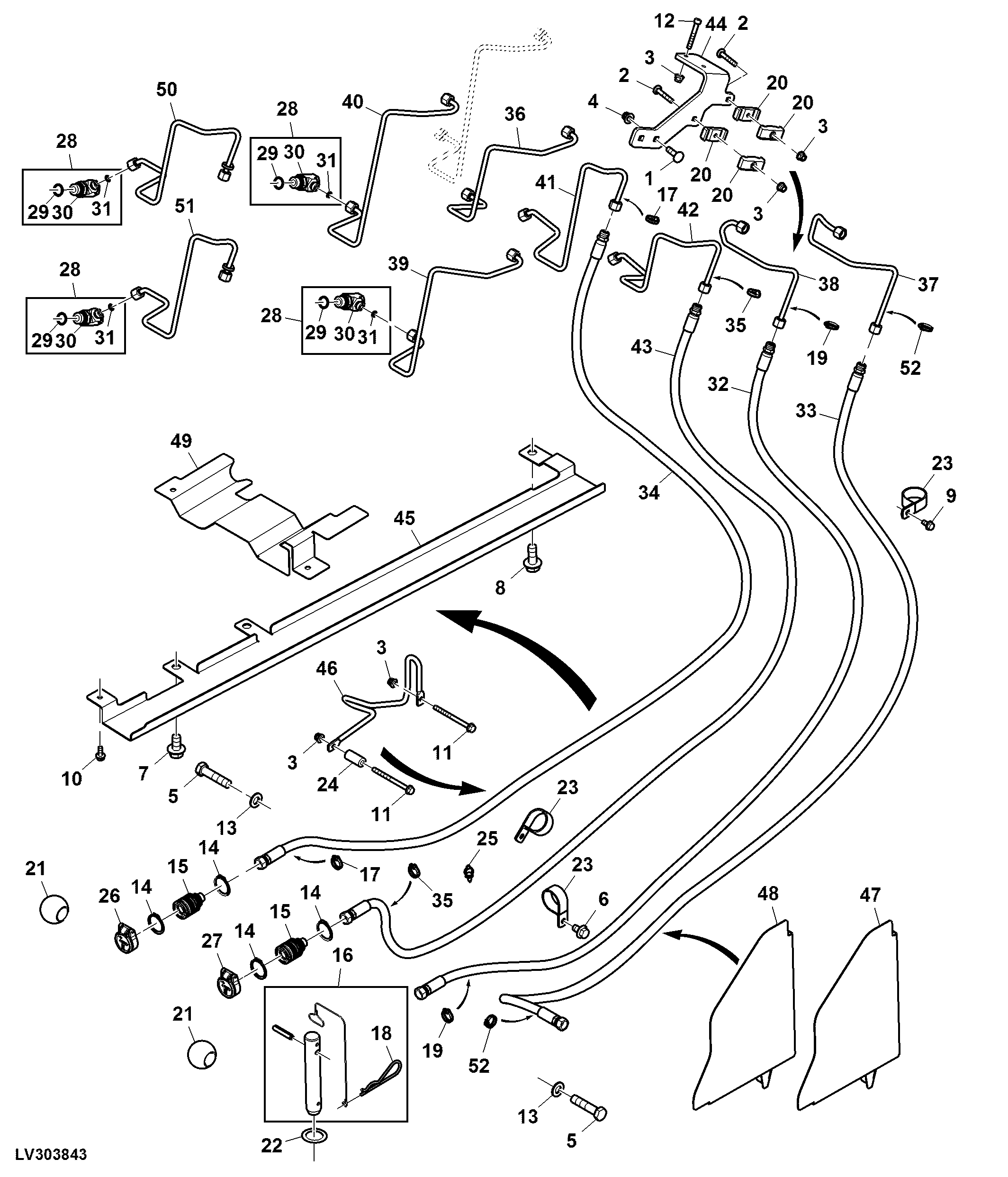

Front Hitch Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7193	2	Bolt	M10 X 35
2	03M7216	2	Bolt	M8 X 50
3	14M7396	6	Lock Nut	M8
4	14M7400	2	Lock Nut	M10
5	19M7719	10	Cap Screw	M16 X 70
6	19M7787	1	Screw	M12 X 20
7	19M7792	2	Screw	M16 X 30
8	19M7793	1	Screw	M16 X 40
9	19M7865	1	Screw	M8 X 16
10	19M7866	1	Screw	M8 X 20
11	19M7970	2	Screw	M8 X 100
12	19M8335	2	Screw	M8 X 55
13	24M7338	10	Washer	17 X 30 X 3 mm
14	40M7062	4	Snap Ring	-
15	AL167349	2	Hydr. Quick Coupler Socket	-
16	AM127219	1	Quick Lock Pin	-
17	R44302	4	Tie Band	(Black)
18	LVU30820	1	Spring Locking Pin	-
19	R155998	3	Tie Band	(Blue)
20	L110168	4	Clamp	-
21	L35138	2	Ball	-
22	LVU23000	1	Isolator	-
23	N205415	3	Clamp	-
24	R111654	1	Spacer	-
25	RE258807	1	Tie Band	-
26	RE268230	1	Cap	-
27	RE268231	1	Cap	-
28	SJ17298	4	Tee Fitting	-
29	51M7045	4	O-Ring	19.300 X 2.200 mm
30	AL175268	4	Tee Fitting	-
31	T77613	4	O-Ring	-
32	SJ30114	1	Hydraulic Hose	(Raise)
33	SJ30115	1	Hydraulic Hose	(Lower)
34	SJ30118	1	Hydraulic Hose	(Extend)
35	R155996	4	Tie Band	(Yellow)
36	SJ30121	1	Oil Line	(Retract)
37	SJ30110	1	Oil Line	(Lower)
38	SJ30111	1	Oil Line	(Raise)
39	SJ30113	1	Oil Line	(Retract)
40	SJ30112	1	Oil Line	(Extend)
41	SJ30123	1	Oil Line	(Extend)
42	SJ30122	1	Oil Line	(Retract)
43	SJ30119	1	Hydraulic Hose	(Retract)
44	SU49516	1	Bracket	ORDER SU51522
44	SU51522	1	Bracket	-
45	SU49072	1	Tray	-
46	SU49092	1	Guide	-
47	SU49185	1	Guard	LH
48	SU49184	1	Guard	LH
49	SU48321	1	Deflector	-
50	SJ30116	1	Oil Line	(Retract)
51	SJ30117	1	Oil Line	(Extend)
52	R155997	3	Tie Band	(Red)
