MFWD Drive Shaft
Нет текстового описания
Новый каталог уже на сайте!
Открытый узел
MFWD Drive Shaft
Нашли неточность, знаете аналог или есть вопрос?
Воспользуйтесь этой формой и получите бонусы
Нет текстового описания

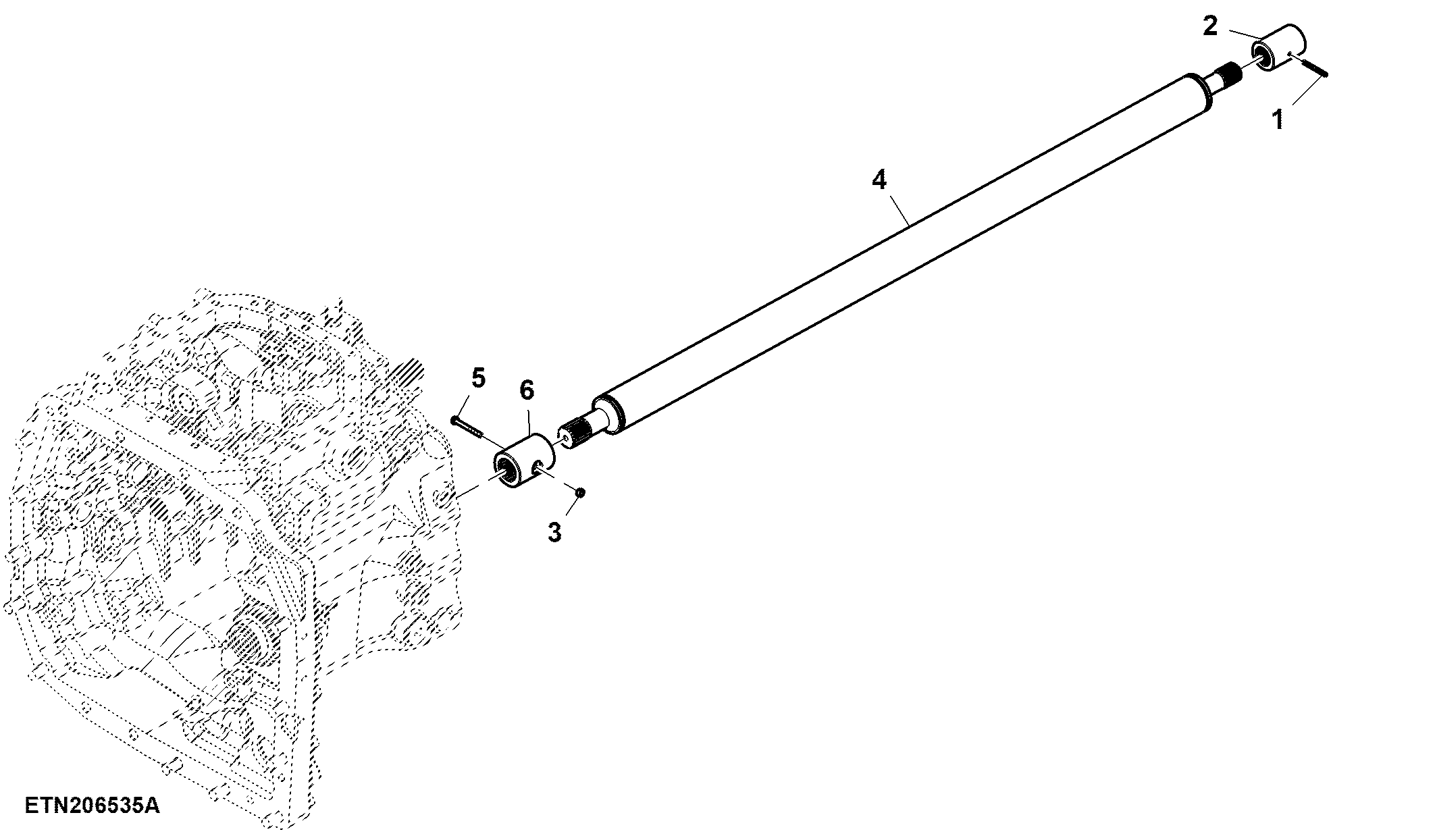

| № на схеме | Серийный номер | Кол-во | Название | Описание | |
|---|---|---|---|---|---|
| 1 | 34M7036 | 1 | Spring Pin | 5 X 45 mm | |
| 2 | R244166 | 1 | Splined Coupling | Z=22, Front | |
| 3 | 14M7272 | 1 | Nut | M6 | |
| 4 | SJ35889 | 1 | Drive Shaft | LGTH=1348mm | |
| 5 | 19M8329 | 1 | Cap Screw | M6 X 50 | |
| 6 | SU49967 | 1 | Splined Coupling | Z=21, Rear |
