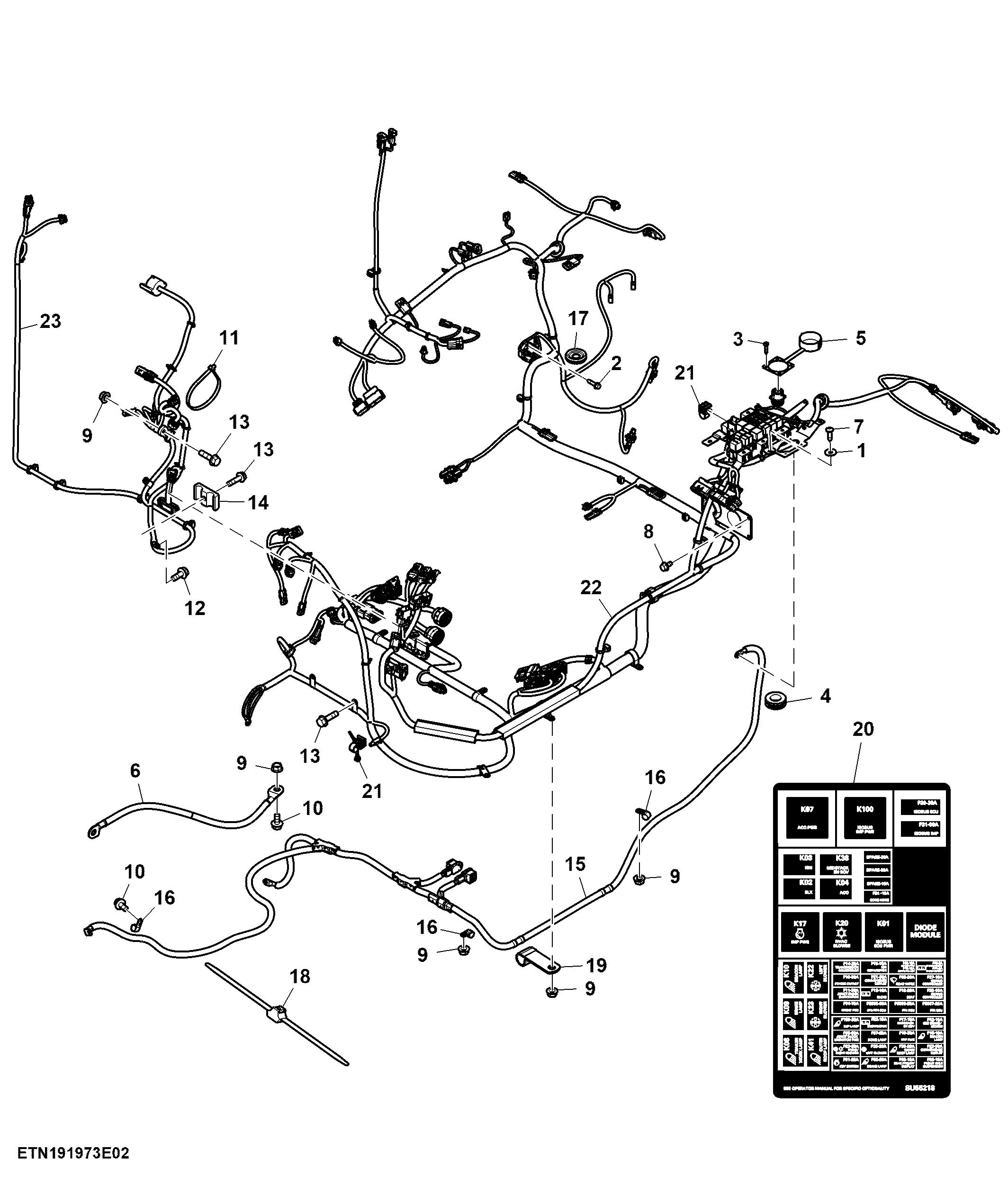

Cab Wiring Harness, PST Transmission, RH Console (2/10)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7251	4	Washer	6.400 X 18 X 1.600 mm
2	37M7061	2	Screw	M5 X 20
3	37M7095	4	Screw	-
4	FH318001	1	Grommet	-
5	L156796	1	Plug	Diagnostic Plug
6	MIA10189	1	Ground Cable	LGTH = 457 mm
7	R224342	4	Screw	-
8	19M7774	4	Screw	M6 X 12
9	14M7298	11	Flange Nut	M8
10	19M7865	2	Screw	M8 X 16
11	R105388	1	Tie Band	-
12	19M7866	2	Screw	M8 X 20
13	19M7868	4	Screw	M8 X 30
14	H120847	1	Clamp	-
15	SJ36987	1	Battery Cable	LGTH = 2730 mm, INCLUDES 57M9855
16	57M9855	9	Clamp	-
17	SU50680	1	Grommet	-
18	R213663	1	Clamp	-
19	R544540	2	Clamp	-
20	SU55218	1	Label	Fuse
21	AH225366	2	Clip	-
22	SJ35187	1	Cab Wiring Harness	ORDER SJ39247
22	SJ39247	1	Cab Wiring Harness	Right Hand Console
23	SJ35200	1	Cab Wiring Harness	Front Control Support

Cab Wiring Harness, PST Transmission, RH Console (2/10)
