Открытый узел

Loader Ready Kit, 3 Function, W/ Front Hitch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	4	Screw	M8 X 20
2	19M9413	10	Cap Screw	M20 X 110
3	24M7242	10	Washer	21.400 X 42 X 5 mm
4	AH78237	2	Clamp	-
5	DC214930	1	Wiring Harness	-
6	R155996	2	Tie Band	Yellow
7	R155997	2	Tie Band	Red
8	R155998	2	Tie Band	Blue
9	R44302	2	Tie Band	Black
10	W40934	2	Clamp	-
11	PXX11495	1	Frame	SUB FOR PXX10038; LH
12	PXX11494	1	Frame	SUB FOR PXX10039; RH
13	19M7802	1	Screw	M8 X 65
14	38H1603	6	Elbow Fitting	-
15	R155999	2	Tie Band	Orange
16	R156000	2	Tie Band	Green
17	AW38314	3	Hydraulic Hose	ID = 9.5 mm
18	N189220	1	Tie Band	-
19	PXX10229	1	Plate	LH
20	PXX10230	1	Plate	RH
21	AW36339	1	Hyd. Quick-Connect Coupler	INCLUDES W51729, W51728, W51730, W51727, W51731 AND W51732
21	W51729	1	Washer	Blue
21	W51728	1	Washer	Red
21	W51730	1	Washer	Black
21	W51727	1	Washer	Yellow
21	W51731	1	Washer	Orange
21	W51732	1	Washer	Green
22	19M7793	2	Screw	M16 X 40
23	38H5076	6	Adapter Fitting	-
24	51M7045	6	O-Ring	19.300 X 2.200 mm
25	T77857	12	O-Ring	-
26	W59957	2	Label	Mounting Frame
27	19M7827	8	Screw	M16 X 80
28	W60243	1	Bracket	-
29	AW38313	3	Hydraulic Hose	ID = 9.52 mm
30	99M7070	4	Plug	-

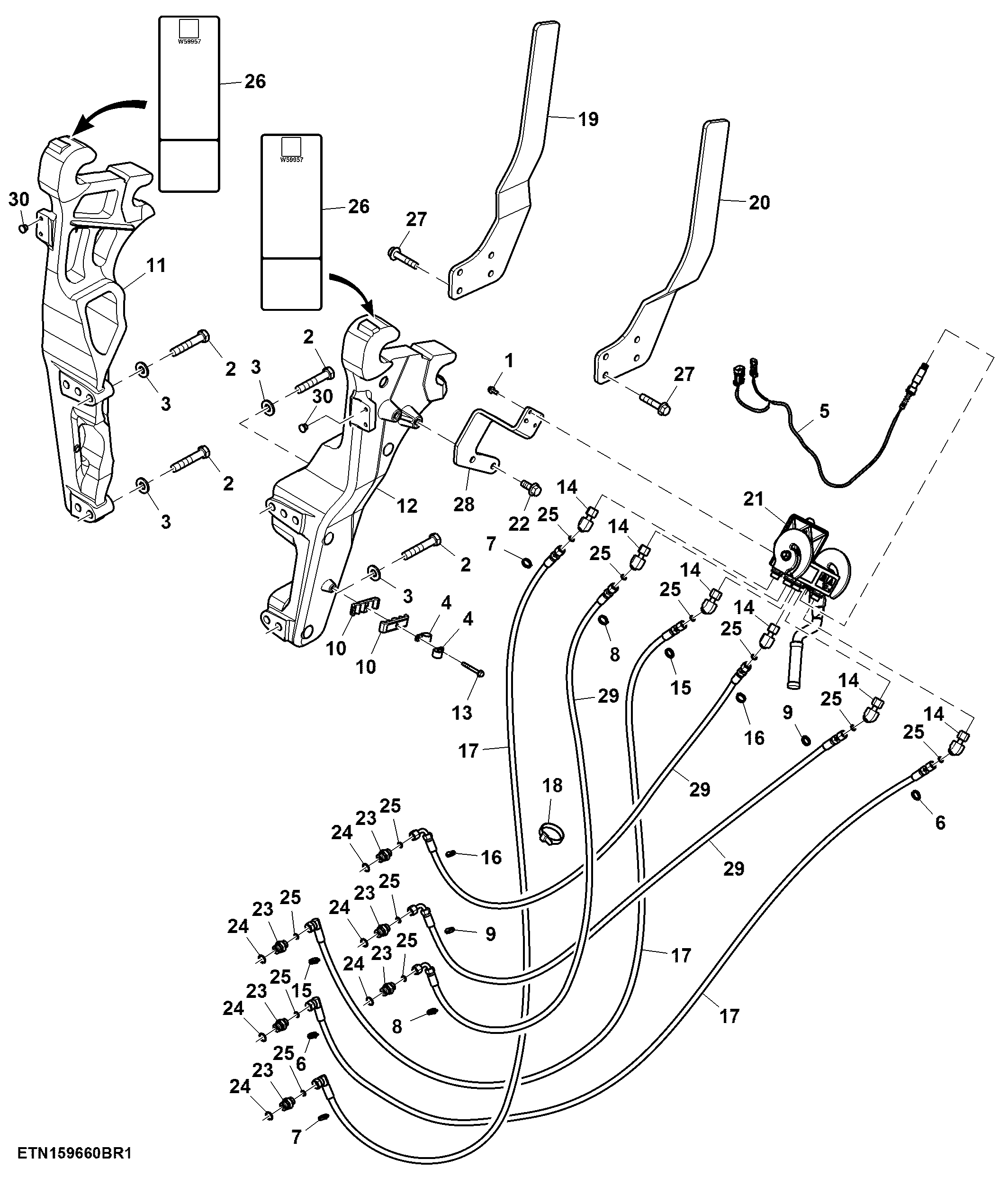

Loader Ready Kit, 3 Function, W/ Front Hitch
