Открытый узел

Front Fenders, SFA, 420 mm

Front Fenders, SFA, 420 mm

Front Fenders, SFA, 420 mm

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

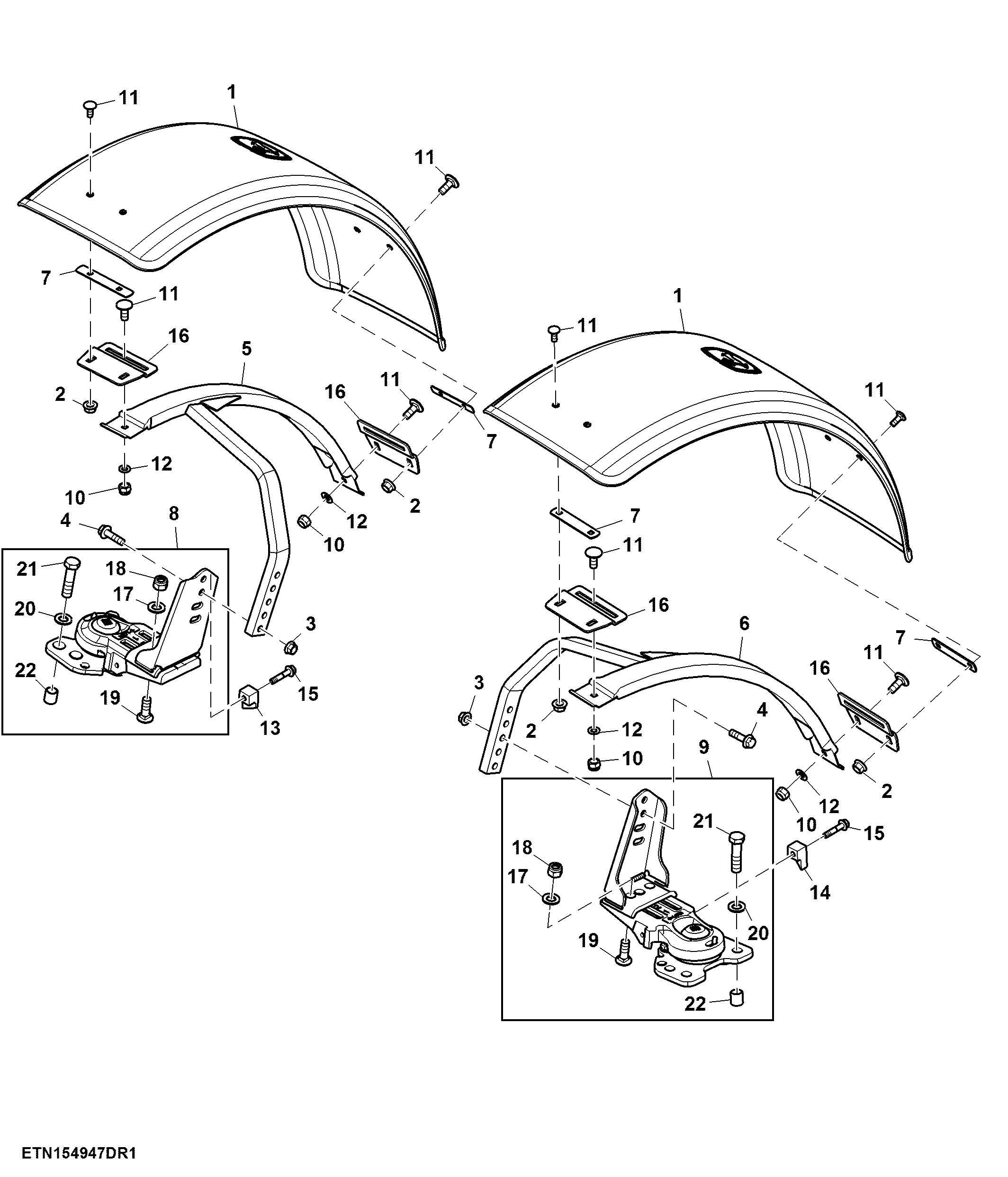

Front Fenders, SFA, 420 mm

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL180327	2	Fender	-
2	14M7296	8	Flange Nut	M10
3	14M7299	4	Flange Nut	M12
4	19M7813	4	Screw	M12 X 45
5	AL166785	1	Adjusting Strap	RH, SUB FOR SJ30608
6	AL166807	1	Adjusting Strap	LH, SUB FOR SJ30609
7	SU36830	4	Strap	SUB FOR L27099
8	SJ30606	1	Adjuster	RH
9	SJ30607	1	Adjuster	LH
10	14M7324	4	Lock Nut	M10
11	03M7264	12	Bolt	M10 X 25
12	24M7028	4	Washer	10.500 X 20 X 2 mm
13	SU50823	1	Bracket	RH
14	SU50824	1	Bracket	LH
15	R121897	2	Bolt	-
16	L166495	4	Adjusting Strap	-
17	24M7456	4	Washer	15 X 28 X 2.500 mm
18	R558737	4	Nut	M14
19	L214805	4	Bolt	M14 X 42
20	24M7113	8	Washer	17 X 28 X 3 mm
21	19M7417	8	Cap Screw	M16 X 65
22	L166487	8	Spacer	19 X 27 X 28 mm (0.748" X 1-1/16" X 1.102")
