Открытый узел

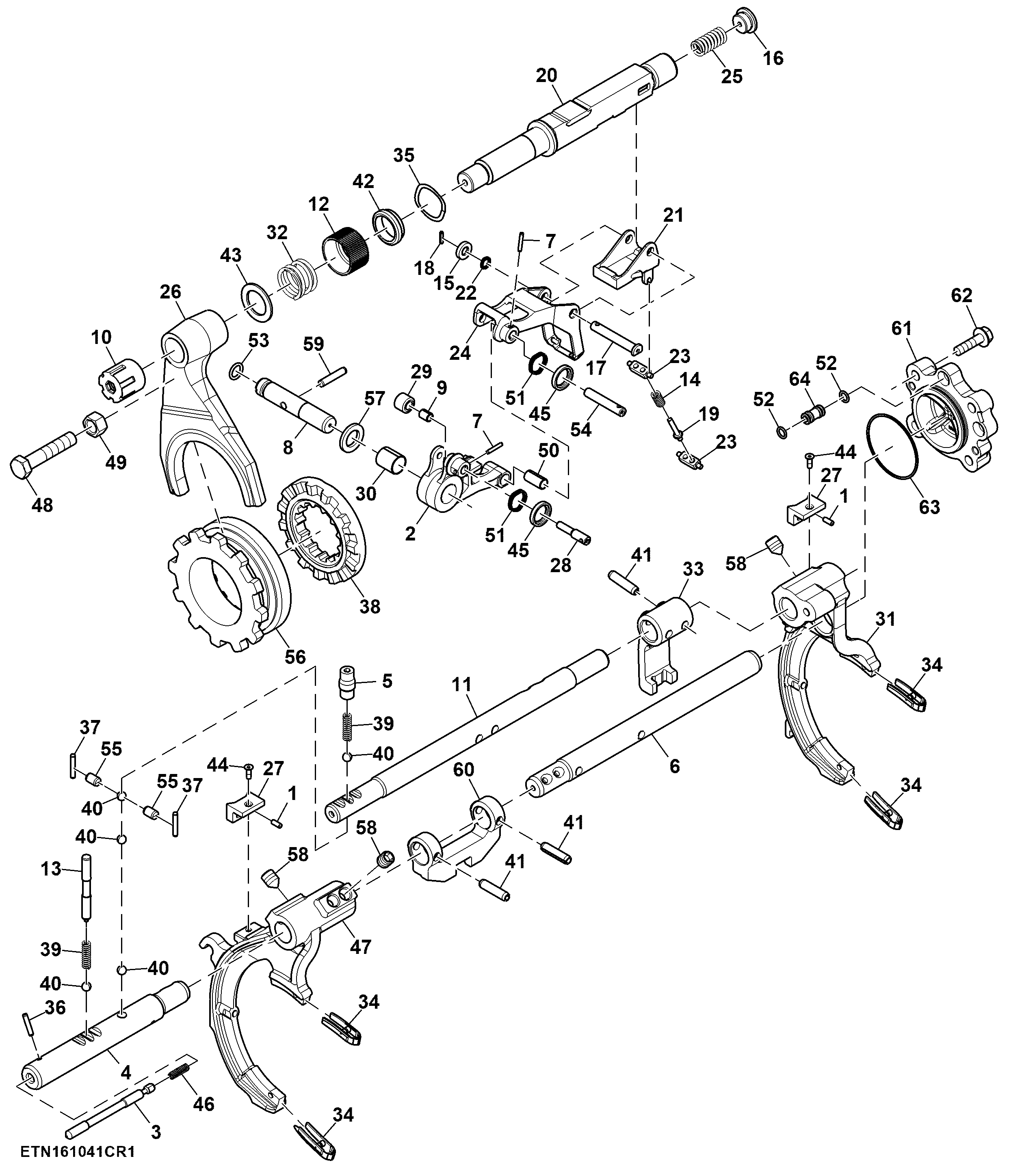

Shifting Controller, W/ Creeper (1/2)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	44M7171	4	Dowel Pin	-
2	SJ11973	1	Arm	Over Center
3	SU48559	1	Pin	Interlock
4	SU52757	1	Rail	LGTH = 193 mm
5	SU43758	1	Cap	C-D Detent Spring
6	SU48289	1	Rail	LGTH = 279 mm
7	34M7278	2	Spring Pin	3 X 18 mm
8	SU22572	1	Pin	Over Center Pivot
9	SU22970	1	Bushing	-
10	SU23060	1	Lock Nut	-
11	SU48290	1	Rail	LGTH = 342 mm
12	SU29941	1	Sleeve	Outer
13	SU22712	1	Pin	Speed Detent
14	SU22434	2	Compression Spring	Park Latch
15	SU23097	1	Retainer	-
16	SU22569	1	Fitting Plug	-
17	SU62768	1	Pin	SUB FOR SU22430
18	34M7159	1	Spring Pin	3 X 12 mm
19	SU22571	2	Pin	Rocker Plate Guide Pin
20	SU22425	1	Shifter Rod	LGTH = 256 mm
21	SU22429	1	Lever	Lock Lever
22	SU23101	1	Spring	-
23	SU22570	2	Pad	Latch Rocker
24	SU22427	1	Link	ORDER SU60272
24	SU60272	1	Link	Park Rail
25	SU22541	1	Compression Spring	Outer, Park Rail
26	SU22552	1	Fork	Park Shift
27	SU55166	2	Guide	Range Fork Position
28	SU22971	1	Pin	Roller, Over Center Pin
29	SU22969	1	Roller	Over Center Arm
30	SU22972	1	Bushing	-
31	SU47472	1	Fork	C-D Range
32	SU30182	1	Compression Spring	Park Fork Retaining W/ Mechanical Stop
33	SU43672	1	Arm	C-D Drive
34	L211592	4	Clip	-
35	SU29744	1	Spring	-
36	34M7130	1	Spring Pin	4 X 20 mm
37	34M7127	2	Spring Pin	4 X 24 mm
38	R257004	1	Washer	-
39	T44784	2	Spring	-
40	R250028	5	Ball	Shift Detent
41	34M7259	4	Spring Pin	8 X 32 mm
42	SU29740	1	Sleeve	Inner
43	SU29743	1	Washer	-
44	19M9275	2	Screw	M4 X 12
45	SU22980	2	Retainer	-
46	SU44369	1	Compression Spring	Interlock Spring, Creeper and Neutral
47	SU47470	1	Fork	A-B Range
48	19M3167	1	Cap Screw	M12 X 60
49	14M7295	1	Nut	M12
50	SU22977	1	Bushing	-
51	SU23102	2	Spring	-
52	T77814	4	O-Ring	-
53	L53813	1	O-Ring	-
54	SU45425	1	Pin	Spring Link
55	44M7167	2	Dowel Pin	-
56	SU47755	1	Shift Collar	ORDER SU62803
56	SU62803	1	Shift Collar	-
57	R129553	1	Washer	-
58	L33332	6	Set Screw	-
59	34M7305	1	Spring Pin	6 X 30 mm
60	SU48294	1	Arm	A-B Shift
61	SU49971	1	Cap	A-B Rail
62	19M7868	4	Screw	M8 X 30
63	LVU18474	1	O-Ring	-
64	SU43840	2	Oil Tube	-

Shifting Controller, W/ Creeper (1/2)
